Amorfné silikónové solárne články: Štruktúra, pracovný princíp a aplikácie

Amorfné silikónové solárne články sú tenkovrstvové fotovoltaické zariadenia, ktoré používajú veľmi málo silikónu, pričom ponúkajú flexibilnú, nízkonákladovú a veľkoplošnú výrobu. Fungujú dobre za slabého, rozptýleného a vnútorného svetla, čo z nich robí užitočné pre kalkulačky, senzory, panely integrované do budov a ľahké solárne moduly. Tento článok vysvetľuje ich štruktúru, pracovný princíp, výrobný proces, správanie pri degradácii, faktory účinnosti a budúci rozvoj.

Katalóg

Vlastnosti amorfných silikónových solárnych článkov

Amorfné silikónové solárne články sú dôležitým typom tenkovrstvovej fotovoltaickej technológie. Na rozdiel od kryštalických silikónových solárnych článkov, ktoré vyžadujú relatívne hrubé silikónové platne, amorfné silikónové články používajú extrémne tenkú polovodičovú vrstvu na absorpciu slnečného svetla a generovanie elektriny. Počas výroby sa polovodičový film depozitne nanáša priamo na povrch substrátu v kontrolovanom prostredí, čo znižuje spotrebu materiálu a zjednodušuje výrobu.

Pretože je potrebné len malé množstvo silikónu, amorfná silikónová technológia ponúka výhody v nákladoch na výrobu, flexibilite výroby a veľkoplošnej výrobe. Tieto články tiež udržiavajú stabilnú prevádzku za širokého spektra svetelných podmienok, vrátane slabého slnečného svetla, zamračeného počasia a vnútorného osvetlenia. Tieto charakteristiky spoločne urobili z amorfných silikónových solárnych článkov etablovanú technológiu v odvetví tenkovrstvových fotovoltaických článkov.

Nízke náklady na výrobu

Jednou z najvýznamnejších výhod amorfných silikónových solárnych článkov sú ich nízke náklady na výrobu. Tento prínos začína s materiálom samotným. Amorfný silikón má silnú schopnosť absorbovať slnečné svetlo, čo umožňuje veľmi tenkej polovodičovej vrstve zachytiť veľkú časť prichádzajúcej svetelnej energie. V mnohých dizajnoch je hrúbka filmu iba asi 1 μm dostatočná na účinnú absorpciu svetla, zatiaľ čo konvenčné kryštalické silikónové solárne články typicky vyžadujú silikónové platne s hrúbkou približne 200 μm.

Rozdiel v použití materiálu sa stáva osobitne dôležitým počas hromadnej výroby. Výroba kryštalických silikónových článkov zahŕňa rast silikónových ingotov a ich rezanie na platne, procesy, ktoré spotrebovávajú značné množstvo surového materiálu a energie. Na rozdiel od toho sa amorfné silikónové články vyrábajú depozičným nanášaním tenkých filmov priamo na substráty, čím sa znižuje spotreba silikónu a minimalizuje odpad materiálu.

Hlavným surovým materiálom používaným počas depozície je silánový plyn (SiH₄). Tento plyn je komerčne dostupný, môže sa dodávať vo veľkých množstvách a zvyčajne je lacnejší ako čistené silikónové platne používané vo výrobe kryštalických silikónových článkov. Počas výroby sa silán zavádza do depozičnej komory za kontrolovaných podmienok, kde sa rozkladá a vytvára tenkú silikónovú vrstvu na povrchu substrátu. Dostupnosť a cenová dostupnosť tohto materiálu prispievajú k nižším výrobným nákladom.

Keďže kremíkové wafre tvoria významnú časť nákladov na moduly z kryštalického kremíka, zníženie závislosti od wafrov môže značným spôsobom zlepšiť ekonomiku výroby. Výsledkom je, že technológia amorfného kremíka poskytuje praktické riešenie pre aplikácie, kde je potrebná nákladovo efektívna výroba fotovoltickej energie.

Vhodnosť pre veľkovýrobu

Amorfné kremíkové solárne články sú veľmi vhodné pre výrobu veľkých plôch a vysokých objemov. Ich štruktúra je typicky vytváraná procesmi depozície tenkých filmov, kde sú viaceré funkčné vrstvy ukladané sekvenčne na substrát.

Počas výroby sa procesné parametre, ako je zloženie plynu, prietok plynu, tlak v komore, teplota substrátu a depozičný výkon, starostlivo kontrolujú. Tieto parametre priamo ovplyvňujú hrúbku filmu, uniformitu a elektrický výkon. Stabilná kontrola procesov umožňuje výrobu veľkoplošných polovodičových vrstiev s konzistentnými charakteristikami na substráte.

Široko používaná p-i-n štruktúra je obzvlášť kompatibilná s automatizovanými výrobnými systémami. Akonáhle substrát vstúpi do výrobnej linky, zariadenia môžu sekvenčne vytvárať p-typ, intrínznu a n-typ vrstvy s minimálnym zásahom človeka. Automatizované monitorovacie systémy neustále prispôsobujú prevádzkové podmienky, aby udržali kvalitu filmu počas výroby.

Tento výrobný prístup podporuje kontinuálnu prevádzku, zvyšuje efektivitu a znižuje defekty spôsobené variáciami procesu. Ako sa objemy výroby zvyšujú, výrobcovia môžu udržiavať relatívne uniformný elektrický výkon na veľkých plochách panelov, čo robí technológiu amorfného kremíka veľmi vhodnou pre priemyslovú výrobu fotovoltických modulov.

Flexibilita dizajnu a praktické výhody nasadenia

Hlavnou výhodou technológie amorfného kremíka je jej prispôsobivosť rôznym dizajnom výrobkov a inštalačným prostrediam. Štruktúry článkov môžu byť konfigurácie na dosiahnutie rôznych požiadaviek na napätie, prúd a výkon, čo umožňuje technológii podporovať širokú škálu fotovoltických aplikácií.

Počas vývoja sa parametre, ako je aktívna plocha, hrúbka vrstvy, konfigurácia článku a série pripojení, môžu prispôsobiť tak, aby zodpovedali špecifickým prevádzkovým podmienkam. Táto flexibilita umožňuje použitím amorfných kremíkových solárnych článkov ako v elektronických zariadeniach s nízkym výkonom, tak aj vo väčších fotovoltických systémoch.

Na rozdiel od kryštalického kremíka, amorfný kremík nevyžaduje veľmi usporiadanú kryštálovú štruktúru. Počas depozície nie je striktne potrebné, aby sa kryštály polovodičovej vrstvy a substrátu zhodovali. V dôsledku toho môžu byť tenké filmy ukladané na rôzne materiály, vrátane skla, nehrdzavejúcej ocele, kovových plechov a flexibilných polymérových substrátov. Táto kompatibilita rozširuje výber materiálov a zároveň pomáha znižovať náklady na výrobu.

Štruktúra tenkého filmu taktiež umožňuje ľahké a flexibilné dizajny modulov. Keď sú uložené na polymérnych filmoch alebo tenkých kovových fóliách, výsledné solárne články môžu byť ohnuté bez krehkosti, ktorá je spojená s konvenčnými kremíkovými waframi. Táto schopnosť podporuje vývoj prenosných, ľahkých a flexibilných fotovoltických produktov.

Tieto výhody nasadenia rozširujú rozsah možných aplikácií. Amorfné kremíkové solárne články môžu byť integrované do stavebných materiálov, inštalované na zakrivené povrchy, zahrnuté do prenosnej elektroniky a použité v strešných systémoch, kde je znížená hmotnosť výhodná. Ich schopnosť fungovať pri slabom osvetlení ich robí vhodnými pre kalkulačky, elektronické hodinky, senzory, zariadenia na vzdialené monitorovanie a iné výrobky s nízkym výkonom, ktoré často fungujú vo vnútri alebo pri obmedzených svetelných podmienkach.

Výkon pri slabom a difúznom osvetlení

Amorfné kremíkové solárne články sa zvlášť dobre spájajú pri difúznom a slabom osvetlení. V praktických prostrediach sa intenzita slnečného svetla počas dňa mení v dôsledku oblačnosti, atmosférického rozptylu, sezónnych zmien a uhla inštalácie. V týchto podmienkach obvykle dostávajú fotovoltické moduly značné množstvo nepriamého slnečného svetla, a nie priamu slnečnú radiáciu.

Amorfné kremíkové články dokážu efektívnejšie využiť difúzne svetlo ako mnohé konvenčné technológie kryštalického kremíka. Táto schopnosť im umožňuje pokračovať vo výrobe užitočného elektrického výstupu, aj keď sú úrovne osvetlenia relatívne nízke.

V dôsledku toho môžu amorfné kremíkové moduly dosiahnuť konkurencieschopnú ročnú výrobu energie v oblastiach, kde častá oblačnosť alebo premenlivé podmienky slnečného svetla. Ich schopnosť udržať výrobu energie pri slabšom osvetlení pomáha zlepšiť celkový energetický výnos počas celého roku.

Ďalšou dôležitou výhodou je vysoký pomer výkonu k hmotnosti. Pretože aktívna polovodičová vrstva je mimoriadne tenká, hmotnosť modulu sa môže znížiť pri zachovaní užitočného výkonu. Táto charakteristika je obzvlášť cenná v aplikáciách, kde je hmotnosť konštrukcie dôležitým faktorom dizajnu.

Ľahké fotovoltaické moduly môžu znížiť požiadavky na zaťaženie budov, zjednodušiť prepravu a inštaláciu a zlepšiť prenosnosť v mobilných napájacích systémoch. Kombinácia nízkej hmotnosti a efektívneho generovania energie robí technológiu amorfných kremíkov atraktívnou pre letecké platformy, satelity, systémy vo vysokých nadmorských výškach a budúce aplikácie solárnych elektrární na báze vo vesmíre.

Celkovo kombinácia nízkej spotreby materiálu, nákladovo efektívnej výroby, kapacity na veľkovýrobu, flexibilných možností nasadenia a silného výkonu za rôznych svetelných podmienok naďalej robí z amorfných kremíkových solárnych článkov dôležitú technológiu v rámci priemyslu tenkých filmov.

História vývoja amorfných kremíkových solárnych článkov

Počiatočný výskum a kľúčové technologické prielomy (1970. roky)

Vývoj amorfných kremíkových solárnych článkov sa začal na začiatku 70. rokov, keď výskumníci objavili, že dopované amorfné kremíkové tenké filmy môžu premieňať slnečné svetlo na elektrinu. Tento nález vyvolal značný záujem, pretože naznačoval, že fotovoltaické zariadenia by mohli byť vyrábané bez závislosti od hrubých krystalických kremíkových wafrov.

Počiatočný výskum sa sústredil na pochopenie toho, ako neusporiadaná atómová štruktúra amorfného kremíka ovplyvnila elektrickú vodivosť a fotovoltaický výkon. Vedci ukladali tenké kremíkové filmy pod kontrolovanými podmienkami, zavádzali dopanty a hodnotili ich elektrické a optické vlastnosti. Hoci prvé experimentálne zariadenia dosiahli len obmedzenú účinnosť, potvrdili, že amorfný kremík môže fungovať ako praktický fotovoltaický materiál.

K významnému prelomu došlo v roku 1974, keď bol fotovoltaický potenciál dopovaného amorfného kremíka formálne uznaný. V približne rovnakom období David Carlson a jeho kolegovia v laboratóriách RCA vyvinuli prvé amorfné kremíkové solárne články využívajúce metalicko-polovodičové a p-i-n štruktúry. Hoci tieto počiatočné zariadenia dosiahli účinnosť pod 1 %, preukázali technickú uskutočniteľnosť technológie tenkých filmov.

Výskumníci pokračovali v zlepšovaní metód ukladania, kvality materiálu, kontroly dopovania a štruktúr zariadení počas celého desaťročia. Tieto pokroky významne znížili defekty a zlepšili zhromažďovanie nábojových nosičov. Do roku 1977 sa účinnosť konverzie zvýšila na približne 5,5 %, čo predstavovalo dôležitý míľnik, ktorý ustanovil amorfný kremík ako sľubnú technológiu tenkých filmov.

Komercializácia a prijatie spotrebiteľskou elektronikou (1978–1984)

Ako sa zlepšoval výkon, amorfná kremíková technológia rýchlo prešla z laboratórneho výskumu k obchodným aplikáciám. V roku 1978 Japonsko uviedlo prvé komerčné výrobky obsahujúce integrované amorfné kremíkové solárne články, čím sa začalo praktické nasadenie.

Technológia sa ukázala ako obzvlášť atraktívna pre nízkovoltové elektronické zariadenia, pretože mohla generovať elektrinu v interiéroch a pri nízkom svetle, pričom zostávala relatívne lacná na výrobu. Pokračujúci výskum tiež zlepšil výkon. V roku 1980 spoločnosť Energy Conversion Devices (ECD) vyvinula solárny článok metalicko-izolačno-polovodičový (MIS) s konverznou účinnosťou približne 6,3 %, čím sa ďalej posilnila dôvera v technológiu.

Na začiatku 80. rokov sa amorfné kremíkové solárne články stali široko používanými v spotrebiteľskej elektronike, vrátane kalkulačiek, elektronických hodiniek, rádií, nabíjačiek batérií a iných nízkovoltových produktov. Ich výrobný proces tenkých filmov umožnil produkovať články v rôznych veľkostiach a tvaroch, čo uľahčilo integráciu do kompaktných zariadení a urobilo ju nákladovo efektívnejšou.

Od roku 1984 sa vývoj rozšíril za rámec spotrebiteľskej elektroniky. Boli predstavené väčšie moduly a zložené štruktúry na poskytovanie nezávislých zdrojov energie pre vzdialené systémy a špecializované fotovoltaické aplikácie. Zlepšenia v návrhu modulu, sériových pripojeniach a výrobných metódach zvýšili výkon, spoľahlivosť a výrobné kapacity a pomohli technológii dosiahnuť širšie energetické trhy.

Dlhodobý rozvoj priemyslu a technologický dopad

V nasledujúcich desaťročiach sa amorfný kremík stal jednou z najuznávanejších technológií tenkých filmov. Kontinuálne zlepšovanie zariadení na ukladanie, architektúry zariadení, inžinierstva rozhraní a návrhu modulov zvýšilo konzistenciu výroby a celkový výkon.

Niekoľko charakteristík podporilo jeho dlhodobé prijatie, vrátane nízkej spotreby materiálu, relatívne nízkych výrobných nákladov, možnosti výroby na veľkých plochách a silného výkonu za slabých svetelných podmienok. Schopnosť nanášať polovodivé filmy priamo na sklo, kov a flexibilné substráty tiež rozšírila možnosti dizajnu a flexibilitu aplikácií.

Hoci sa objavili novšie fotovoltické technológie, amorfné silikón má stále dôležité miesto v solárnom priemysle. Okrem svojich komerčných aplikácií zohrala technológia významnú úlohu pri pokroku v technikách výroby tenkých filmov a koncepciách zariadení, ktoré ovplyvnili vývoj mnohých moderných fotovoltických technológií.

Dnes je amorfné silikón dôležitým míľnikom v histórii fotovoltiky a významným prispievateľom k evolúcii systémov solárnej energie na tenkých filmoch.

Štruktúra a pracovný princíp amorfných silikónových solárnych článkov

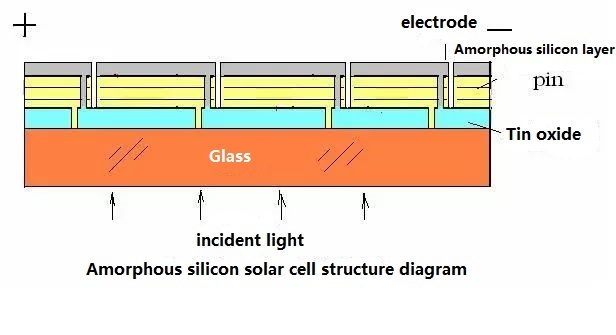

Štruktúra P-i-N článku

Väčšina amorfných silikónových solárnych článkov používa štruktúru p-i-n namiesto konvenčnej štruktúry p-n, ktorá je bežne nájdená v kryštalických silikónových solárnych článkoch. Táto architektúra je obzvlášť vhodná pre amorfný silikón, pretože nosiče náboja sa pohybujú cez materiál menej efektívne v dôsledku jeho neusporiadanej atómovej štruktúry. Umestnením intrinzickej vrstvy medzi oblasti typu p a typu n sa článok môže zlepšiť zbieranie nosičov náboja a znížiť straty recombinácie.

Štruktúra pozostáva z troch polovodivých vrstiev nanášaných postupne na substrát. Spoločne tieto vrstvy vytvárajú vnútorné elektrické pole, ktoré podporuje účinnú fotovoltickú konverziu a transport nosičov.

P-Typová Vrstva

P-typová vrstva je umiestnená blízko strany vstupu svetla solárneho článku a zvyčajne je veľmi tenká. Počas výroby sa jej hrúbka starostlivo kontroluje, aby sa udržala priehľadnosť pri poskytovaní požadovaných elektrických vlastností.

Keď slnečné svetlo vstupuje do zariadenia, prechádza cez priehľadnú vodivú vrstvu a potom cez p-typovú oblasť. Ak je p-typová vrstva príliš hrubá, časť prichádzajúceho svetla môže byť absorbovaná pred dosiahnutím aktívnej oblasti článku. Udržiavanie tenkej p-typovej vrstvy umožňuje, aby viac svetla dosiahlo hlavnú absorpčnú oblasť, čím sa zlepšuje celková konverzia energie.

Intrinzická Vrstva

Intrinzická (i-typová) vrstva je hlavnou svetlo-absorbnou oblasťou a najdôležitejšou časťou štruktúry p-i-n. Je podstatne hrubšia ako p-typové a n-typové vrstvy, pretože väčšina fotovoltickej konverzie sa vyskytuje v tejto oblasti.

Keď sa fotóny absorbujú, ich energia excitujú elektróny z valenčného pásma do vodivostného pásma, čím vytvárajú páry elektrón-diera. Títo nosiče náboja sú základom výroby elektriny v solárnom článku.

Účinnosť intrinzickej vrstvy závisí od faktorov, ako sú hrúbka, kvalita materiálu a optické vlastnosti. Z tohto dôvodu sú podmienky nanášania vrátane zloženia plynu, tlaku v komore, výkonu nanášania a teploty substrátu starostlivo riadené počas výroby. Keďže väčšina slnečného svetla je tu absorbovaná, intrinzická vrstva má veľký vplyv na účinnosť konverzie a výkon zariadenia.

N-Typová Vrstva

N-typová vrstva tvorí konečnú polovodivú oblasť štruktúry p-i-n. Hoci je relatívne tenká, zohráva zásadnú úlohu pri vytváraní vnútorného elektrického poľa a zbieraní elektrónov generovaných v intrinzickej vrstve.

Keď sú vytvorené páry elektrón-diera, vnútorné elektrické pole poháňa elektróny smerom k n-typovej strane a diery smerom k p-typovej strane. N-typová vrstva poskytuje efektívnu cestu na zber elektrónov a ich prenos do vonkajšieho obvodu.

Spoluprácou s p-typovou vrstvou pomáha udržiavať oddelenie náboja a znižuje straty recombinácie, čo umožňuje väčšiemu podielu generovaných nosičov prispievať k elektrickému výstupu.

Generácia a transport nosičov náboja

Prevádzka amorfných silikónových solárnych článkov závisí od generácie, separácie a zbierania nosičov náboja. Keď slnečné svetlo vstupuje do zariadenia, fotóny sú prevažne absorbované v intrinzickej vrstve, kde vytvárajú páry elektrón-diera.

Transport nosičov v amorfnom silikóne sa líši od toho v kryštalickom silikóne, pretože materiál postráda vysoko usporiadanú kryštalickú mriežku. Neusporiadaná atómová štruktúra vytvára lokalizované stavy a defekty, ktoré znižujú mobilitu nosičov a zvyšujú pravdepodobnosť ich uväznenia.

Aby sa kompenzovali tieto obmedzenia, amorfn é kremíkové solárne články sa silne spoliehajú na vnútorné elektrické pole vytvorené cez intrinzný vrstvu. Hneď ako sú generované páry elektron-diera, elektrické pole ich oddeľuje. Elektróny sa pohybujú smerom k n-type oblasti, zatiaľ čo diery sa presúvajú smerom k p-type oblasti. Rýchle oddelenie znižuje rekombináciu a zlepšuje efektívnosť zberu nosičov.

Ďalšie zlepšenia výkonu môžu byť dosiahnuté starostlivou úpravou intrinzných vrstiev. Jedným z bežných prístupov je zavedenie malých množstiev bóru počas depozície. Kontrolovaná integrácia bóru môže posunúť Fermiho hladinu, zlepšiť elektrické vlastnosti a optimalizovať vnútorné elektrické pole. Keď sa táto technika správne implementuje, môže zlepšiť transport nosičov a prispieť k vyššej účinnosti konverzie.

Tandemové amorfn é kremíkové solárne články

Jednoduché solárne články z amorfného kremíka môžu využiť len časť slnečného spektra. Fotonové s energiou pod pásmovo energetickou medzou prechádzajú materiálom bez toho, aby boli absorbované, zatiaľ čo fotóny s oveľa vyššou energiou stratí časť svojej nadbytočnej energie vo forme tepla. Tieto straty obmedzujú maximálnu efektívnosť, ktorú môže jednoduchý článok dosiahnuť.

Prečo tandemové štruktúry zlepšujú účinnosť

Aby prekonali tieto obmedzenia, inžinieri vyvinuli tandemové alebo multi-junkčné solárne článkové štruktúry. Namiesto toho, aby sa spoliehali na jednu absorberovú vrstvu, tandemové články ukladajú viacero fotovoltaických spojení vertikálne v rámci toho istého zariadenia. Každé spojenie je navrhnuté s rôznymi energetickými medzami na efektívnejšie absorbovanie špecifickej časti slnečného spektra.

Keď slnečné svetlo vstúpi do zariadenia, horná vrstva najprv absorbuje vysokoenergetické fotóny. Nižšie energetické fotóny, ktoré prejdú, pokračujú do hlbších vrstiev, kde môžu byť stále absorbované a konvertované na elektrinu. Tento vrstvený prístup umožňuje efektívnejšie využitie rôznych oblastí spektra.

Distribúciou slnečného svetla naprieč viacerými absorberovými vrstvami redukujú tandemové štruktúry straty spojené s prenosom fotónov a ich tepelnými stratami. Výsledkom je, že väčší podiel prichádzajúcej slnečnej energie môže byť konvertovaný na elektrický výstup.

Výhody oproti článkom s jedným spojom

Hlavnou výhodou tandemových amorfných kremíkových solárnych článkov je ich vyššia teoretická konverzná účinnosť v porovnaní s návrhmi s jedným spojom. Pretože môže byť zachytených a využitých viac vlnových dĺžok slnečného svetla, tandemové štruktúry môžu generovať viac elektriny z rovnakej osvetlenej plochy.

Tandemové návrhy tiež zlepšujú spektrálne využitie a lepšie využívajú široký rozsah vlnových dĺžok prítomných v prirodzenom slnečnom svetle. Z tohto dôvodu sa multi-junkčné architektúry stali jedným z najdôležitejších smerov rozvoja v technológii fotovoltaických článkov z amorfného kremíka.

Neustále pokroky v inžinierstve materiálov, dizajne rozhraní a technikách depozície tenkých filmov naďalej zlepšujú výkon tandemových štruktúr. V spojení s architektúrou p-i-n a efektívnymi mechanizmami zberu nosičov tvoria tieto návrhy technologický základ moderných amorfných kremíkových solárnych článkov.

Proces výroby amorfných kremíkových solárnych článkov

Príprava a čistenie substrátu

Proces výroby začína prípravou vodivých sklenených substrátov, ktoré slúžia ako základ solárnej článkovej štruktúry. Predtým, ako môže výroba pokračovať, musí byť sklo bezdefektové a znečistenia, ktoré by mohli ovplyvniť kvalitu tenkých filmov.

Substrát najprv prechádza úpravou okrajov, aby sa odstránili ostré rohy, mikropraskliny a povrchové nepravidelnosti, ktoré sa mohli vytvoriť počas rezania a manipulácie. Tento krok zlepšuje mechanickú pevnosť a znižuje riziko roztrhnutia počas neskorších spracovateľských fáz.

Po príprave okrajov je sklo dôkladne čistené pomocou kombinácie chemického umývania, ultrazvukového ošetrenia, oplachovania deionizovanou vodou a kontrolovaných techník sušenia. Po spracovaní laserom sa zvyčajne vykonáva druhá čistiaca fáza na odstránenie mikroskopických častíc a zvyškov vzniknutých počas tvarovania. Udržať čistý povrch substrátu je nevyhnutné, pretože aj malé znečistenia môžu ovplyvniť priľnavosť filmu, rovnomernosť a výkon zariadenia.

Laserové tvarovanie a prepojenie článkov

Laserové tvarovanie zohráva kľúčovú úlohu pri vytváraní elektrickej štruktúry solárnych modulov z amorfného kremíka. Namiesto zloženia jednotlivých solárnych článkov sa modul tenkého filmu vytvára priamo na veľkom substráte a následne sa delí na prepojené segmenty článkov prostredníctvom postupnosti operácií laserového rytia.

Prvý proces laserového rytia vytvára elektricky izolované oblasti v rámci vodivého povlaku. Tým sa ustanovuje základné usporiadanie článkov a zabraňuje sa nežiaducim cestám prúdu.

Po depozícii polovodiča druhý krok laserového vzorovania odstráni vybrané časti tenkovrstvových vrstiev za účelom vytvorenia vodivých ciest medzi susednými bunkami. Presné zarovnanie je potrebné na zabezpečenie efektívneho prúdenia a minimalizáciu elektrických strát.

Tretia fáza laserového vyrývania dokončuje sériové spojenie jednotlivých segmentov buniek. Tieto spojenia umožňujú viacerým bunkám pracovať spoločne ako jeden modul s vyšším výstupným napätím. Počas celého procesu sa vykonávajú kontroly izolácie a zarovnania na overenie elektrickej izolácie a kvality spojenia.

Depozícia tenkých filmov a formovanie elektród

Depozícia tenkých filmov je najkritickejšou fázou výrobného procesu, pretože vytvára polovodičovú štruktúru zodpovednú za fotovoltaickú konverziu energie.

Po vyčistení sa substrát naloží do depozičného zariadenia a postupne zahreje na kontrolovanú teplotu. Rovnomerné zahriatie je dôležité, pretože teplotné variácie môžu ovplyvniť rast filmu a elektrické vlastnosti.

Polovodičové vrstvy sú potom depozitované pomocou Plasma Enhanced Chemical Vapor Deposition (PECVD). Vnútri depozičnej komory sa procesné plyny zavádzajú za podmienok vakua a aktivujú sa pomocou plazmy. Najprv sa depozitovala p-typová vrstva, za ňou nasledovala intrinsická amorfná vrstva silikónu a nakoniec n-typová vrstva, čím sa vytvorila kompletná p-i-n štruktúra.

Počas depozície sa neustále monitorujú parametre ako zloženie plynu, prietok plynu, tlak v komore, výkon plazmy a teplota substrátu. Presná kontrola procesu je nevyhnutná na dosiahnutie rovnomernej hrúbky, konzistentného zloženia a spoľahlivého elektrického výkonu na veľkých plochách substrátov.

Po depozícii polovodiča sa vytvorí kovová zadná elektróda pomocou magnetronového striekania. Materiály ako hliník alebo hliníkom dopovaný oxid zinočnatý sa bežne používajú na vytvorenie vodivej vrstvy, ktorá efektívne zbiera a prenáša vytvorený elektrický prúd.

Po spracovaní a kontrola kvality

Po vytvorení vrstiev polovodiča a elektród sa vykonáva niekoľko krokov po spracovaní na zlepšenie stability, spoľahlivosti a elektrického výkonu.

Modul sa najprv ochladí za kontrolovaných podmienok, aby sa predišlo tepelnému namáhaniu, praskaniu alebo delaminácii filmu. Po ochladení sa vykonáva izolácia okrajov na odstránenie vodivých materiálov v blízkosti obvodu modulu a elimináciu nechcených ciest úniku prúdu.

Následne sa vykonáva žíhanie na zníženie vnútorného napätia, zlepšenie stability filmu a optimalizáciu elektrických vlastností polovodičových vrstiev. Táto tepelná úprava môže tiež zlepšiť kvalitu rozhrania a znížiť určité materiálové defekty.

Nasleduje komplexné elektrické testovanie. Kľúčové výkonnostné parametre, ako je napätie na prázdnom obvode, prúd pri skratovaní, maximálny výkon, faktor vyplnenia a účinnosť konverzie, sa merajú. Moduly sa tiež kontrolujú na elektrické defekty, únikové prúdy a neuniformné správanie.

Na konečné optimalizačné postupy sa môžu aplikovať na zlepšenie kvality kontaktu a opravu drobných výrobných nedostatkov pred tým, ako sú hotové moduly schválené na balenie a dopravu.

Výrobné výhody a výrobné výzvy

Jednou z hlavných výhod výroby amorfných silikónových solárnych článkov je jej schopnosť eliminovať mnohé z komplexných krokov spojených s výrobou kryštalických silikónových wafrov. Keďže polovodičové vrstvy sa depozitujú priamo na substráty, procesy ako rast kryštálov, rezanie wafrov a rozsiahle spracovanie materiálov sa do veľkej miery vyhýbajú.

Tento výrobkový prístup znižuje spotrebu materiálu, podporuje výrobu na veľkých plochách a umožňuje použitie ľahkých, flexibilných a dokonca čiastočne transparentných substrátov. V dôsledku toho môže byť technológia amorfných silikónov často vyrábaná za nižšie náklady ako konvenčné technológie fotovoltaiky založené na wafroch.

Napriek týmto výhodám zostávajú niektoré výrobné výzvy. Kvalita polovodičových vrstiev závisí silne od presnej kontroly podmienok depozície, vrátane teploty, tlaku, charakteristík plazmy a zloženia plynu. Aj malé variácie procesu môžu ovplyvniť rovnomernosť filmu a elektrický výkon.

Udržiavanie konzistentných vlastností tenkých filmov na veľkých plochách substrátov je obzvlášť náročné pri komerčnej výrobe. Zatiaľ čo zariadenia na laboratórne úrovni dosiahli účinnosť konverzie blížiacu sa 15%, komerčné moduly na veľkých plochách zvyčajne fungujú s nižšími účinnosťami, pretože dosiahnutie dokonalého uniformity na celom paneli je obtiažnejšie.

Napriek tomu technológia amorfného kremíka naďalej ponúka cenné výhody, vrátane nízkych výrobných nákladov, veľkej škálovateľnosti, ľahkej konštrukcie, mechanickej flexibility a silného výkonu za podmienok rozptýleného a slabého osvetlenia. Tieto charakteristiky naďalej podporujú jeho použitie v stavebnej fotovoltike, prenosných energetických systémoch, špecializovaných solárnych produktoch a iných aplikáciách tenkovrstvovej fotovoltiky.

Fotodegradácia a materiálové defekty

Staebler-Wronskiho efekt

Jedným z najvýznamnejších obmedzení amorfných kremíkových solárnych článkov je degradácia spôsobená svetlom, bežne známa ako Staebler-Wronskiho efekt. Hoci amorfný kremík ponúka výhody ako nízke výrobné náklady, nízku spotrebu materiálu a dobrý výkon pri slabom osvetlení, jeho elektrické vlastnosti sa počas dlhodobého vystavenia slnečnému svetlu postupne zhoršujú.

Táto degradácia nenastáva ihneď po inštalácii. Namiesto toho sa vyvíja postupne, keď solárny článok pracuje pod nepretržitým osvetlením. V počiatočných fázach prevádzky modul zvyčajne dosahuje svoj najvyšší výkon. Postupom času dochádza k štrukturálnym zmenám vo vrstve absorbéra amorfného kremíka, čo spôsobuje postupné znižovanie prevodnej účinnosti a elektrického výstupu.

Staebler-Wronskiho efekt je jedným z hlavných faktorov, ktoré obmedzujú dlhodobý výkon vodíkom dopovaného amorfného kremíka a bol hlavným predmetom výskumu fotovoltiky už desaťročia.

Ako sa tvoria defekty vo vodíkom dopovanom amorfnom kremíku

Väčšina amorfných kremíkových solárnych článkov je vyrobená pomocou vodíkom dopovaného amorfného kremíka (a-Si). Počas depozície sa do materiálu úmyselne začleňujú atómy vodíka, pretože pomáhajú neutralizovať štrukturálne defekty vytvorené neusporiadaným atómovým usporiadaním amorfného kremíka.

V novo vyrobenom solárnom článku vytvára mnoho atómov vodíka stabilné Si-H väzby s atómami kremíka. Tieto väzby znižujú počet elektricky aktívnych defektov a zlepšujú elektronickú kvalitu materiálu.

Avšak dlhodobé vystavenie slnečnému svetlu a elektrickému stresu môže postupne destabilizovať niektoré z týchto väzieb. Keď sa väzby Si-H lámu, vytvárajú sa vo vnútri amorfnej kremíkovej siete voľné väzby. Tieto voľné väzby pôsobia ako elektrické defektné miesta, ktoré zavádzajú dodatočné energetické stavy do polovodiča.

Ako postupuje degradácia, niektoré atómy vodíka sa stávajú mobilnými a migrujú cez materiál. Za určitých podmienok sa vodík môže hromadiť v lokalizovaných oblastiach a tvoriť mikroskopické shluky alebo bubliny. Hoci sú mimoriadne malé, tieto štrukturálne zmeny ďalej narušujú polovodičovú sieť a prispievajú k vzniku dodatočných defektov.

Kombinované účinky tvorby voľných väzieb, migrácie vodíka a štrukturálneho nepokoja postupne zvyšujú hustotu defektov v oblasti absorbéra, čím znižujú celkovú elektronickú kvalitu materiálu.

Vplyv na výkon solárneho článku

Zvyšovanie hustoty defektov priamo ovplyvňuje prenos nábojových nosičov a fotovoltický výkon.

Keď je slnečné svetlo absorbované v amorfnej kremíkovej vrstve, generujú sa páry elektrónov a dier, ktoré musia prechádzať cez polovodič predtým, ako ich zozbierajú elektrody. V materiáli s relatívne malým počtom defektov môže byť veľká časť týchto nosičov úspešne zozbieraná a premenená na užitočnú elektrickú energiu.

Ako sa hromadia ďalšie voľné väzby a defektné miesta, zavádzajú sa dodatočné centrá na zachytávanie a rekombináciu nosičov. Elektróny a diery sa stávajú pravdepodobnejšími na rekombináciu pred dosiahnutím zberných elektród, čo znižuje počet nábojových nosičov dostupných na generovanie elektriny.

V dôsledku toho niekoľko kľúčových výkonnostných parametrov postupne klesá:

• Krátkodobý prúd (Isc)

• Vyplňovací faktor (FF)

• Prevodná účinnosť

• Celkový výkon

Okrem fotodegradácie čelí amorfný kremík aj spektrálnemu obmedzeniu súvisiacemu so svojou relatívne širokou optickou medzerou približne 1,7 eV. Hoci táto medzera prispieva k silnej absorpcii viditeľného svetla a dobrému výkonu pri slabom osvetlení, bráni efektívnemu využívaniu mnohých nižšieenergetických červených a blízko-infradčových fotónov. Dôsledkom toho sa časť dostupného slnečného spektra nedá premeniť na elektrinu, čo obmedzuje maximálnu účinnosť jednojunkčných zariadení.

Stratégií zmiernenia

Hoci nie je možné úplne odstrániť fotodegradáciu, boli vyvinuté viaceré prístupy na zníženie jej vplyvu a zlepšenie dlhodobého výkonu.

Tandemové štruktúry

Jednou z najúčinnejších stratégií je využívanie tandemových alebo mnohovrstvových dizajnov solárnych článkov. Namiesto spoliehania sa na jednu absorpčnú vrstvu sú viaceré p-i-n spojenia usporiadané vertikálne, pričom každá vrstva je optimalizovaná na absorbciu inej časti slnečného spekttra.

Keď slnečné svetlo vstúpi do zariadenia, fotóny s vyššou energiou sú absorbované v horných vrstvách, zatiaľ čo fotóny s dlhšou vlnovou dĺžkou pokračujú do hlbších vrstiev, kde môžu stále prispievať k generovaniu elektrickej energie. Tento prístup zlepšuje spektrálne využitie, zvyšuje účinnosť konverzie a čiastočne kompenzuje obmedzenia spojené s širokým energetickým pásmom amorfného kremíka.

Pretože tandemové štruktúry generujú viac energie z rovnakého osvetleného priestoru, stali sa jednou z najdôležitejších dizajnových stratégií v modernej fotovoltaickej technológii na báze amorfného kremíka.

Analyza zotavenia

Jednou z jedinečných charakteristík hydrogenovaného amorfného kremíka je, že významná časť fotodegradácie môže byť zvrátená procesom žíhania.

Počas žíhania sa solárny článok ohrieva za kontrolovaných podmienok, zvyčajne medzi približne 130 °C a 175 °C. Zvýšená teplota zvyšuje atomárnu mobilitu a umožňuje niektorým zlomeným Si-H väzbám, aby sa znovu vytvorili.

S poklesom hustoty voľných väzieb sa zlepšuje elektrická kvalita polovodiča. Transport nosičov náboja sa stáva efektívnejším, straty recombinácie sú znížené a časť pôvodného fotovoltaického výkonu môže byť obnovená.

V závislosti od závažnosti degradácie a použitých podmienok žíhania môže byť obnovená podstatná časť počiatočnej účinnosti. Táto schopnosť čiastočne zvrátiť degradáciu spôsobenú svetlom odlišuje amorfný kremík od mnohých iných fotovoltaických materiálov a poskytuje dôležitú cestu na udržanie dlhodobej výkonnosti zariadenia.

Faktory výkonnosti a výzvy

Kľúčové faktory ovplyvňujúce účinnosť

Výkon amorfného kremíkového solárneho článku je silne ovplyvnený neusporiadanou atómovou štruktúrou materiálu. V porovnaní s kryštalickým kremíkom sa nosiče náboja stretávajú s viac lokalizovanými stavmi a defectmi, čo sťažuje transport a zber nosičov. Výsledkom je, že dosiahnutie vysokej účinnosti vyžaduje dôkladné optimalizovanie viacerých materiálových, optických, elektrických a štrukturálnych parametrov.

Priehľadná vodivá fólia

Priehľadná vodivá fólia slúži ako okno na prenos svetla a ako vrstva na zber prúdu. Vysoká optická priehľadnosť umožňuje väčšiemu množstvu slnečného svetla dosiahnuť absorpčnú vrstvu, zatiaľ čo nízky elektrický odpor minimalizuje energetické straty počas transportu prúdu.

Vodivostná vrstva okna

Vodivosť vrstvy okna ovplyvňuje, akou efektívne sa fotogenérové nosiče pohybujú smerom k elektródam. Slabá vodivosť zvyšuje sériový odpor a znižuje celkový elektrický výkon.

Pásmo energetickej medzery okna

Vrstva okna s širokým pásmom energetickej medzery umožňuje väčšiemu množstvu slnečného svetla prejsť do absorpčnej oblasti bez predčasného absorbovania. Správny výber pásma energetickej medzery pomáha maximalizovať využitie svetla pri zachovaní priaznivých elektrických charakteristík.

Koncentrácia dopingových látok

Úrovne dopovania musia byť starostlivo kontrolované počas výroby. Nedostatočné dopovanie môže oslabiť vnútorné elektrické pole, zatiaľ čo nadmerné dopovanie môže viesť k vzniku defektov a zvýšiť recombináciu nosičov.

Prenos svetla

Množstvo slnečného svetla, ktoré dosiahne intrinsickú absorpčnú vrstvu, priamo ovplyvňuje generovanie prúdu. Všetky horné vrstvy, vrátane vodivých náterov a vrstiev okna, musia byť navrhnuté tak, aby minimalizovali optické straty a maximalizovali prenos svetla.

Zarovnanie energetických pásiem

Efektívny transport náboja závisí od správneho zarovnania energetických hladín medzi susediacimi vrstvami. Dobre zladené energetické pásma umožňujú nosičom hladko prechádzať cez rozhrania, zatiaľ čo slabé zarovnanie môže vytvárať bariéry, ktoré zvyšujú straty recombinácie.

Defekty na rozhraní

Defekty na rozhraní vrstiev fungujú ako centrá recombinácie, kde sa elektróny a diery strácajú pred tým, ako prispievajú k elektrickému výstupu. Zníženie hustoty defektov na rozhraní je preto nevyhnutné na zlepšenie životnosti nosičov a účinnosti zariadenia.

Hrúbka vrstvy

Hrúbka každej funkčnej vrstvy ovplyvňuje ako optickú absorpciu, tak transport nosičov. Intrinsická vrstva je obzvlášť dôležitá, pretože musí byť dostatočne hrubá, aby absorbovala dostatočné slnečné svetlo, pričom musí zostať dostatočne tenká na to, aby umožnila efektívny zber náboja.

Architektúra článku

Celkový dizajn zariadenia tiež ovplyvňuje výkon. Usporiadanie vrstiev, cesty zberu prúdu, optické riadenie a elektrické prepojenia prispievajú k konečnej účinnosti konverzie. Dokonca aj kvalitné materiály môžu podávať slabý výkon, ak architektúra článku nie je správne optimalizovaná.

Aktuálne obmedzenia výkonu

Napriek svojim výhodám technológia amorfného kremíka naďalej čelí niekoľkým dôležitým obmedzeniam.

Obmedzenia konverznej účinnosti

Neusporiadaná atómová štruktúra amorfného kremíka znižuje mobilitu nosičov a zvyšuje straty recombinácie v porovnaní s kryštalickým kremíkom. Okrem toho relatívne široký zakázaný pás obmedzuje využívanie častí slnečného spektra s nižšou energiou. Tieto faktory obmedzujú maximálnu účinnosť dosiahnuteľnú jednovrstvovými amorfnými kremíkovými solárnymi článkami.

Hoci nepretržité zlepšovania zvýšili výkon v priebehu rokov, konverzná účinnosť zostáva všeobecne nižšia ako u mnohých kryštalických kremíkových a pokročilých technológií tenkých filmov na výrobu energie.

Zhoršenie vyvolané svetlom

Ďalšou veľkou výzvou je efekt Staebler-Wronski, forma zhoršenia vyvolaného svetlom, ktorá nastáva pri dlhodobom vystavení slnečnému žiareniu. V priebehu času sa vo vrstve hydrogenovaného amorfného kremíka vytvárajú ďalšie defekty, čo znižuje účinnosť zberu nosičov a spôsobuje postupné poklesy v toku prúdu, faktore vyplnenia a celkovej konverznej účinnosti.

Obmedzenia účinnosti a dlhodobá stabilita zostávajú hlavnými prekážkami širšiemu prijatiu.

Nové technológie a smery výskumu

Vedci naďalej vyvíjajú nové materiály, štruktúry zariadení a výrobné prístupy na zlepšenie účinnosti a stability.

Tandemové a viacvrstvové dizajny

Tandemové solárne články kombinujú viacero absorpčných vrstiev s rôznymi zakázanými pásmi na zachytenie väčšej časti slnečného spektra. Znižovaním spektrálnych strát a zlepšovaním využitia svetla môžu viacvrstvové štruktúry dosahovať výrazne vyššie účinnosti ako klasické jednovrstvové zariadenia.

Pokročilé transparentné vodivé materiály

Nové transparentné vodivé materiály sa vyvíjajú, aby poskytovali nižší povrchový odpor, vyššiu transparentnosť a vylepšené schopnosti správy svetla. Tieto vylepšenia pomáhajú zvyšovať optický prenos a elektrickú vodivosť.

Nové materiály pre okno

Výskum je zameraný na pokročilé materiály pre okno, ktoré ponúkajú zlepšené optické a elektrické vlastnosti. Príklady zahŕňajú:

• Amorfný kremík karbón (a-SiC)

• Amorfný kremík kyslík (a-SiO)

• Mikrokrystalický kremík (μc-Si)

• Mikrokrystalický kremík karbón (μc-SiC)

Tieto materiály podporujú lepšie inžinierstvo zakázaného pásu, vylepšenú kvalitu rozhrania a zlepšený výkon zariadení.

Pokročilé techniky PECVD

Pretože kvalita filmu silne závisí od procesu depozície, vedci naďalej zdokonaľujú technológie PECVD. Pokročilé prístupy zahŕňajú:

• RF-PECVD (Radio Frequency PECVD)

• Ultra-vysoká vakuová PECVD

• VHF-PECVD (Very High Frequency PECVD)

• Mikrovlnná PECVD

Tieto metódy poskytujú väčšiu kontrolu nad rastom filmu, zlepšujú uniformitu a znižujú tvorbu defektov.

Inžinierstvo rozhrania a pasivácia vodíkom

Znižovanie recombinácie na rozhraní zostáva jednou z najúčinnejších metód na zlepšenie výkonu solárnych článkov. Rozvíjajú sa pokročilé vyrovnávacie vrstvy, povrchové úpravy a techniky pasivácie vodíkom na neutralizáciu defektov, zlepšenie transportu nosičov a zvýšenie dlhodobej stability.

Budúce vyhliadky

Hoci sú problémy spojené s konverznou účinnosťou a fotodegradáciou stále prítomné, amorfný kremík naďalej ponúka niekoľko výhod, vrátane nízkej spotreby materiálu, relatívne nízkych nákladov na výrobu, ľahkej konštrukcie, schopnosti depozície na veľkých plochách a silného výkonu za podmienok slabého osvetlenia.

Očakáva sa, že budúci pokrok bude pochádzať z kombinovaného vývoja tandemových architektúr, pokročilých materiálov, vylepšeného inžinierstva rozhraní, stratégií kontroly defektov a technológií depozície novej generácie. Keď sa tieto inovatívne prístupy vyvinú, ako účinnosť, tak aj dlhodobá stabilita amorfných kremíkových solárnych článkov sa pravdepodobne ešte viac zlepší.

Z týchto dôvodov sa očakáva, že amorfný kremík zostane dôležitou technológiou tenkých filmov na výrobu energie, najmä v aplikáciách, kde sú flexibilita, ľahká konštrukcia, integrácia na veľkých plochách a cenovo efektívna výroba kľúčovými požiadavkami.

Záver

Amorfné kremíkové solárne články zostávajú cenné, pretože kombinujú nízku spotrebu materiálu, flexibilnú výrobu a dobrý výkon pri slabom osvetlení. Ich hlavné obmedzenia sú nižšia konverzná účinnosť a zhoršenie vyvolané svetlom, najmä z efekty Staebler-Wronski. Zlepšenia v tandemových štruktúrach, transparentných vodivých filmoch, procesoch PECVD, kontrole rozhraní a pasivácii vodíkom naďalej posilňujú ich úlohu v technológii tenkých filmov na výrobu energie.

Často kladené otázky [FAQ]

1. Prečo zostávajú amorfné silikónové solárne články relevantné napriek tomu, že majú nižšiu účinnosť ako kryštalické silikónové články?

Amorfné silikónové solárne články sa naďalej používajú, pretože ich výhody presahujú len konverznú účinnosť. Vyžadujú podstatne menej silikónového materiálu, podporujú výrobu veľkých plôch, môžu byť nanášané na flexibilné substráty a dobre fungujú za podmienok nízkeho osvetlenia a difúzneho svetla. V aplikáciách, ako sú vnútorné zariadenia, integrované fotovoltické systémy v budovách, ľahké moduly a prenosná elektronika, môžu tieto výhody prevážiť obmedzenia nižšej maximálnej účinnosti.

2. Prečo je intrínzická vrstva považovaná za najdôležitejšiu časť amorfného silikónového p-i-n solárneho článku?

Intrínzická vrstva slúži ako primárna oblasť na absorpciu svetla, kde sa generuje väčšina elektronovo-dierových párov. Keďže p-typ a n-typ vrstvy sú relatívne tenké, väčšina fotovoltickej konverzie prebieha v intrínzickej oblasti. Jej hrúbka, kvalita materiálu a hustota defektov priamo ovplyvňujú absorpciu svetla, generáciu nosičov náboja a účinnosť zberu náboja. Akékoľvek zlepšenie intrínzickej vrstvy má zvyčajne významný dopad na celkový výkon článku.

3. Ako tandemové amorfné silikónové solárne články prekonávajú obmedzenia jednovrstvových dizajnov?

Jednovrstvové články môžu efektívne využiť iba obmedzenú časť slnečného spektra. Tandemové štruktúry riešia toto obmedzenie stohovaním viacerých fotovoltických vrstiev s rôznymi energiamy pásma. Každá vrstva absorbuje konkrétny rozsah vĺn, čo umožňuje previesť viac slnečného svetla na elektrinu. Tento prístup zlepšuje spektrálne využitie, znižuje energetické straty a zvyšuje celkovú konvernú účinnosť v porovnaní s konvenčnými jednovrstvovými amorfnými silikónovými článkami.

4. Prečo je Staebler-Wronski efekt považovaný za jednu z najväčších výziev v technológii amorfného silikónu?

Staebler-Wronski efekt spôsobuje postupnú degradáciu výkonu, keď sú amorfné silikónové články vystavené slnečnému svetlu počas dlhých období. Kontinuálne osvetlenie môže narušiť silikónovo-hydrénové väzby v materiáli, vytvárajúc ďalšie defektné miesta, ktoré zachytávajú nosiče náboja a zvyšujú straty rekombinácie. Ako rastie hustota defektov, dôležité parametre výkonu, ako sú skratový prúd, fill factor a konverzná účinnosť, klesajú, čím sa obmedzuje dlhodobá produkcia energie.

5. Prečo je presná kontrola procesu nanášania PECVD kritická pre výrobu kvalitných amorfných silikónových solárnych článkov?

Elektrické a optické vlastnosti amorfných silikónových filmov silne závisia od podmienok nanášania. Parametre ako zloženie plynu, tlak v komore, teplota substrátu, výkon plazmy a priepustnosť plynu ovplyvňujú hrúbku filmu, uniformitu, hustotu defektov a charakteristiky dopravy nosičov. Aj malé variácie môžu ovplyvniť výkon modulu a konzistentnosť. Udržovanie prísnej kontroly procesu je preto nevyhnutné na výrobu spoľahlivých solárnych článkov so stabilnými elektrickými charakteristikami naprieč veľkými objemami výroby.
