Preskúmanie diódy: Štruktúra, charakteristiky, aplikácie

Diódy sú polovodičové zariadenia postavené okolo PN spoja, ktorý umožňuje prúd prúdiť väčšinou jedným smerom. Ich správanie závisí od voľby materiálu, doping, polarizácia, štruktúra spojenia, typ balenia a prevádzkové podmienky. Tento článok vysvetľuje štruktúru diódy, správanie spojenia, faktory výberu, metódy testovania a praktické aplikácie ako je usmernenie, detekcia, regulácia napätia, obmedzovanie, LED, Schottkyho diódy, Zenerove diódy a zariadenia s širokým pásmom.

Katalóg

Štruktúra diódy a správanie spojenia

Dióda môže byť chápaná ako úmyselne navrhnutý PN spoj, ktorý, za typických prevádzkových podmienok, zvyčajne umožňuje prúd v jednom smere, pričom v druhom smere mu bráni.

Toto smerové správanie nepochádza z mechanickej brány; vychádza z toho, ako sa nosiče rozdeľujú a ako sa elektrické polia usadia do rovnovážneho stavu vo vnútri polovodiča.

V každodennej obvodovej práci sa často zdá intuitívnejšie zaobchádzať s diódou ako s elektrostatickou energetickou bariérou, ktorej výška môže byť posunutá aplikovaným napätím, pretože tento rámec zvyčajne zodpovedá tomu, čo merania na stole ukazujú.

Materiály a doping

PN spoj začína polovodičovým substrátom; kremík je bežný pre všeobecné zariadenia, zatiaľ čo iné materiály sú vyberané, keď výkonnostné ciele smerujú rôznymi smermi (rýchlosť, únik, teplotný rozsah, optické správanie).

Doping je spôsob, akým sa ustanovuje dominantná populácia nosičov, a tiež určuje očakávania, ako sa spoj bude správať po aplikácii polarizácie.

Detaily P-typ regionu:

• Akceptorové dopingové látky vytvárajú vysokú koncentráciu dier ako väčšinových nosičov, pričom elektróny sú prítomné ako menšinoví nosiče.

Detaily N-typ regiónu:

• Donorové dopingové látky vytvárajú vysokú koncentráciu elektrónov ako väčšinových nosičov, pričom dier sú prítomné ako menšinoví nosiče.

V praxi koncentrácia dopingu a geometria spojenia pôsobia ako regulatorové ovládače, ktoré formujú správanie poklesu vpred, tendencie spätného úniku, uskladnenie náboja, kapacitu, rýchlosť prepínania a charakteristiky prelomu.

Návrhová práca má spôsob, ako to posunúť osobne: dva diely môžu zdieľať rovnaký schématický symbol, no správať sa výrazne odlišne, a rozdiel sa často vracia k profilu dopingu, ktorý "ticho" robí väčšinu skutočného inžinierstva.

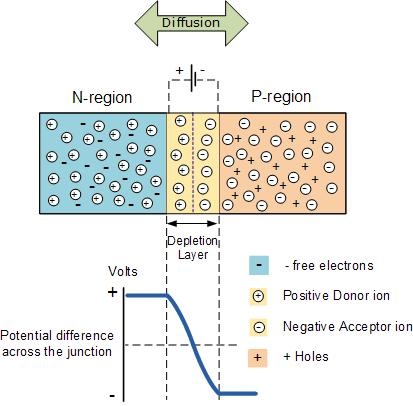

Tvorba spojenia

Akonáhle sa P-typ a N-typ oblasti dotknú, nosiče začínajú prechádzať cez rozhranie, pretože koncentrácie gradientov nie sú vyvážené.

Difúzia nosičov a rekombinácia cez rozhranie:

• Elektróny difúzujú z n-strany do p-strany a rekombinujú sa s dierami.

• Diery difúzujú z p-strany do n-strany a rekombinujú sa s elektrónmi.

Táto rekombinácia zanecháva ionizované dopingové atómy blízko hranice. Tieto ióny sa nepohybujú voľne, takže ich náboj zostáva ako fixné pozadie.

Fixné ionizované náboje zanechané blízko rozhrania:

• Na n-strane zostávajú kladne nabité donorové ióny.

• Na p-strane zostávajú záporné nabité akceptorové ióny.

Aké formy má oblasť vyprázdnenia (tiež nazývaná oblasť náboja), oblasť s relatívne malým počtom mobilných nosičov.

Táto oblasť vytvára vnútorné elektrické pole a zabudovaný potenciál, ktorý sa bráni ďalšej difúzii.

Opakujúca sa frustrácia a zároveň užitočné vodítko počas ladenia v laboratóriu je, že správanie, ktoré vyzerá „neočakávane“ zvonku (kapacita závislá od biasu, účinky ukladania náboja, pomalé zotavenie), často dáva zmysel, ak sa oblasť vyprázdnenia považuje za dynamický elektrický objekt, nie statickú hranicu.

Biasovanie spojky

Bias jednoducho neprepína diódu medzi dvoma čistými stavmi; mení tvar oblasti vyprázdnenia a spôsob, akým sú nosiče vstreknuté, zametané, uložené a rekombinované.

Dopredný bias umiestňuje anódu na vyšší elektrický potenciál ako katódu. Hranica spojky efektívne klesá a oblasť vyprázdnenia sa zužuje.

Ako sa hranica zmenšuje, väčšinoví nosiče sú vstrekovaní cez spojku a stávajú sa menšinovými nosičmi na druhej strane.

Smery vstrekovania väčšinových nosičov pri doprednom biasu:

• Elektróny sa pohybujú z n do p (potom sa správajú ako menšinoví nosiče v p-oblasti).

• Dierky sa pohybujú z p do n (potom sa správajú ako menšinoví nosiče v n-oblasti).

Ako sa vstrekovanie zvyšuje, prúd diódy sa prudko zvyšuje s napätím.

Počas odstraňovania problémov táto strmosť zvyčajne vyvoláva silné reakcie: „malý“ posun dopredného napätia môže spôsobiť prekvapivo veľkú zmenu prúdu, čo je dôvod, prečo obvod, ktorý sa zdá byť len mierne dopredne biasovaný, môže nakoniec fungovať teplejšie, ako sa očakávalo, keď sa akceptovateľnosti a teplotný drift akumulujú.

Reverzný bias umiestňuje katódu na vyšší elektrický potenciál ako anódu. Oblasť vyprázdnenia sa rozširuje, efektívna hranica sa zvyšuje a väčšinoví nosiče sú ťahané od rozhrania.

Ideálna dióda by ukázala nulový prúd, ale skutočné súčiastky vykazujú reverzný únikový prúd spôsobený menšinovými nosičmi a generovaním nosičov v oblasti vyprázdnenia.

Únikový prúd sa môže zdať veľmi malý pri izbovej teplote, ale často sa výrazne zvyšuje pri vyšších teplotách. V obvodoch s vysokým impedance a horúcich prostrediach sa preto únik stáva dôležitým parametrom, ktorý je potrebné starostlivo zvážiť.

Pri dostatočne vysokom reverznom napätí sa vyskytuje priebeh a reverzný prúd prudko stúpa. Základný mechanizmus závisí od štruktúry a doping, pričom správanie Zener a lavínové správanie sú bežné kategórie.

Priebeh nie je inherentne katastrofálny: niektoré diódy sú navrhnuté na prevádzku v tomto režime, a dokonca aj „bežné“ diódy môžu prežiť, ak okolitý obvod obmedzuje prúd kontrolovaným spôsobom.

Mnohé zlyhania v laboratóriu, ktoré vyzerajú ako „dióda náhodne zlyhala v priebehu“, sa ukážu byť predvídateľnejšie po druhom pohľade, často spojené s chýbajúcim sériovým odporom, optimistickou cestou napájania alebo obmedzením prúdu, ktoré existovalo na papieri, ale nie v skutočnej montáži.

Terminály, polarita a konvencie prúdu

Terminál na strane p sa nazýva anóda a terminál na strane n sa nazýva katóda.

Konvenčný prúd je definovaný ako tečúci od anódy k katóde počas dopredného vedenia, čo zodpovedá konvenciám používaným v schémach, technických listoch a typických meracích zostavách.

Pri diagnostike obvodu pomáha dodržiavať disciplínu týkajúcu sa orientácie anódy/katódy, aby sa predišlo klasickému zdroju zmätku: zamieňaniu smeru pohybu elektrónov so smerom konvenčného prúdu a následnému nesprávnemu pochopeniu očakávaných poklesov napätia.

Symboly, referenčné označenia a fyzické označenia

V schémach symbol diódy naznačuje preferovaný smer prúdu konvenčného prúdu.

Bežné referenčné označenia zahŕňajú:

• D

• VD

Na fyzických baleniach je katóda často označená páskou alebo pruhom.

Pri prototypovaní a prerábke je upokojujúci zvykom potvrdiť, že označenie zodpovedá orientácii stopu pred aplikovaním napájania; tento rýchly kontrola môže zabrániť hodinám chasing „mystery“ zlyhania, ktoré sa ukáže byť jednoduchým nesúladom orientácie, najmä keď niekoľko balení diódy zdieľa podobné obrysy.

Dióda je často opísaná ako prvok jednosmerného toku, ale vernejší popis je spojka riadená poľom, ktorej oblasť vyprázdnenia a dynamika nosičov sa neustále vyvíjajú s biasom, teplotou a časom.

Rozhodnutia o dizajne majú tendenciu byť čistejšie, keď je dióda analyzovaná z hľadiska šírky vyprázdnenia, úrovní vstrekovania, ukladania náboja a mechanizmov zlyhania, než ako čisto binárny abstrakt konduktívny vs. blokovací.

Tento spôsob myslenia sa stáva obzvlášť presvedčivým v vysokorýchlostnom prepínaní, vysoko napäťovom zaťažení a vysokej teplote, kde vnútorný stav spojky môže potichu dominovať tomu, čo zvyšok obvodu zažíva.

Identifikácia diód a moderné polovodičové materiály

Diódy dávajú väčší zmysel, keď sú považované za malý systém, nie za jediný symbol v schéme. Spojenie určuje základnú I–V krivku, avšak obal a okolité usporiadanie často rozhodujú o tom, či sa toto správanie udrží v kontakte s reálnymi zostavami. V dizajnoch prepínačov a výkonu je výkon často formovaný, niekedy veľmi nepríjemne, tepelnými obmedzeniami, zbytkovou indukciou a parazitnou kapacitanciou. Proces výberu, ktorý sa zvyčajne osvedčuje, je mapovanie elektrických potrieb na fyzické obmedzenia, a iba potom zúženie výberu na základe materiálovej platformy.

• Elektrické požiadavky: reverzný napätie, priemerný/pikový prúd, prepínacia frekvencia, prípustná strata

• Mechanická realita: typ obalu, spôsob montáže, chladenie, meď dosky a prúdenie vzduchu

• Materiálový systém: Si, Ge, SiC, GaN

Rozpoznávanie obalov

Malé obaly sa správajú dobre až do momentu, keď prestanú, zvyčajne keď sa zvýši okolitá teplota alebo predpoklady o prúdení vzduchu sa stávajú optimistickými. Osové sklo a malé plastové telá sú bežné v aplikáciách s nízkym výkonom a signálmi, pretože sa ľahko umiestňujú a sú lacné, ale ich teplo väčšinou uniká cez vodiče do PCB trás. Tento prístup sa zdá byť priamočiary pri miernom prúde, potom sa postupne stáva obmedzením, keď sa zvyšuje pracovný cyklus, meď je tenká alebo doska je umiestnená blízko iných horúcich komponentov.

Povrchovo montované obaly skracujú vodiče a znižujú plochu slučky, čo obvykle zlepšuje správanie pri vysokorýchlostnom prepínaní. Tepelný príbeh sa tiež mení: rozptyl tepla do meďou robí z PCB súčasť chladenia, čo môže byť upokojujúce, keď je usporiadanie štedré, a trochu znepokojujúce, keď je dizajn priestorovo obmedzený. Inými slovami, SMD často prenáša tepelnú kontrolu z komponentu na dosku, čo môže byť vítaná zmena alebo nečakaná bolesť hlavy v závislosti od skladu a medi v rozpočte.

Formáty závitových, skrutkovacích a modulových obalov sa objavujú, keď spracovanie prúdu prechádza na cvičenie odstraňovania tepla. Tieto obaly poskytujú opakovateľnejšie tepelné rozhranie k šasi alebo chladnej doske a odmeňujú disciplinovaných technikov. Nie je nezvyčajné sledovať, ako skvelá dióda na papieri behá teplejšie, než sa očakávalo, pretože montážny povrch nie je dostatočne rovný, krútiaci moment sa líši medzi výrobnými kusmi alebo tepelný rozhranie materiál sa aplikuje nekonzistentne. Tieto detaily sa zriedka objavujú v diskusiách zameraných na schémy, ale často rozhodujú o správaní na poli a dlhodobom driftovaní.

Bežné skupiny obalov používané v praxi:

• Osové sklo

• Malý plast (priechodný)

• SMD (rôzne bezvodivé/s vodivými)

• Závitové/skrutkovacie, výkonové moduly

Ak di/dt a dv/dt vzrastú, indukcia obalu a kapacita spoja prestanú byť pozadím a začnú sa objavovať ako prežitia, prepojenia a dodatočné prepínacie straty. SMD súčiastky zvyčajne znižujú indukciu vodičov, čo môže upokojiť priebehy, ale prinášajú aj obchodné komplikácie, ako je tesnejšie prenikanie/vymazanie pri vyšších napätiach a silnejšia závislosť od tepelného dizajnu PCB.

V rýchlych meničoch je dióda, ktorá „vyhrá“, často tá s najnižšou kombinovanou stratou v zostavenej schéme, nie tá, ktorá vyzerá najlepšie, keď sa porovnáva iba pokles dopredu pri jednom prúdovom bode. To môže byť mierne frustrujúce počas výberu súčiastok, ale zvyčajne to vedie k pokojnejšiemu správanie EMI a menej prekvapeniam v neskorších fázach.

Výber materiálu

Rôzne polovodičové materiály menia spôsob, akým dióda zvláda napäťia, prúdy, rýchlosti prepínania, teploty a straty výkonu. Základná funkcia diódy môže vyzerať podobne v rôznych materiáloch, ale elektrické správanie sa môže signifikantne zmeniť, keď sa zvýši prevádzková frekvencia, tepelné napätie alebo výkonová hustota. Germánium, kremík, GaN a SiC prichádzajú s rôznymi silnými stránkami a obmedzeniami, čo je dôvod, prečo výber materiálu sa často stáva vyvážením medzi efektívnosťou, tepelným výkonom, správaním pri prepínaní, spoľahlivosťou a komplexnosťou systému. Porovnanie nižšie zdôrazňuje typický rozsah dopredného napätia a praktické charakteristiky často spojené s každou materiálovou platformou.

Materiál	Typické dopredné napätie	Kľúčové charakteristiky
Germánium (Ge)	~0.3V	Nízky pokles dopredného napätia, ale vyšší prúdový únik. Používa sa v špecifických signálnych aplikáciách.
Kremík (Si)	~0.7V	Najbežnejší a nákladovo efektívny materiál pre diódy a tranzistory všeobecného použitia.
Nitride gália (GaN)	~1.0V - 3.0V+	Vynikajúci pre aplikácie pri vysokých frekvenciách (napr. rýchlonabíjačky, RF zosilňovače). Vysoká účinnosť.
Karbid kremíka (SiC)	~2.5V - 3.5V+	Ideálny pre aplikácie s vysokým výkonom, vysokým napätím a vysokou teplotou (napr. elektrické vozidlá, solárne meniče).

• Germánium

Germániové diódy často vykazujú nižší prahový pokles (približne 0,3 V pri miernom prúde), čo môže byť uspokojujúce pri práci s malými signálmi blízko prahu vodivosti. Obchodom je vyšší prúd unikania a silnejšia teplotná citlivosť. V obvodoch s vysokým odporom alebo v teplých prostrediach môže tento únik potichu ovplyvniť merania, skresliť prahové hodnoty alebo zaviesť offsety, ktoré sa ťažko „vidia“ až do neskorého testovania.

Toto je jeden z dôvodov, prečo zostávajú germániové zariadenia obmedzené na nikové aplikácie. Môžu účinne riešiť špecifické analógové problémy, ale drift teploty, stabilita biasu a správanie pri úniku musia byť starostlivo kontrolované.

• Kremík

Kremík zostáva širokým predvoleným materiálom, pretože je stabilný, prívetivý k nákladom a typicky má oveľa nižší únik ako germánium. Prahový pokles sa často uvádza okolo 0,7 V pri strednom prúde, ale skutočné obvody ukazujú, ako veľmi sa táto hodnota mení s hustotou prúdu, teplotou a voľbou štruktúry. Dokonca aj v rámci „kremíkových diód“ sa správanie výrazne líši naprieč štandardnými PN, Schottky a rýchlymi/ultrarýchlymi PN rodinami.

Čo kremík ponúka v každodennom inžinierstve, je predvídateľnosť naprieč širokým prevádzkovým rozhraním a hlboký ekosystém možností balenia a histórie spoľahlivosti. V produkčnej práci sa táto predvídateľnosť často cíti oveľa pohodlnejšie ako prenasledovanie malej teoretickej efektívnostnej výhody, ktorá sa môže vytratiť, keď sú rozloženie a tepelný sklop skutočné.

• Širokopásmové (SiC, GaN)

Širokopásmové zariadenia zvyšujú praktické limity na napätie, teplotu a rýchlosť prepínania. Väčšie zakrivenia pásma a vyššie kritické elektrické polia umožňujú tenšie driftové oblasti pri danom blokovacom napätí, čo znižuje vodivé straty a podporuje rýchlejšie prepínanie s menej uloženým nábojom.

Dopad nie je obmedzený len na samotné zariadenie. Hrany prepínania sa stávajú strmšími, čo posúva zmeny do veľkosti magnetických súčastí, tepelnej stratégie a riadenia EMI. Širokopásmové súčiastky môžu poskytovať pôsobivú efektívnosť a hustotu, ale tiež majú tendenciu odhaľovať nepresnú geometriu slučky, slabú stratégiu tlmenia alebo voľnú kontrolu nad kmitaním a šumom v spoločnom móde. Keď sa okolitá dizajnová disciplína zladí s kapacitou zariadenia, výsledky sa môžu cítiť takmer bez námahy; keď nie, vlnové formy poskytujú okamžitú a pokornú spätnú väzbu.

GaN vs. SiC v praxi

• GaN: Silný kandidát, keď straty pri prepínaní stanovujú limit

GaN sa často volí v scenároch vysokofrekvenčného prepínania, kde nízka kapacita a rýchle správanie pri zotavení znižujú straty pri prepínaní. V praktických konštrukciách GaN zvyčajne odmeňuje rozloženia, ktoré udržujú indukčnosť slučky nízku a riadia dv/dt, pretože neúmyselné zapínanie a EMI sa inak rýchlo objavia.

Bežné príklady aplikácií: rýchlonabíjačky, vysokohustotné DC/DC stupne, vybrané RF výkonové stupne

Keď sú vykonané čisto, GaN umožňuje menšie magnetické súčiastky a vyššiu výkonovú hustotu. Keď sú vykonané neopatrne, môže sa javiť ako „mimoslovné“, aj keď základným dôvodom sú zvyčajne parazitické a rozloženie, nie fyzika zariadenia. Tento rozdiel má význam, pretože mení to, čo opravujete: geometria medi a tlmenie, nie náhodná výmena súčiastok.

• SiC: Pohodlná voľba, keď napätie, výkon a teplotný rezerva riadia dizajn

SiC sa často uprednostňuje v aplikáciách s vysokým napätím a vysokým výkonom — na miestach, kde elektrický stres a teplota nie sú zdvorilé. Prináša vysokú pevnosť pri prepätí, solídne správanie pri vysokých teplotách a povesť robustnosti v drsných výkonových prostrediach. V nasadených systémoch SiC často zmierňuje tepelné zaťaženie a zlepšuje účinnosť pri vyššom napätí, ale môže tiež presmerovať pozornosť na koordináciu izolácie, creepage/clearance a správanie pri prepätí.

Bežné príklady aplikácií: EV trakčné invertory, palubné nabíjačky, solárne invertory

Dizajnové tímy, ktoré považujú SiC za náhradný silicium, často prehliadajú, kde vyniká: správanie na systémovej úrovni pri náročnom elektrickom strese, nie len jednoduchú výmenu komponentov.

Praktické uznanie a pracovný tok výberu

Začnite tým, že si zapíšete prevádzkové hranice spôsobom, ktorý núti realizmus. Definujte maximálne spätné napätie s rezervou, kontinuálny a špičkový prúd, prijateľné straty, frekvenciu prepínania a skutočné tepelné prostredie (okolná teplota, prúdenie vzduchu, blízke zdroje tepla). Odtiaľ vyberte balenie, ktoré zodpovedá mechanickej ceste chladenia, ktorú skutočne máte, nie tej, ktorú by ste si priali mať.

Potom si vyberte materiálovú platformu a rodinu diód, ktorá najlepšie vyhovuje rovnováhe strát a správania pri prepínaní, ktoré môžete podporiť.

Možnosti rodín diód, ktoré sa bežne hodnotia: štandardný PN, rýchly/ultrarýchly PN, Schottky, SiC Schottky, riešenia založené na GaN

Práca na benchy často odhaľuje rozdiel medzi nominálnymi hodnotami a zostavenou realitou: nárazy spôsobené indukčnosťou v usporiadaní, vzostup teploty dominovaný montážnymi detailmi a prepínací výkon formovaný parazitickými kapacitami. Zvykom, ktorý sa často oplatí, je skúmať prepad pri diode, odhadnúť teplotu v zásuvke pomocou teploty puzdra plus predpokladov o tepelnom odporu a iterovať výbehy alebo zmeny usporiadania predtým, ako dospejete k záveru, že voľba zariadenia bola nesprávna.

Tento štýl validácie zvyčajne dosahuje stabilné riešenie rýchlejšie ako prechádzanie cez viaceré súčiastky, pričom fyzická implementácia zostáva nezmenená.

Výber materiálu sa zriedka správa ako izolovaná optimalizácia. Výber Si, Ge, SiC alebo GaN efektívne zaväzuje dizajn k režimu prepínacej rýchlosti, profilu EMI, tepelnému plánu a mechanickému štýlu implementácie. Mnohé úspešné tímy zistili, že najväčším krokom vpred nie je prijatie najnovšieho materiálu, ale voľba platformy, ktorá zodpovedá ich schopnosti ovládať parazitné efekty, overiť tepelné podmienky dôveryhodnými testami a udržiavať konzistenciu výroby.

Diely s veľkým priepustným pásmom môžu produkovať vynikajúce výsledky, ale benefity sa najjasnejšie objavia, keď je celý proces dizajnu, disciplína usporiadania, prax merania a opakovateľnosť výroby pripravené podporiť to, čo tieto zariadenia budú požadovať.

Charakteristiky diod

Výber diody sa obvykle darí lepšie, keď sa technický list považuje za súbor hraníc, ktoré musia prežiť skutočné vlny, reálny prenos tepla na doske plošných spojov a reálne tolerancie, namiesto zoznamu typických hodnôt, ktoré sa na papieri zdajú upokojujúce. Mnohé prekvapenia pri dizajne sa objavia pri prvom zapnutí, pretože dióda je súčasne elektrické zariadenie a tepelná záťaž, a tieto dve stránky na seba tlačia spôsobmi, ktoré sú pri výpočtoch na stole ľahko podceňované. Myslenie, ktoré šetrí čas neskôr, je predpokladať, že prvé merania budú vyzerať prísnejšie ako usporiadané, priemerné čísla, ktoré ste vypočítali, a potom vybrať a overiť zodpovedajúcim spôsobom.

Predný prúd sa zvyčajne zhroutí do tepelného rozpočtu

Maximálny predný prúd (IF) sa číta pravdivejšie, keď sa vykladá ako vykurovací strop viazaný na konkrétny obal a podmienky testovania, nie ako samostatný elektrický sľub. Strata prechodu je bežne približovaná ako:

Pcond ≈ IF × VF

V mnohých prepínacích alebo pulzných aplikáciách nie je celkové rozptýlenie diódy obmedzené len na vedenie; komutácia a tvar vlny môžu pridať výkon, ktorý schéma „neukazuje“. Odhad teploty v zóne zvyčajne nasleduje:

Tj ≈ Ta + (Ptotal × RθJA)

Ta odráža prostredie okolo zariadenia a RθJA sa dramaticky mení v závislosti od výberu obalu, plochy medi, prúdenia vzduchu, prepojovania a spôsobu mechanického upevnenia súčiastky. To isté číslo dielu sa môže správať slušne na otvorenom usporiadaní s veľkorysou medenou plochou a následne bežať nepríjemne horúco po densitém umiestnení, výsledok, ktorý sa môže zdať nespravodlivý, kým si neuvedomíte, že tepelné cesty sú efektívne súčasťou obvodu. Pri skorej voľbe sa často zdá, že je stabilnejšie začať od povolenej vzostupnej teploty (vašej tepelnej rezervy) a spätne počítať stálu prúdovú hodnotu, než začať od hlavných IF a dúfať, že doska sa o to postará.

Predné napätie (VF) sa mení spolu s prúdom, teplotou a hustotou prúdu, takže zaobchádzanie s ním ako s pevným konštantným číslom je miesto, kde mnoho odhadov strát ticho zlyháva. Známa „0,7 V“ je väčšinou mentálny skrat pre malý signálny kremičitý PN diódu pri umiernenom prúde; nie je to univerzálny ukotvenie.

Pri vyšších prúdoch VF zvyčajne rastie, čo znamená, že strata vedenia môže rásť rýchlejšie, než naznačuje prvý odhad. Pri vyšších teplotách sa VF pre kremičité PN diódy zvyčajne znižuje, čo môže posúvať zdieľanie prúdu v paralelných dráhach spôsobmi, ktoré sa zdajú byť protichodne intuitívne, keď ste očakávali stabilné rozdelenie.

Stabilnejší prístup je zaobchádzať s VF ako s obmedzeným rozsahom než ako s jednou peknou hodnotou. Ak vám záleží na predvídateľnom rozptýlení, používanie najhoršieho prípadu VF z kriviek technických listov pri zamýšľanom prúde a teplote zóny/okolia vo všeobecnosti prináša menej nepríjemných tepelných prekvapení než spoliehanie sa na typické číslo.

Nárazový prúd pri štarte, kapacitné nabíjanie a induktívny spätný ráz rutinne vytvárajú krátke predné nárazy, ktoré sa neukazujú v výpočtoch stálého prúdu. Diódy sa zvyčajne tolerujú tieto udalosti, keď sa zhodujú dve reality: vrcholový náraz je vo vnútri špecifikovanej nárazovej obálky a zahriatie v priebehu času zostáva v rámci toho, čo balenie a doska plošných spojov dokážu uvoľniť.

Podmienky na kontrolu:

• Vrcholový nárazový prúd zostáva v IFSM (non-repetitívny nárazový rating).

• Priemerné a RMS vykurovanie zostáva v rámci tepelnej obálky pre skutočný pulzný vlak.

Zvykom, ktorý znižuje tajomstvá polí, je porovnávať šírku impulzu, rýchlosť opakovania a energiu s pokynmi na preťaženie v technickej dokumentácii, namiesto predpokladu, že je krátky, takže to nevadí. Krátke pulzy stále vkladajú teplo do spojenia a opakované pulzy môžu rýchlejšie zvyšovať teplotu, ako sa očakáva, najmä keď je prúd vzduchu skromný alebo je doska termálne uzavretá.

Obratné napätie by malo sledovať skutočné špičky, nie len nominálne vodorovné hodnoty

Maximálne opakované obratné napätie (VRRM) je presvedčivejšie, keď je zvolené proti najhoršiemu uveriteľnému obratnému stresu, vrátane prenosov oscilácie, indukčných tranzientov a rýchlych okrajových prechodov, namiesto proti pokojnej, nominálnej hodnote. V skutočných montážach môže byť stabilné obratné napätie malou časťou skutočnej špičky, pretože parazitná induktancia a prechodové okraje radi vyrábajú špičky.

Zdroje, ktoré často zveličujú obratné špičky:

• Induktancia kábla

• Úniková induktancia transformátora

• Cievky relé a iné indukčné zaťaženia

• Rýchle prechodové okraje interagujúce s cudzími induktancemi a kapacitami

Mnohé návrhy začínajú s konzervatívnou napäťovou rezervou, často okolo dvojnásobku najhoršieho stabilného obratného napätia, a neskôr upravujú výber pomocou meraní a podrobných informácií v technickej dokumentácii.

Predmety, ktoré sa bežne prehodnocujú počas tej úpravy:

• Hranice prechodového napätia

• Správanie lavinových alebo preťažovacích

• Zmerané vlnové formy zachytené s vhodným sondovaním

Viac priestoru v VRRM nie je len o vyhýbaní sa preťaženiu; tiež to zvyčajne robí dizajn menej citlivým na prechody indukované rozložením a hromadením tolerancií. Tento extra priestor môže znížiť emocionálny trenie pri zapájaní, pretože strávite menej času hádkami s vlnovými formami, ktoré sú technicky povolené len v simulácii.

Obratné špičky sú často podceňované, pretože pomalé prístroje ich nikdy nezaznamenajú, a dokonca aj osciloskop ich môže zamaskovať, ak je šírka pásma obmedzená alebo sondovanie zavádza vlastnú osciláciu. Keď dióda sedí blízko induktora alebo prepínacieho uzla, je rozumné predpokladať, že prvý záznam osciloskopu odhalí obsah s vyššou frekvenciou, ako naznačovala simulácia, a potom zvoliť VRRM a možnosti tlmenia/útlmu s touto realitou na pamäti. V laboratóriu často rozhoduje nastavenie merania, či sa špička zdá "priehľadná" alebo "tajomná", takže sa oplatí považovať sondovanie za súčasť experimentu — nie za neutrálny pozorovateľ.

Správanie prepínania

Pri nízkych frekvenciách sa mnoho diód zdá byť zaměniteľných. S narastajúcou rýchlosťou okrajov sa začínajú dominovať diferenciátory viazané na ukladanú náboj a parazitické efekty, a objavujú sa ako straty, prebytky a šum, ktoré môžu byť prekvapivo tvrdohlavé.

Rýchlolíniové diferenciátory:

• Správanie obratnej obnovy

• Kapacita spojenia

• Interakcia s okolitými impedanciami, ktorá prevádza správanie zariadenia do EMI a oscilácií

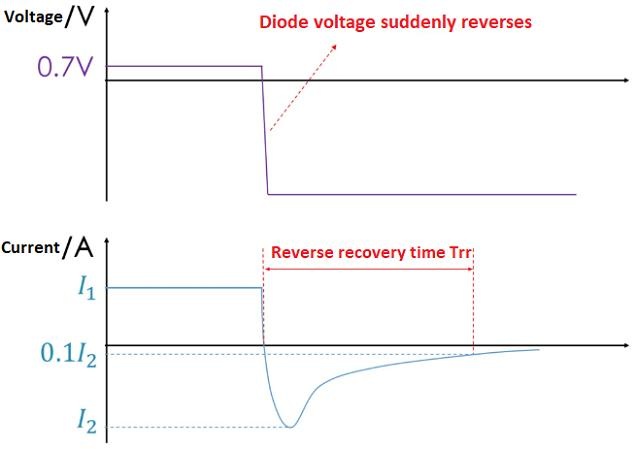

Štandardné PN diódy ukladajú náboj počas predného vodiča, a keď sú obratené, tento náboj musí byť odstránený, čím vytvára prúd obratnej obnovy. Tento prúd môže preložiť do dodatočnej disipácie a taktiež môže vzrušiť cudzí induktance, produkujúci prebytok, ktorý sa cíti "spojený s rozložením", aj keď fyzika diódy je základnou príčinou.

Typické následky obratnej obnovy:

• Vyššie prepínacie straty

• Napätie prebytkov cez cudzí induktance

• Horšie EMI správanie

Diódy s rýchlou obnovou znižujú uložený náboj. Schottkyho diódy väčšinou zabraňujú klasickej obratnej obnove menšinových nositeľov náboja, ale táto výhoda sa často páruje s vyšším únikom a v mnohých silicon Schottky rodinách, nižšou schopnosťou obratu napätia. SiC diódy sú často vyberané v stupňoch s vyšším napätím a vyššími frekvenciami, pretože kombinujú silnú napäťovú schopnosť s čistým správaním obnovy, čo môže uľahčiť účinnosť a prepínacie vlnové formy.

Lepšie správanie obnovy často znižuje, aké agresívne musí byť tlmenie. Dobrý návrh stále záleži, ale čistejšia obnova môže urobiť súlad práce a tepelné ladenie menej ako zápas.

Aj keď vyzerajú dopredu a vzadu DC hodnotenia pohodlne, kapacita spojenia môže zaťažiť uzol pri vysokej frekvencii spôsobmi, ktoré sa ľahko prehliadajú počas prehliadky schémy. Cj môže spomaliť prechody, vkladať prúd posunu do citlivých uzlov a rezonovať s slučkovou induktanciou.

Bežné efekty riadené Cj:

• Pomalšie okrajové prechody

• Prúd posunu do blízkych uzlov

• Rezonancie s induktanciou, ktoré sa objavujú ako oscilácie

Z tohto dôvodu si krivky kapacity v technickej dokumentácii často zaslúžia rovnakú pozornosť, akú by ste venovali krivkám obnovy. Pri benchworku je Cj častým dôvodom, prečo jedna dióda sa zdá byť tichá, zatiaľ čo iná spôsobuje, že konvertor sa cíti citlivo alebo ťažšie stabilizovať, a ten rozdiel je možné cítiť dlho predtým, než je jasne vysvetlený.

Exponenciálna I–V krivka znamená, že malé zmeny VF môžu výrazne zmeniť prúd

I–V vzťah diódy je exponenciálny, takže mierne posuny vo VF môžu spôsobiť veľké zmeny v prúde. Táto nelinearita sa najmä prejavuje, keď sa dióda používa ako klamp alebo riadiaci prvok, nie ako jednoduchý usmerňovač.

Aplikácie, kde sa táto nelinearita rýchlo prejaví:

• Klampovacie obvody

• OR-ing aplikácie

• Zmena úrovne

• Riadenie prúdu

Teplotný drift a rozšírenie výroby môžu posunúť VF dostatočne na to, aby materiálne zmenili prúd, preto sú „typické“ krivky užitočné na vybudovanie intuície, ale neposkytujú veľký pokoj na mysli, keď potrebujete predvídateľný limit. Ak dióda chráni drahú elektroniku, navrhovanie okolo najhorších kriviek sa často zdá byť disciplinovanejšie ako stávkovanie na typické správanie.

Zmeny teploty ovplyvňujú viaceré správanie diódy naraz a tieto zmeny sa ne vždy „pomáhajú“ na rovnaký smer. Výsledkom je, že kontrola pri izbovej teplote môže vyzerať ako v poriadku, zatiaľ čo test teplého obalu odhalí skutočné obmedzenie.

Teplotou spôsobené posuny často zahŕňajú:

• Správanie VF (často klesá s teplotou pri PN kremíku)

• Únikový prúd (často silno rastie s teplotou)

• Zúženie bezpečných prevádzkových limitov, pretože teplotný gradient má menej priestoru na „dýchanie“

Mnoho tvrdohlavých problémov s diódami je spúšťaných teplotou, objavujú sa iba po tom, čo doska bola namočená, obal sa zahreje alebo je prostredie jednoducho horúce. Zohľadnenie týchto podmienok vopred znižuje šance na prototyp, ktorý sa správa perfektne na stoloch a zle v realistickom prostredí.

Voľba materiálu a rodiny

Kremík je naďalej populárny v dizajnoch všeobecného použitia, pretože zvyčajne ponúka nízky únik a robustné správanie naprieč bežnými prevádzkovými teplotami a napätím. Diely z germánia typicky vykazujú vyšší únik pri rovnakej teplote, čo ich robí menej atraktívnymi v mnohých moderných dizajnoch, okrem výklenkových potrieb.

Rýchla mapa bežných rodín:

• Schottky: nízky VF pri skromnom napätí a rýchle správanie, často spárované s vyšším únikom a obmedzeným VRRM vo viacerých rodinách.

• SiC: silné vysokonapäťové schopnosti a čisté prepínanie, často s vyšším VF pri nízkom prúde ako kremíkový Schottky.

• Rýchly PN: zlatý stred, keď náklady/dostupnosť vedú rozhodovanie, pričom správanie pri zotavení si stále vyžaduje overenie.

Perspektíva výberu, ktorú mnohé tímy považujú za upokojujúcu, je rozhodnúť sa skoro, ktoré obmedzenie pravdepodobne dominuje vašej iterácii dizajnu: ste obmedzení stratami/teplotou, alebo ste obmedzení šumom/kolísaním? Takýto rámec vás často rýchlejšie nasmeruje k správnej rodine diódy, ako obsesívne študovať akýkoľvek jediný parameter.

Identifikácia polarity

Katódový pás je zvyčajne najrýchlejším vizuálnym signálom, ale označenia sa líšia naprieč balením, orientáciou pásky, cievkami a dodávateľmi, a nejednoznačnosť sa zvyčajne objavuje presne vtedy, keď ste unavení alebo sa pohybujete rýchlo. Keď by chyba polarity stála prototyp, zbytočne by sa stratilo čas na ladenie alebo vytvorilo mätúce režimy zlyhania, rýchly DMM test v režime testovania diódy je nízko-nákladový spôsob, ako znížiť toto riziko.

Čo obyčajne ukazuje rýchla kontrola v dióde:

• Priama smer: plausibilný VF

• Obrátený smer: OL alebo oveľa vyšší údaj

Tento malý krok zabraňuje neprimeranému podielu problémov pri včasnom spustení, obzvlášť keď boli diely prebalené, ručne umiestnené alebo nahradené počas obstarávania.

Pracovný tok, ktorý často prežije prvé zostavenie dosky

1) Definujte stabilné a prechodné obrátené napätia, potom vyberte VRRM s rezervou na základe meraných alebo realisticky modelovaných špičiek.

2) Odhadnite konduktívne a prepínacie straty, potom overte Tj pomocou tepelnej dátovania balíčkov a skutočných podmienok chladenia PCB (meď, prúd vzduchu, hustota umiestnenia).

3) Vyberte rodinu diódy na základe rýchlosti prepínania a správania EMI, nielen na základe VF.

4) Overte pomocou benčových vlnových tvarov pri teplote; blízko prepínacích uzlov očakávajte, že prvý záznam zo skúmavky odhalí stres súvisiaci s hranou, ktorý vyzeral menší v predbežnej analýze.

5) Zafixujte výber iba po tom, čo sú reprezentované skutočné podmienky rozloženia a tepelného stavu, pretože balenie a meď často ovplyvňujú výsledok viac, ako naznačuje schéma.

Praktické metódy na testovanie diód

Test diody zriedka úspešne vychádza z honby za dokonalým číslom; úspešne potvrdzuje smerovosť, odhaľuje zjavné módy poruchy a rozpoznáva, kedy vonkajší obvod skresľuje meranie. Multimeter v režime diody je zvyčajne najrýchlejšie kontrola v teréne, pretože aplikuje malý riadený prúd a hlási úbytok napätia dopredu, ale meranie sa stáva oveľa významnejším, keď máte na pamäti kontext: typ diody, očakávaný prúdový rozsah a či je zariadenie merané v obvode alebo izolovane. Keď príznak a merač nesúhlasia, často je to nastavenie merača, ktoré musí byť dôvtipnejšie, nie vaša trpezlivosť.

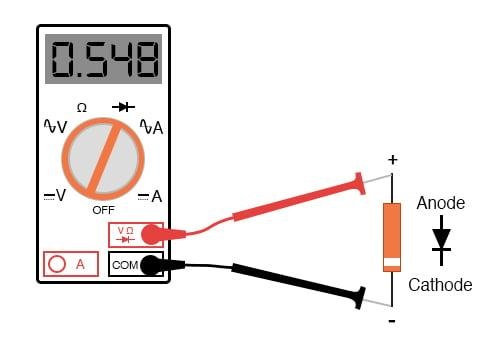

Použitie DMM v režime diody

Položte červenú sondou na anódu a čiernu sondou na katódu. Zdravá kremíková dióda typicky vykazuje hodnoty okolo 0,55–0,85 V, pričom presná hodnota závisí od testovacieho prúdu DMM a štruktúry diody. Germániové zariadenia často ukazujú nižšie, približne 0,2–0,35 V.

Otočte sondami. Zdravá dióda typicky zobrazuje OL, veľmi vysoké meranie alebo žiadnu indikáciu vedenia. Pri odhaľovaní porúch je často presvedčivejšie správanie, ktoré vedie jedným smerom a blokuje na druhom, ako presné číslo dopredu.

Ak dióda vykazuje takmer 0 V v oboch smeroch, je efektívne skratovaná; to často nasleduje po preprúde, udalostiach s reverznou polaritou alebo šokovom namáhaní.

Ak to ukazuje OL v oboch smeroch, môže byť otvorená, vnútorné prasklá, zle spájkovaná alebo jednoducho nie je dostatočne poháňaná meračom na to, aby sa predčilo (scenár, ktorý sa objavuje s niektorými LED diódami, určitými Schottky dielmi v závislosti od správania merača a sériovými reťazcami diód).

Je tiež dôležité zachovať emocionálnu zdrženlivosť: mierne odchýlené VF automaticky neznamená, že súčiastka je zlá. Mnohé fungujúce diódy vykazujú vyššie hodnoty, keď sú studené, nižšie, keď sú teplé, a posúvajú sa v závislosti od testovacieho prúdu DMM. Ak je smerovosť správna a VF je plausibilný pre rodinu diód, často to stačí pre prvé kolo odhaľovania porúch.

Prečo merania v obvode zavádzajú

Testovanie v obvode môže klamať, pretože prúd DMM môže prechádzať cez paralelné komponenty, nie cez cieľovú diódu. Alternatívne cesty často zahŕňajú odpory, iné diódy, tranzistorové spojky a štruktúry ochrany vstupu IC. Výsledok môže vyzerať presvedčivo normálne, aj keď je testovaná dióda otvorená, alebo môže ukazovať vedenie oboma smermi, aj keď je dióda v poriadku.

Najčasovejšie prípady majú tendenciu zahŕňať koľaje a signálne linky pripojené k IC, kde interné ochranné diódy môžu obmedziť prúd merača a napodobniť nečakaný úbytok napätia dopredu.

Pre zvýšenie dôvery zdvihnite jeden vodič alebo inak izolujte diódu od okolia. Zdvihnutie jedného vodiča je zvyčajne dostatočné; je to rýchlejšie ako úplné odstránenie, je to šetrnejšie pre pads a zabraňuje predĺženému odstraňovaniu porúch na základe falošných vodivých ciest.

Pracovný postup, ktorý sa často zdá byť účinný, je:

• Testujte najprv v obvode ako triáž.

• Ak je nejasný, izolujte jeden vodič a znova testujte.

Tento dvojkrokový návyk šetrí čas, pričom sa stále zbieha k záveru, na ktorom sa môžete postaviť.

Špeciálne diódy

Schottky diódy

Schottky diódy často vykazujú hodnoty okolo 0,15–0,45 V, takže číslo, ktoré sa zdá byť príliš nízke, môže byť úplne legitímne. Široko sa používajú v napájacích zdrojoch a vysokorýchlostnej usmernení, pretože úbytok napätia dopredu môže byť nižší.

Jeden praktický upozornenie: Schottky diódy môžu degrádovať rozvojom zvýšeného úniku predtým, ako zjavne zlyhajú a vytvoria skratu. Základný DMM test môže stále vyzerať akceptovateľne, zatiaľ čo obvod sa správa zle pod napätím. Ak príznaky naznačujú únik (nečakaný odber na pohotovostnom režime, koľaje, ktoré poklesnú, diely, ktoré sa zohrejú na nečinnosti), kontrola reverzného úniku pomocou DC napájania a sériového odporu môže odhaliť to, čo režim diody nemusí.

LED diódy

Úbytok napätia LED je vyšší ako u štandardných kremíkových diód: červená je často okolo 1,8 V, zatiaľ čo modrá/biela môže prekročiť 3 V. Niektoré DMM neposkytujú dostatočné napätie v režime diody na to, aby vpred polarizovali určité LED diódy, takže merač môže ukazovať OL, aj keď je LED zdravá.

Pre overenie LED je obvykle lepší zdroj s limitovaným prúdom (malý zdroj plus odpor), než sa spoliehať len na režim diody, a znižuje to šancu na náhodný preprúd pri testovaní.

Zenerove diódy

Na DMM vyzerá Zener typicky ako normálna dióda v prednom smere. Definujúcim správaním je napätie reverzného prelamovania (Vz), ktoré väčšina DMM režimov diody nemôže dosiahnuť.

Na overenie akcie Zeneru použite DC napájanie a sériový odpor, reverzno polarizujte Zener a merajte napätie naprieč ním. Vyberte odpor tak, aby prúd bol v bezpečnom rozsahu. To zhodnotí test s tým, ako sa súčiastka správa v skutočných obvodoch, a vyhne sa falošnému pocitu pohodlia pri kontrole iba vpred.

IR LED diód

IR LED diódy často nežiaria viditeľne. Kamedza telefónu často dokáže zachytiť vyžarovanie ako slabé svetlo, keď je LED vpred-biased, čo sa stáva pohodlným potvrdzovacím krokom, keď je čítanie DMM nejasné alebo keď chcete overiť, že zariadenie vyžaruje, skôr než len vedie.

Prechádzanie za Pas/Neúspech

Dobrý test diódy zodpovedá na tri otázky: či vedie v zamýšľanom smere, či blokuje v reverznom smere za testovacích podmienok a či správanie zodpovedá typu diódy použitým v danom obvode. Číslo predpätia sa často najlepšie považuje za odtlačok prsta, ktorý podporuje hypotézu, nie ako prísny audit špecifikácií.

Pri odstraňovaní problémov nejednoznačné merania zvyčajne ukazujú buď paralelné obvodové cesty, alebo nezrovnalosť medzi testovacou metódou a rodinou diód. Keď sa výsledky meradla a symptómy obvodu rozchádzajú, je často rozumnejšie dôverovať symptómom a vylepšiť test: oddeliť jeden vodič, aplikovať kontrolovaný prúd alebo overiť Zenerovo preťaženie s napájacím zdrojom. Tento prístup znižuje množstvo opráv a pomáha sa vyhnúť výmene funkčných súčiastok, zatiaľ čo skutočná porucha zostáva nedotknutá.

Funkcie diód a aplikácie v reálnom svete

Dióda si zaslúži svoju reputáciu z orientovanej vodivosti, no skutočné obvody sa zriedka správajú ako čistý „jednosmerný prvok.“ Tá asymetria sa stáva praktickým páčkou pre formovanie vĺn, smerovanie energie tam, kde je vítaná, a odrážanie jej tam, kde spôsobuje problémy. Pri každodennej práci na návrhu je ťažké nevyvinúť zdravý rešpekt k dióde ako k nelineárnemu spínaču, ktorého predpätie, kapacita spojenia, reverzné zotavenie, únik a teplotný drift zanecháva viditeľné odtlačky na správaní systému. Zaobchádzanie s tými neideálnymi vlastnosťami ako s prvotriednymi vstupmi pre návrh má tendenciu znižovať prekvapenia v neskorších fázach na lavici.

Detekcia obálky v AM prijímačoch

V AM prijímaní sa dióda bežne používa na špičkové/obálkové usmernenie. Potlačením negatívnej polarity RF nosiča sa modulačná obálka stáva dostupnou ako napätie podobné základnému pásmu na výstupe detektora. RC sieť, ktorá nasleduje, následne vyhladzuje usmernené RF, obchodujúc so zvyškovým vlnobitím proti schopnosti sledovať skutočné dynamiky zvuku.

Výber RC časovej konštanty pri zachovaní počuteľných detailov

Hodnota RC sa nakoniec pohybuje v úzkom rozsahu orientovanom na prax, pretože musí súčasne uspokojiť dve protichodné správanie: udržiavať náboj medzi RF špičkami, ale stále sa uvoľniť dostatočne rýchlo na sledovanie obálky.

RC ciele, ktoré sa zvyčajne osvedčujú v konvenčných AM obálkových detektoroch:

• RC podstatne dlhšia ako obdobie nosiča, aby sa kondenzátor medzi RF špičkami nevypúšťal významne.

• RC podstatne kratšia ako najrýchlejšie obálkové variácie záujmu, takže výstup môže sledovať zmeny v zvuku.

Keď sa RC posunie príliš malé, výstup detektora nesie nadmerné RF vlnobitie; po zosilnení sa výsledok často prejavuje ako zrnitý alebo hlučný a osciloskopový záznam zvyčajne vyzerá nepokojne. Keď sa RC posunie príliš veľké, kondenzátor sa drží na špičkách; detektor potom nedokáže sledovať rýchly pokles obálky, čo produkuje diagonálne orezávanie, ktoré poslucháči často popisujú ako otupené údery a zníženú jasnoť. Bežný prístup k ladenie začína s nosnou frekvenciou a najvyššou požadovanou audio frekvenciou, následne po úprave RC, pričom sa kontroluje skreslenie na oscilloskope a sledujú sa zmeny v jasnosti reči alebo odpovedi perkusie.

Neideálne správanie diód, ktoré sa prejavujú v výsledkoch detekcie

Predpätie a kapacita spojenia pravidelne ovplyvňujú výkon obálkového detektora spôsobmi, ktoré je ľahké podceňovať, pokiaľ sú zapojené slabé signály. Pri nízkych amplitúdach RF sa správanie predpätia javí ako efektívny detekčný prah, takže citlivosť klesá skôr, než intuitívne naznačuje. To je jeden z dôvodov, prečo sa malé signálne diódy a Schottky diódy často vyberajú na detekciu slabých signálov AM: obvod sa jednoducho „prebudí“ skôr.

Kapacita spojenia môže tiež pôsobiť na ladený obvod, znižujúc Q alebo posúvaním rezonancie a ticho redukuje selektivitu. Ak je detektor pripojený bez bufferovania, alebo je presunutý počas rozloženia, odpoveď predného konca sa môže posunúť dostatočne, aby bola merateľná. Myslenie, ktoré má tendenciu sa vyplatiť, je považovať diódu detektora za súčasť RF siete, nie ako blok „iba pre zvuk“; výmena typov diód alebo presun pripojenia detektora často mení RF správanie súčasne, aj keď základný výstup stále vyzerá dôveryhodne.

Usmernenie výkonu

Usmerňovače prekladajú striedavý prúd (AC) na pulzujúci jednosmerný prúd (DC), aby filtrovanie a regulácia mohli produkovať použiteľné napájacie napätia. Smerová vodivosť umožňuje usmernenie, ale topológia do značnej miery určuje, ako vyzerá ripplovanie, ako ťažko je transformátor zaťažovaný a kde dochádza k strate účinnosti. V praxi sa rozhodnutia o usmerňovači často nielen objavujú ako teplo, počuteľné hučanie transformátora alebo neočakávané poklesy zaťaženia, zvyčajne v najmenej vhodnom čase.

Usmerňovače s polovičnou vlnou

Usmerňovač s polovičnou vlnou používa jednu diódu a iba jednu polovlnu striedavého vlnového tvaru. Obvod je jednoduchý na zostavenie a lacný, ale nepoužitá polovina vlny efektívne necháva dostupnú energiu na stole. Ripplovanie sa objavuje na frekvencii siete, čo má za následok, že filtrovanie sa javí ako odolnejšie, než sa očakáva, a navádza dizajnérov k väčším rezervoárovým kondenzátorom a k akceptovaniu vyšších prúdov pri nabíjaní.

Tieto vrcholové prúdy môžu zaťažovať diódu a transformátor a môžu preháňať pokles napätia, ak je impedancia zdroja malá. Na pracovnom stole sa to často prejavuje ako „vyzeralo to v poriadku bez zaťaženia, potom sa to zrútilo, keď som požiadal o prúd“, čo je menej tajomné, ak sa pulzujúca vodivosť vykreslí miesto priemerovania.

Usmerňovače s úplnou vlnou

Usmerňovač s úplnou vlnou používa štyri diódy na usmernenie oboch polov striedavého vlnového tvaru. Frekvencia ripplovania sa zdvojnásobuje, čo často uľahčuje dosiahnuť stanovený cieľ ripplovania s menšou kapacitou ako pri prístupe s polovičnou vlnou a regulácia zaťaženia je zvyčajne lepšia. Výmenný obchod je, že prúd preteká dvoma diódami sériovo počas každého vodivého intervalu, takže straty vodivosti stúpajú v porovnaní s ideálnym spínačom alebo niektorými usporiadaniami so spoločným stredovým vývodom.

V mnohých skutočných konštrukciách sa tepelná správanie stáva rozhodujúcim obmedzením. Aj mierne priemerné prúdové zaťaženia môžu spôsobiť viditeľné prehrievanie, pretože prúd prichádza v úzkych vrcholových hodnotách blízko hrebeňa striedavého vlnového tvaru. Správanie vrcholového prúdu sa často stáva zrejmým až po meraní teploty diódy počas udržateľných podmienok zaťaženia, namiesto spoliehania sa iba na výpočty priemerného prúdu.

Výber diód pre usmerňovače

Voľba diódy pre usmerňovač je typicky vyvážený čin naprieč elektrickými stratami, správaním pri prepínaní a toleranciou stresu.

Bežné faktory výberu, ktoré sa zvyčajne vyvažujú počas návrhu:

• Dopredné napätie pri skutočnom prevádzkovom prúde (nižší pokles zvyčajne znamená menšiu disipáciu, najmä na nízkonapěťových linkách).

• Správanie reverzného zotavenia (rýchle/ounské zotavenie zvyčajne znižuje straty pri prepínaní a znižuje prenášaný/žiarený šum v prostrediach s vyššími frekvenciami).

• Schopnosť preťaženia a tepelný odpor (pulzy nabíjania a náraz môžu dominovať stresu aj pri miernom priemernom prúde).

Pri frekvencii siete bežné kremíkové diódy často vykonávajú adekvátne a predvídateľne. V meničoch s vyššími frekvenciami sa reverzné zotavenie môže stať hlavným zdrojom strát a EMI; v tom momente sa často vyberajú Schottky diódy, rýchle zotavenie kremíka alebo možnosti s širokým pásmovým medzerou, pretože ich správanie pri prepínaní je jednoduchšie udržiavať ticho a chladno, ak sa rozloženie a parazitné efekty spracovávajú s rovnakou starostlivosťou.

Regulácia napätia a ochrana

Zenerove diódy fungujú v reverznej prevrhnutí, aby udržali približne konštantné napätie, čo podporuje indukčné referencie a klampiarske správanie. V praxi sa môžu zdať klamlivo jednoduché: jedna súčiastka, jeden odpor, hotovo; až kým sa neuplatnia extrémy linky, zaťaženia a teploty a „ľahká klampa“ sa premení na problém s prehrievaním a toleranciou.

Návrh Zener biasu naprieč pohybom linky a zaťaženia

Zenerov regulátor s indukciou používa sériový odpor (alebo zdroj prúdu) na obmedzenie prúdu. Návrh úlohy je udržať Zener v prevádzkovom regióne, kde sa správa ako použiteľná referencia bez toho, aby bola vystavená škodlivému disipácii.

Limity prúdu Zener, ktoré dizajnéri zvyčajne vynucujú:

• Nad prúdom na kolene, aby bol Zenerovo napätie primerane stabilné a dynamická impedancia bola dostatočne nízka pre požadovanú presnosť.

• Pod maximom povoleným mocou disipácie pri najhoršom prípade vchádzajúceho napätia a minimálneho prúdu.

Dlhodobá spoľahlivosť často závisí od veľkosti odporu pod najhoršími podmienkami, nie pod normálnymi prevádzkovými podmienkami. Vysoké vstupné napätie, slabé zaťaženie, studený štart a vysoká okolitá teplota môžu dramaticky zvýšiť disipáciu Zenerovej moci v porovnaní s typickou prevádzkou. Tepelný vzostup nie je len obavou o spoľahlivosť; ovplyvňuje aj drift, a účinný výkon závisí do značnej miery na tom, ako dobre je teplo odvádzané medenou plochou, prúdením vzduchu a podmienkami uzavretia.

Keď Zener stále získava svoje miesto v modernej hardvérové

Prepínacie regulátory zvyčajne poskytujú lepšiu účinnosť a širší praktický rozsah zaťaženia než Zenerový regulátor s indukciou, najmä keď je prúd zaťaženia väčší než malý. Napriek tomu zostáva Zener atraktívna v úlohách, kde sa ich správanie javí ako jednoduché, rýchle a ľahko rozpoznateľné v podmienkach poruchy.

Bežné použitia Zenerov v moderných dizajnoch:

• Ochrana proti prepätiu na vstupoch napájania.

• Potláčanie transientov pre pomalé až stredne silné energetické podujatia (často v kombinácii s sériovým odporom alebo špeciálnym prvkom TVS).

• Jednoduché generovanie referenčných hodnôt, kde nie je prioritou presnosť a strata energie je prijateľná.

Perspektíva dizajnu, ktorá má tendenciu znižovať sklamania, spočíva v tom, aby sa mnoho Zenerových realizácií považovalo predovšetkým za obmedzovače napätia, pokiaľ nie je rozpočet prúdu a tepelný režim dostatočne stabilný na podporu skutočného regulačného správania s predvídateľným driftom.

Súčasné rodiny diód a aplikácie s vysokým dopadom

Moderné diódy pokrývajú niekoľko materiálov a štruktúr, pričom každá je laděná podľa obmedzení, ako sú predné straty, rýchlosť prepínania, teplotná odolnosť, blokovacie napätie alebo optické vyžarovanie. Praktické ponaučenie je, že „dióda je dióda“ prestáva byť užitočným vyjadrením, akonáhle frekvencia, teplo a parazitické javy začnú riadiť rozvrh.

LED

LED môžu byť efektívne zdroje svetla, ale reagujú skôr ako zariadenia poháňané prúdom než ako napätím definované záťaže, pretože predné napätie sa líši v závislosti od teploty a výrobných tolerancií. Pre malé indikátory môže byť prístup s iba odporom akceptovateľný, hoci jednotnosť jasu často kolíše s dodávkou a teplotou. Pre osvetlenie zvyčajne vodiče konštantného prúdu poskytujú stabilnejší jas, lepšie výsledky životnosti a konzistentnejšie farebné správanie, výhody, ktoré sú viac ocenené po tom, čo vidíme, ako rýchlo môže „takmer rovnaká LED“ vyzerať rôzne naprieč jednotkami.

Schottkyho diódy

Schottkyho diódy ponúkajú nízke predné napätie a v podstate žiadne zotrvanie späť, čo ich robí výbornou voľbou, keď je dôležitá strata vodivosti alebo čistota prepínania.

Typické vzory nasadenia Schottkyho diódy:

• Napájacie vodiče s nízkym napätím, kde desiatky alebo stovky milivoltov prekladajú do skutočnej efektivity a rezervy.

• Rýchlosť v oblasti digitálnych liniek a prepínacích uzlov, kde by zotrvanie náboja inak vnášalo šum.

Nevýhody sa prejavujú ako vyšší spätný netesnosť a často nižšie hodnotenia spätného napätia ako mnohé PN diódy, čo môže byť nepríjemné pri vyšších teplotách alebo na vodičoch s vyšším napätím.

SiC a GaN zariadenia

Zariadenia SiC a GaN môžu znížiť straty vedenia a prepínania v aplikáciách s vysokou účinnosťou v oblasti prevodu energie, a podporujú vyššie prepínacie frekvencie, ktoré môžu zmenšiť magnetické a kondenzátorové prvky. Na oplátku sa rozmiestnenie, parazitická indukčnosť a stratégie ovládania stávajú menej tolerantné. Nie je nezvyčajné, že očakávané zisky účinnosti sa erodujú, keď vyžarovanie spôsobuje pomalšie hrany alebo keď je pridané dodatočné EMI filtrovanie na obnovenie súladu. Výber zariadenia získava pozornosť, ale fyzická realizácia je miestom, kde sa sľub buď naplní, alebo tiše spotrebuje.

Laserové diódy

Laserové diódy umožňujú optické vlákna, meranie a snímanie, pričom vyžadujú starostlivé ovládanie prúdu, teploty a optických podmienok spätnej väzby. Malé zmeny v točivom prúde alebo tepelnom stave môžu presunúť vlnovú dĺžku a výstupný výkon dosť významne na to, aby to ovplyvnilo systémové metriky. Robustné dizajny zvyčajne zahŕňajú obmedzenie prúdu, mäkké spúšťacie správanie a ochranu proti odrazom a ESD, pretože módy zlyhania majú tendenciu byť náhle, nie postupné.

Dátové diódy

Architektúry „dátový dióda“ zabezpečujú jednosmerný prenos prostredníctvom fyzickej a elektrickej štruktúry, namiesto toho, aby sa spoliehali iba na politiku softvéru. Rozhranie je usporiadané tak, aby sa návratový kanál nielenže zakazoval, ale bol predpísane neprítomný. V prostrediach s vysokou zárukou to preformuluje bezpečnosť do menších hardvérových hraníc, ktoré môžu byť kontrolované a overené, čo sa často lepšie zosúlaďuje s dlhodobou prevádzkovou dôverou než neustálym dohľadom nad konfiguráciou.

Praktický kontrolný zoznam pre výber

V rámci týchto aplikácií voľba diódy zvyčajne spočíva v krátkom zozname neideálnych parametrov, ktoré rozhodujú o tom, ako sa obvod správa v reálnych vlnových formách a reálnych teplotách.

Parametre, ktoré často oddeľujú čisté zostavenie od problematického:

• Predné pokles pri skutočnom pracovnom prúde.

• Rezerva spätného napätia, vrátane transientov.

• Spätné zotrvanie a kapacita spojenia.

• Netesnosť pri teplote.

• Tepelná cesta plus schopnosť pulzného/rázového prúdu.

• Mechanické a rozmiestňovacie obmedzenia, keďže parazity môžu dominovať pri vysokých rýchlostiach.

Základná funkcia obvodu sama o sebe nezaručuje stabilný výkon. Spoľahlivá prevádzka závisí od vyváženia fyziky zariadenia, topológie obvodu, frekvenčného správania, tepelných podmienok a najhorších podmienok vlnovej formy, vrátane situácií, ktoré je ťažké reprodukovať počas počiatočného testovania.

Záver

Diódy zostávajú nevyhnutné, pretože poskytujú jednoduchú a spoľahlivú kontrolu prúdu v elektronických obvodoch. Skutočný výkon závisí od predpätia, spätného úniku, hodnotenia prerušenia, rýchlosti prepínania, tepelných limitov a fyzickej konštrukcie. Správny výber a testovanie diódy pomáhajú predchádzať poruchám, zlepšovať účinnosť, znižovať šum a zabezpečovať stabilný chod v usmerňovačoch, ochranných obvodoch, signálnych cestách, napájacích zdrojoch a moderných vysokorýchlostných systémoch.

Často kladené otázky [FAQ]

1. Prečo sa špičky spätného napätia v obvodoch diód často stávajú omnoho vyššími ako nominálne napájacie napätie?

Špičky spätného napätia sú obyčajne zosilnené parazitickou induktanciou, induktanciou úniku transformátorov, reléovými cievkami a rýchlymi prechodmi prepínania, ktoré interagujú s kapacitnou hodnotou PCB a geometrickým usporiadaním kabeláže. V mnohých praktických obvodoch stálé spätné napätie uvedené na papieri predstavuje iba zlomok skutočného vrcholového napätia, ktorému je vystavené počas prepínacích udalostí. Tieto špičky môžu byť dostatočne silné na prekročenie hodnotení VRRM, aj keď nominálne napájacie napätie sa zdá byť bezpečné. Skutočné vlnové formy prepínania sú preto starostlivo hodnotené namiesto toho, aby sa spoliehali iba na výpočty v ustálenom stave.

2. Prečo je výber VRRM založený na skutočnom prechodovom správaní, a nie iba na nominálnom napájacom napätí?

Výber VRRM založený iba na nominálnom prevádzkovom napätí často ignoruje pískanie, prechodné preťaženie, efekty kabeláže a indukčné správanie pri prepínaní, ktoré sú viditeľné počas skutočnej prevádzky. Praktické návrhy zvyčajne zahŕňajú dodatočnú napäťovú rezervu na tolerovanie neočakávaných špičiek a stresu spôsobeného usporiadaním. Dióda s väčším priestorom pre spätné napätie sa zvyčajne správa predvídateľnejšie pri uvádzaní na prevádzku, pretože sa stáva menej citlivou na parazitné efekty a neistotu merania.

3. Prečo sa správanie spätného zotavenia stáva kriticky dôležitým pri vysokej frekvencii prepínania?

Pri vysokých rýchlostiach prepínania je potrebné odstrániť uložený náboj vo vnútri konvenčných PN diód, keď sa zariadenie prechádza do spätného biasu. Tento spätný zotavovací prúd zvyšuje straty pri prepínaní a môže excitovať zbytočnú induktanciu, čo spôsobuje prekročenie, pískanie a EMI. Ako sa zvyšuje frekvencia prepínania, spätné zotavenie čoraz viac ovplyvňuje tepelné správanie a kvalitu vlnovej formy, čo robí rýchlo zotavujúce a Schottky zariadenia atraktívnejšími v dizajne vysokorýchlostných meničov.

4. Prečo Schottky a SiC diódy často zlepšujú výkon prepínania v porovnaní so štandardnými PN diódami?

Schottky diódy sa vo veľkej miere vyhýbajú klasickému spätnému zotaveniu minoritných nosičov, čo pomáha znižovať straty pri prepínaní a prekročenie. SiC diódy kombinujú vysokú schopnosť spätného napätia s mimoriadne čistým správaním zotavenia, čo ich robí veľmi účinnými v systémoch s vysokým napätím a vysokou frekvenciou. Tieto charakteristiky často zjednodušujú kontrolu EMI a znižujú množstvo agresívneho tlmenia potrebného na stabilizáciu vlnových foriem prepínania.

5. Prečo je kapacitancia spojov diódy považovaná za hlavný problém v obvodoch s vysokou frekvenciou?

Kapacitancia spojov interaguje s okolitou induktanciou a impedanciou, vytvárajúc rezonancie, pomalšie prechody, výtlakové prúdy a pískanie. Aj keď sa hodnoty prúdu dopredu a spätného napätia javia ako prijateľné, nadmerná kapacitancia môže zhoršiť rýchlosť prepínania a vnášať nechcený šum do blízkych uzlov. Vo vysokorýchlostných systémoch sa kapacitancia spojov často stáva jedným z skrytých faktorov ovplyvňujúcich EMI a stabilitu vlnovej formy.

6. Prečo môžu odhady strát z predpätia stať nepresnými, ak sa VF považuje za pevne stanovenú hodnotu?

Predpätie sa neustále mení v závislosti od teploty, úrovne prúdu a hustoty prúdu. Bežné predpoklad „0,7 V“ odráža iba obmedzené prevádzkové podmienky pre kremíkové PN diódy. Pri vyššom prúde môže VF výrazne vzrásť a zvýšiť stratu vedenia nad počiatočné očakávania. Pri zvýšenej teplote sa správanie VF môže tiež zmeniť pri zdieľaní prúdu v paralelných dráhach, čím vytvára tepelnú nevyváženosť a nepredvídateľnú disipáciu. Spoľahlivé tepelné odhady preto závisia od používania kriviek v technických listoch pri realistických prevádzkových podmienkach.

7. Prečo sú krátke impulzové udalosti stále nebezpečné, aj keď priemerný prúd diódy zostáva nízky?

Krátke impulzy, ako je zapínací náraz, induktívne spätné napätie a nabíjanie kapacít, vniesť veľké množstvo energie do spojovej diódy počas veľmi krátkych časových intervalov. Opakované nárazy môžu akumulovať teplo rýchlejšie, ako sa očakávalo, najmä keď je prúdenie vzduchu a rozloženie tepla na PCB obmedzené. Aj keď sa priemerný prúd javí ako skromný, opakované napätie impulzu môže postupne urýchliť tepelnú únavu a dlhodobú degradáciu.

8. Prečo usporiadanie PCB silno ovplyvňuje správanie prepínania diódy a výkonnosť EMI?

Prepínacie slučky s veľkou indukčnosťou zosilňujú presah, oscilačné javy a spätné zotavenie. Dlhé vodiče, slabé uzemnenie a nekontrolované cesty návratu prúdu umožňujú parazitnej indukčnosti prevádzať rýchle prepínacie hrany na problémy EMI. Aj kvalitná dióda môže v indukčnej schéme fungovať zle. Návrhy s kompaktnými prúdovými slučkami a kontrolovanými cestami návratu zvyčajne produkujú čistejšie prepínacie vlnové formy a predvídateľnejšie tepelná správanie.

9. Prečo inžinieri často overujú správanie diód pomocou reálnych meraní osciloskopom namiesto spoliehania sa len na simulácie?

Simulácie často podceňujú parazitnú indukčnosť, správanie konektorov, účinky káblov a vysokofrekvenčné oscilácie, ktoré sa objavujú v zostavených zariadeniach. Reálne merania často odhalia presah a prechodné správanie, ktoré neboli zjavné počas analýzy na úrovni schémy. Inžinieri preto považujú zobrazovanie osciloskopom za súčasť pokusu samotného, pretože zlé metódy merania môžu skresliť vlnové formy a skryť skutočný stres, ktorému dióda podlieha.

10. Prečo stále viac závisí výber diód od správania na úrovni systému miesto od izolovaných špecifikácií v technických listoch?

Moderné návrhy hodnotia diódy na základe toho, ako interagujú s limitmi EMI, prepinacou topológiou, tepelními obmedzeniami, geometriou rozloženia, správaním pri náraze a spoľahlivosťou v dlhodobom horizonte. Dióda, ktorá sa zdá byť ideálna z hľadiska jedného parametru, môže stále spôsobovať ťažké presahy, šum alebo tepelné problémy, keď je integrovaná do celého systému. Úspešné návrhy zvyčajne vyvažujú správanie zotavenia, kapacitanciu, napäťovú rezervu, tepelné charakteristiky a implementáciu PCB spolu namiesto optimalizácie len jednej kľúčovej špecifikácie.
