Ako fungujú zariadenia IoT: Architektúra, komponenty a faktory výkonu

Zariadenia IoT spájajú fyzický svet s digitálnymi systémami tým, že snímajú reálne podmienky, spracúvajú dáta, komunikujú cez siete a spúšťajú akcie. Ich výkon závisí na viac než len na konektivite. Spoľahlivá prevádzka si vyžaduje presné snímanie, efektívne spracovanie, bezpečnú komunikáciu, správu energie a dlhodobú stabilitu systému. Tento článok vysvetľuje, ako zariadenia IoT fungujú, od zberu dát na okraji po integráciu do cloudu a úvahy o nasadení v reálnom svete.

Katalóg

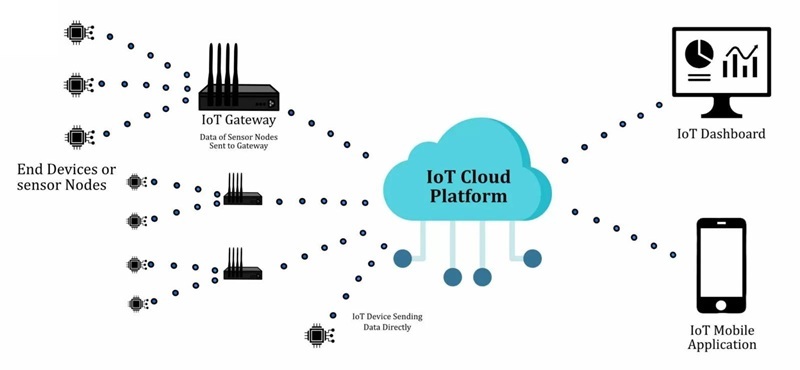

Ako funguje zariadenie IoT

Produkt IoT je ľahšie porozumieť, keď sa naňho pozeráme ako na uzavretú, merateľnú slučku: pozoruje fyzický svet, premieňa to, čo pozorovalo, na dáta, ktoré elektronika môže spracovať, prenáša tieto dáta na miesto, kde môžu byť interpretované, a potom spúšťa reakciu. Mnohé tímy začínajú snaží "o konektivitu" a je to pochopiteľné, ukážky vyzerajú skvele, keď sa ovládací panel aktualizuje v reálnom čase, ale v teréne je zariadenie hodnotené podľa toho, či sa správa rovnako na tretí deň, tridsiaty deň a tristo dní.

Slučka musí prežiť každodenné obmedzenia, ktoré sa zvyčajne objavujú v najhorších časoch: obmedzená energia, nepredvídateľná latencia, rušenie, cenové stropy a vyvíjajúce sa očakávania na bezpečnosť. Keď je slučka navrhnutá s ohľadom na tieto obmedzenia, vrstvy siete a cloudu pôsobia ako čisté rozšírenie produktu, nie ako zdroj prekvapení a krehkých okrajových prípadov.

Snímanie: Premena fyzického signálu na elektrický

Na okraji senzor premieňa reálnu premennú na elektrickú reprezentáciu, ktorú zariadenie môže merať. Premenná môže byť environmentálna, mechanická alebo elektrická, a úlohou senzora je vytvoriť signál, ktorý zostane interpretovateľný aj pri teplotných výkyvoch, vibráciách a variabilite inštalácie.

Bežne merané reálne variables:

• Teplota

• Vibrácie

• Tlak

• Svetlo

• Pohyb

• Prúd

• Koncentrácia plynu

Výstup senzora typicky patrí do jednej z dvoch kategórií a výber ovplyvňuje všetko, čo nasleduje (návrh predného konca, vzorkovanie a tolerancia šumu).

Bežné typy výstupu senzora:

• Analógový: neustále sa meniace napätie alebo prúd

• Digitálny: balíčkované údaje cez I²C/SPI/UART

Mimo laboratórnych podmienok presnosť merania závisí na viac než len na senzore samotnom. Inštalačné faktory, ako je umiestnenie, montážna sila, prúdenie vzduchu, blízke tepelné zdroje, smerovanie káblov a mechanické spojenie môžu významne ovplyvniť výsledky.

Chyby merania sú často spôsobené inštalačnými problémami skôr než chybami senzora. Flexibilné montážne povrchy alebo rezonantné štruktúry môžu skresliť dáta a vytvoriť zavádzajúce čítania. Berúc do úvahy montáž a mechanický dizajn ako súčasť meracieho systému, pomáha znižovať čas na vyriešenie problémov a zlepšuje spoľahlivosť merania.

Úprava: Analógový predný koniec (AFE) a hygiena signálu

Mnohé zariadenia smerujú surové výstupy senzorov cez analógový predný koniec (AFE) pred digitalizáciou. Táto fáza ticho formuje, či zvyšok systému pracuje so stabilným, dôveryhodným signálom alebo s niečím, čo sa správa len v kontrolovaných podmienkach.

Typické funkcie AFE:

• Biasing a generácia referenčných hodnôt, aby sa signály udržali v platnom vstupe ADC

• Zosilnenie (instrumentačné zosilňovače, zosilňovacie stupne) na to, aby sa malé signály stali merateľnými

• Filtrácia (nízkoprúdová, anti-aliasing filtrácia) na zníženie šumu a obmedzenie zavádzajúcich obsahov s vysokou frekvenciou

• Ochrana (ESD štruktúry, ochrana proti prepätiu, vstupné svorky) na prežitie chybného zapojenia a manipulácie

Skutočné prevádzkové prostredia často zavádzajú zdroje šumu, ako sú motory, dlhé káble, prepínacie regulátory a blízke rádiá. Tieto účinky môžu vytvárať chybné merania, ktoré sa môžu zdať náhodné, pokiaľ sa zdroj neidentifikuje.

Dobré uzemnenie, správne tienenie a základná anti-aliasing filtrácia často zlepšujú kvalitu signálu efektívnejšie, ako sa spoľahnúť len na zložitú softvérovú filtráciu. Riešenie šumu na zdroji zvyčajne produkuje spoľahlivejšie merania a výkon systému.

Prevod: ADC vzorkovanie s úmyselnými kompromismi

Keď je signál analógový, ADC ho konvertuje na digitálne vzorky. Samotná konverzia je jednoduchá; čo obvykle vyžaduje skúsenosti, je výber vzorkovacích parametrov, ktoré sa správajú dobre pod skutočnými obmedzeniami batérie a siete.

Dve voľby vzorkovania, ktoré formujú správanie nižších úrovní:

• Vzorkovacia frekvencia: dostatočne rýchla na zachytenie javu, ale nie tak rýchla, aby vyžadovala veľa energie a produkovala zbytočné údaje

• Rozlíšenie: dostatočne jemné na zistenie významnej zmeny bez toho, aby sa šum a drift premenili na falošnú presnosť

Vzorkovanie funguje najlepšie, keď je považované za rozhodnutie na úrovni systému namiesto osamotených špecifikácií. Prevzorkovanie môže potichu nútiť viac rádiových aktivít (a rádiový čas je často to, čo najprv vybije batériu). Podvzorkovanie môže prehliadnuť krátke, operačne významné udalosti, tlakové nárazy, nárazy, krátke zastavenia, ktoré si používatelia pamätajú, pretože to bola chvíľa, kedy sa niečo pokazilo.

Vypočítať: Spracovanie mikrokontrolérom, časovanie a logika hrany

Mikrokontrolér (MCU) typicky číta údaje zo senzorov na disciplinovanej pravidelnej báze pomocou časovačov, prerušenia a DMA, aby bola časovanie zariadenia konzistentné aj pri raste firmvéru. Konzistentné časovanie je jedným z tých detailov, ktoré sa zdajú nudné, kým sa nedostanete do situácie pri ladení problémov na poli a neuvedomíte si, že "signál" bol v skutočnosti jitter v plánovaní.

Bežné úlohy spracovania na strane MCU:

• Digitálna filtrácia (klzavý priemer, medián, IIR) na zníženie jitteru a odľahlých hodnôt

• Kalibrácia a kompenzácia (oprava posunu, kompenzácia teploty, linearizácia)

• Vyhodnocovanie pravidiel (prahy, hysteréza, debouncing) na zabránenie nestabilným prepinaniam

• Ľahká hraničná analýza (extrakcia vlastností, vyhodnocovanie anomálií, kompresia) na zníženie šírky pásma a cloudového výpočtu

Užitočný prístup k návrhu je oddeliť merané údaje od rozhodovacej logiky. Údaje zo senzorov sa môžu kolísať kvôli bežným fyzikálnym podmienkam, zatiaľ čo stabilné správanie systému môže byť udržiavané prostredníctvom hysterézy, časových okien a riadenia stavového automatu. Toto oddelenie pomáha znižovať falošné poplachy, zlepšuje stabilitu systému a zabraňuje nesprávnym indikáciám chýb pri dočasných variáciách merania.

Nie každé rozhodnutie sa vyplatí čakať na cloud. Niektoré akcie sú časovo citlivé alebo zamerané na vyhýbanie sa poškodeniu, a presunutie ich mimo zariadenie má tendenciu vytvárať nepríjemné spôsobenia zlyhania, keď je sieť pomalá alebo neexistuje.

Príklady, ktoré sa bežne spracovávajú lokálne:

• Odstránenie prúdu; ochrana proti prehriatiu; detekcia zamrznutia motora

Cloud má tendenciu sa osvedčiť, keď úloha ťaží z širšieho kontextu alebo dlhších časových horizontov.

Kategórie rozhodnutí na strane cloudu:

• Analýza dlhodobých trendov a prediktívna údržba

• Korelácia medzi zariadeniami

• Aktualizácie modelov a politika na úrovni flotily

Praktické pravidlo, na ktorom sa tímy často zhodnú, je priame: ak by oneskorený príkaz mohol plausibilne viesť k poškodeniu, zariadenie by sa malo najprv chrániť a potom vykázať. Tento prístup sa zvyčajne javí ako konzervatívny v dobrom zmysle, najmä keď ste ten, kto je na telefóne počas výpadku siete.

Komunikovať: Rádiové/drôtové prepojenia a aplikačné protokoly

Komunikačná vrstva prenáša telemetriu do telefónu, brány alebo cloudového koncového bodu. Výber technológie prepojenia je menej o tom, čo je módne, a viac o tom, čo zodpovedá fyzickému prostrediu, modelu nasadenia a rozpočtu energie.

Bežné možnosti konektivity:

• Wi‑Fi; BLE; Zigbee/Thread; mobilné (LTE-M/NB-IoT); Ethernet

Nad vrstvou prepojenia používajú zariadenia aplikačné protokoly na štruktúrovanie a doručenie správ. Správny protokol sa zvyčajne závisí od toho, či produkt potrebuje streamovanie telemetrie, pracovné postupy konfigurácie alebo kompatibilitu s existujúcou podnikovou infraštruktúrou.

Bežné aplikačné protokoly:

• MQTT

• HTTP

Skutočné nasadenia zriedkakedy ponúkajú stabilné pripojenie. Prístupové body reštartujú, brány miznú, pokrytie mobilnými sieťami sa mení a rušenie prichádza a odchádza. Zariadenia sa cítia oveľa spoľahlivejšie, keď môžu ukladať údaje do vyrovnávacej pamäte, opakovať pokusy s obmedzením (nie spôsobom, ktorý by spôsoboval DDOS útoky na sieť) a udržiavať jasné správanie posledného známeho stavu, aby systém zostal zrozumiteľný, keď sú odkazy nedokonalé.

Telemetria je typicky chránená pomocou TLS pre dôvernosť a integritu. V mnohých produktoch je prvým bezpečnostným úspechom jednoducho zapnúť šifrovanie všade, ale trvalá bezpečnosť ide ďalej vytvorením spravovateľnosti identity a aktualizácií počas celého života zariadenia.

Spoločné prvky zabezpečenia:

• Jedinečné identity zariadení a autentifikácia založená na certifikátoch

• Bezpečné ukladanie kľúčov (bezpečnostné prvky alebo dôveryhodné zóny MCU)

• Podpísané firmvér a bezpečné spúšťanie na zníženie šance na neoprávnené vykonávanie kódu

Existuje vzor, ktorý skúsené tímy rozpoznávajú (často po ťažkom učení): práca na bezpečnosti je omnoho menej bolestivá, keď sú identita, správa kľúčov a aktualizačné cesty navrhnuté už od začiatku. Keď sú tieto základy plánované od začiatku, zariadenie má tendenciu zostať použiteľné roky, nie len do prvého veľkého terénneho aktualizovania.

Cloud a dáta

V cloude (alebo na platforme na mieste) sú dáta uložené, často v systémoch časových radov, potom agregované a analyzované. Cloud je miesto, kde sa surová telemetria môže premeniť na výstupy, na ktoré niekto skutočne zareaguje, či už je to používateľ, operátor alebo automatizovaný politický motor.

Spoločné cloudové výstupy:

• Upozornenia (prekročenie prahov, detekcia porúch)

• Predpovede (zostávajúca používaná životnosť, detekcia odchýlok)

• Prístrojové panely (KPI, trendy, zdravie flotily/zariadení)

• Ovládacie príkazy (nastavenia, harmonogramy, povolenie/zakázanie akcií)

Hodnota cloudu sa najľahšie zachytáva, keď sa tímy rozhodnú vopred, aké rozhodnutia by mali dáta podporovať. Bez tejto disciplíny má telemetria tendenciu stať sa drahým pozadím, ktoré je spoľahlivo zhromažďované, svedomito uložené, a potom zriedka používané s dôverou.

Aktuácia: Bezpečné a opakovateľné vykonávanie príkazov

Príkazy zaslané späť do zariadenia riadia akčné členy, a táto časť slučky je tam, kde sa hardvérová realita stáva nahlas. Aktuácia vyžaduje vodičské obvody prispôsobené záťaži a ťaží z ochrannej bariéry, ktorá robí zlyhania predvídateľnými namiesto chaotických.

Spoločné akčné členy:

• Motory

• Ventily

• Relé

• Ohrievače

• LED diody

• Reproduktory

Spoločné prvky ovládania a ochrany:

• MOSFETy; relé; H-mosty; triaky (v závislosti od charakteristík zaťaženia)

• Flyback diody a snubbery (pre induktívne zaťaženia)

• Senzory prúdu a tepelné ochrany

• Overenie stavu, keď je dostupné (limitné spínače, spätná väzba polohy, elektrické signatúry)

Myslenie o spoľahlivosti, ktoré sa zvyčajne vypláca, je predpokladať, že aktuácia je miestom, kde sa riziko sústredí. Senzory zvyčajne mlčky zlyhávajú; akčné členy môžu zlyhať spôsobom, ktorý si používatelia okamžite všimnú. Jednoduché ochrany, časové limity, zámky, sanity kontrole často zabraňujú kaskádovým problémom a robia systém dôveryhodnejším počas nevyhnutných podivných okrajových prípadov.

Slučka sa opakuje

Tento pocit; cyklus výpočtu, komunikácie a aktuácie sa nepretržite opakuje. Lokálne sa môže bežať v milisekundách; cestovanie do cloudu môže trvať sekundy v závislosti od zaťaženia siete a backendu. Dobrý produkt považuje načasovanie a výkon za návrhové vstupy, ktoré formujú každé ďalšie rozhodnutie, skôr než za dodatočné úvahy, ktoré sa majú optimalizovať na konci.

Spoločné stratégie na úrovni systému:

• Používanie okrajového spracovania na zníženie zbytočných prenosov

• Skupinové spracovanie a kompresia telemetrie, keď to tolerancia latencie umožňuje

• Agresívny spánok a predvídateľné prebudenie na zariadeniach napájaných batériami

• Udržiavanie “minimálne použiteľného správania” dokonca aj v prípade, že sa k cloudu nedá dostať

Trvalé zariadenie IoT nie je definované žiadnou jedinou súčasťou. Je definované tým, ako pokojne sa celý cyklus správa, keď realita odchýli od plánu: hlučné signály, prerušované siete, starnúci hardvér a nepředvídateľné správanie používateľov. Navrhovanie s týmito podmienkami na pamäti je často rozdielom medzi demonštráciou, ktorá raz funguje, a produktom, ktorý si uchováva svoju dôstojnosť rok po roku.

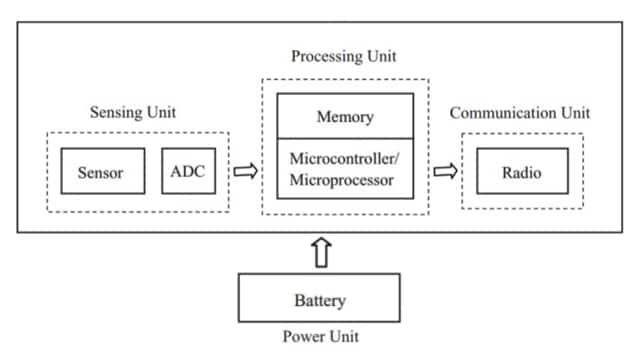

Elektronické komponenty na výkonnosť zariadení IoT

Hardvér IoT sa často cíti spoľahlivý iba vtedy, keď sú vstupy zo senzorov, výpočty, úložisko, dodávka energie a konektivita tvarované ako jeden súvislý signálovo-energetický kanál.

Čítanie senzora zriedka zostáva významné, ak sa referenčné napätie posunie, ak sa hodiny kolíšu, alebo ak dáta občas stratia bajty pod zaťažením. Rádiové spojenie zriedka zostáva použiteľné, ak napájanie klesá počas prenosových impulzov, ak je oscilátor hlučný, alebo ak je správa poverení nekonzistentná počas resetovania.

Mnoho tímov zistí, že spoľahlivosť sa často zlepšuje viac z utesnenia medzier medzi blokmi ako z pridania ďalšej funkcie: predvídateľné napájanie, obmedzený čas, kontrolované prenikanie hluku a správanie pri zlyhaní, ktoré je pochopiteľné, keď sa niečo pokazí.

Navrhovaným cieľom nie sú „dokonalé súčiastky“, ale rozhrania, ktoré sa správajú rovnakým spôsobom na stoloch vývojárov, v pilotných nasadeniach a o mesiac neskôr v praxi.

Senzor

Senzory premieňajú podmienky zo skutočného sveta na elektrické signály, ale každodenné správanie produktu je formované detailmi, ktoré môžu vyzerať malé, až kým terénne dáta nútia, aby sa cítili nepríjemne veľké.

Hluk, drift, montáž, prúdenie vzduchu, kondenzácia a smerovanie káblov majú spôsob, ako premeniť čistý laboratórny graf na neusporiadané distribúcie, ktorými musí firmware prežiť.

Rozsah a rozlíšenie musia zodpovedať rozhodnutiu, ktoré sa prijíma, nie nadpisovej špecifikácii. Príliš citlivé konfigurácie často zosilňujú šum a drift, čo má tendenciu zvyšovať falošné pozitívy a ticho zvyšuje čas výpočtu a čas rádiového vysielania. Najtesnejší možný rozsah môže vyzerať obhájiteľne počas hodnotení návrhu, no terénne správanie často favorizuje mierne širší rozsah, ktorý produkuje stabilnejšie a zrozumiteľnejšie merania. Ak bude vylepšený model alebo prah hladký s dátami, posúvanie surovej citlivosti príliš ďaleko sa môže na začiatku zdať uspokojivé, a potom frustrujúce, keď dorazia podporné tikety.

Drift, starnutie a expozícia určujú, či merania zostávajú dôveryhodné po mesiacoch alebo rokoch.

Kalibrácia zvyčajne funguje lepšie, ak sa považuje za rutinu životného cyklu, než za jediný výrobný rituál, ktorý dúfa každý, že bude fungovať navždy.

• Továreň kalibrácia so uloženými koeficientmi.

• Spúšťanie opätovnej kalibrácie v teréne (naplánované, na základe udalosti, alebo s pomocou technika).

• Samo-kontrolné rutiny, ktoré označujú odchýlky, orezávanie a saturáciu.

Tímy, ktoré sa snažia o servisovateľné produkty, často odkladajú skromné flash a výpočtové prostriedky na kalibračné metadata, trasovateľnosť a sanity kontroly, pretože je to lacnejšie, než vysvetľovať nekonzistentné hodnotenia po nasadení.

Výber vzorkovacej frekvencie sa zvyčajne stáva vyjednávaním medzi fyzikou, batériou a užitočnosťou dát. Vzorkovanie príliš pomaly riskuje aliasing a zmeškané udalosti, čo môže byť ťažké diagnostikovať, pretože dáta stále vyzerajú presne. Vzorkovanie príliš rýchlo zvyšuje odber energie a objem dát a môže vytvoriť ilúziu lepšieho prehľadu bez hmatateľného zlepšenia rozhodnutí.

Vzor, ktorý sa drží dobre, je zachytávať fenomén s dostatočnou rezervou, filtrovať skoro (analógovo, keď to naozaj pomôže, digitálne, keď je to dostatočné) a znižovať vzorkovanie pre vykazovanie.

To často prináša lepšie výsledky batérie ako agresívne vzorkovanie a dúfanie, že analytika v cloude to nahradí neskôr.

To, či je externý ADC potrebný, zvyčajne závisí na rozlíšení, vstupnej impedancii, stabilite referencie a tolerancii šumu. MCU-integrované ADC zvyčajne vykonávajú dobre pre stredné rozlíšenie snímania, zatiaľ čo presné signály majú tendenciu trestať príliš priestranné usporiadanie a výbery referencií.

• Výber referencného napätia s nízkym šumom a smerovanie referencie.

• Stratégií uzemnenia, strážne pruhy a kontrola návratovej cesty.

• Štítanie a úmyselné smerovanie káblov v blízkosti konektorov.

• Ochrana pred ESD umiestnená tam, kde skutočne zachytáva prechod.

Malé zmeny PCB môžu zmerať znížiť kolísanie a zlepšiť opakovateľnosť, najmä pre vysoko impedančné zdroje alebo nízkoúrovňové analógové signály, kde sa „takmer v poriadku“ stáva viditeľne nestabilným v dátach z produkcie.

Mikroprocesor (MCU)

MCU pôsobí ako operačné centrum: číta senzory cez GPIO, I²C, SPI a UART; podmieňuje signály; vykonáva inference tam, kde je to možné; spravuje režimy napájania; a riadi výstupy.

Keď je správanie MCU predvídateľné, celé zariadenie sa cíti pokojne; keď nie je, zlyhania sa často zdajú byť náhodné, aj keď príčina je deterministická.

Stabilný firmware zvyčajne pochádza z explicitných stavových strojov a načasovania, ktoré má jasné hranice. Dizajny založené na udalostiach s využitím prerušení, DMA a časovačov zvyčajne prevyšujú cykly zisťovania na responzivite a energetike, najmä v zariadeniach, ktoré často spia.

Keď tímy popisujú náhodné zamknutia, vinníkom je často jeden z niekoľkých opakovaných páchateľov: neobmedzená práca vo vnútri prerušenia, zamrznuté zdieľané zbernice, inverzia priorít alebo fragmentácia pamäte, ktorá nikdy nebola podrobená stresovému testu pod dlhými časmi prevádzky.

Plánovanie RAM a flash funguje lepšie, keď zahŕňa to, čo sa stane po úspešnej prvej ukážke.

• Sieťové vyrovnávacie pamäte a TLS režijné náklady (vrátane správania najhorších prípadov handshake).

• Logovanie, metriky a výpisy havárií, o ktoré inžinieri neskôr prosia.

• OTA staging priestor, plus metadata na kontroly integrity.

• Funkcionality, ktoré sa predvídateľne objavujú po spätných väzbách z pilotného testovania.

Nedostatočná pamäť často zostáva tichá na začiatku a potom sa stáva bolestivou neskôr, presne vtedy, keď diagnostika a bezpečnosť aktualizácie sa stávajú hlavnými nástrojmi na kontrolu rizika v teréne.

Zariadenia, od ktorých sa očakáva dôveryhodnosť, zvyčajne ťažia z bezpečného spustenia, chráneného úložiska kľúčov, hardvérovej kryptografickej akcelerácie a pravého generátora náhodných čísel. Z praktických skúseností z nasadenia, bezpečnostné dodatočné úpravy sa zvyčajne cítia nepohodlne, pretože sú v konflikte s obmedzeniami dodaného hardvéru a dlhodobými povereniami.

Výber MCU (alebo pridanie bezpečnostného prvku), ktorý podporuje silnú identitu a merané spustenie, často znižuje množstvo vychytaného softvéru potrebného na kompenzáciu slabých koreňov dôvery.

Prístup pre SWD/JTAG a praktická testovateľnosť zvyčajne rozhodujú o tom, či je skorá výroba kontrolovaná alebo chaotická.

• Plánovanie prístupu SWD/JTAG a zámková stratégia pre výrobu.

• Testovacie podložky a rozloženie priateľské k sondám pre hromadné zariadenia.

• Senzorové body napájania a merateľné uzly pre rýchlu triáž.

Malé množstvo testovacej infraštruktúry môže ušetriť tímom týždne nepohodlného hádania, keď prvá veľká séria odhalí okrajové prípady, ktoré sa nikdy neobjavili na ručne vyrobených prototypoch.

Komunikačné moduly

Komunikačný modul ovplyvňuje viac ako rozpočet na prepojenie: ovplyvňuje prispôsobenie, správanie aktualizácií, pracovné toky podpory a prekvapujúci počet režimov zlyhania.

V batériových zariadeniach správanie rádia často dominuje spotrebe energie, takže rozhodnutia o konektivite sa zvyčajne stávajú rozhodnutiami o životnosti batérie v preoblečení.

Výber zvyčajne vyvažuje dosah, latenciu, priepustnosť, topológiu a rozpočet na energiu, s úprimným pohľadom na operačné trenie.

• BLE pre krátky dosah, nízku spotrebu energie a spúšťanie smartfónov.

• Wi-Fi pre vyššiu priepustnosť s vyšším maximálnym prúdom a prísnejšími požiadavkami na integritu napájania.

• Thread/Zigbee pre mesh siete a nízkovoltové domáce/priemyselné nasadenia.

• LoRaWAN pre dlhý dosah, nízke prenosové rýchlosti a prísnu disciplínu nákladu.

• LTE-M/NB-IoT pre širokopásmové pokrytie s obmedzeniami operátora a zložitějším prispôsobením.

Tímy zvyčajne pociťujú úľavu, akonáhle pripustia, že „výber rádia“ je neoddeliteľný od stratégie opakovania firmvéru, spracovania maximálneho prúdu a trpezlivosti používateľa počas nastavenia.

Silný modul stále môže sklamať, ak je anténa zle umiestnená, odladená obalom, alebo vystavená hlučným spätným signálom.

• Zóny pre vyvýšenie antény a riadené impedančné trasovanie.

• Efekty obalu a testovanie interakcie používateľa.

• Kontrola vyžarovaných emisií a skúmanie citlivosti.

Keď je rezerva pripojenia tenká, opakovania firmvéru môžu na chvíľu skryť symptóm, ale náklady na batériu sa hromadia spôsobom, ktorý si tímy prevádzky všimnú dlho predtým, než to inžinieri uvidia v laboratóriu.

Dizajn konektivity musí prežiť reálne pracovné toky, skôr než ideálne ukážky.

• Prispôsobenie, ktoré toleruje čiastočné zlyhania a bežné chyby používateľov.

• Logika odstupu a opakovania, ktorá predchádza samovoľnému vybíjaniu batérie.

• Správanie roamingu plus správa životného cyklu SIM/eSIM pre mobilné zariadenia.

• OTA s autentifikáciou, navyše s možnosťou návratu a plánovaním sebavedomím šírky pásma.

OTA funguje menej ako lesklá funkcia a skôr ako dlhodobý kanál údržby; keď sa s ňou zaobchádza bezstarostne, zariadenia sa zvyčajne stávajú drahými na podporu, aj keď prvé uvedenie vyzerá v poriadku.

Správa energie

Návrh napájania udržuje zariadenie nažive, opakovateľným a nudným, v tom najlepšom zmysle slova. Rozširuje sa na regulátory, nabíjanie, meranie paliva, prepínanie záťaží a voľby ochrany, ktoré musia zvládnuť udalosti maximálneho prúdu a očakávania hlbokého spánku.

Výber Buck/boost/LDO ťaží z hodnotenia účinnosti v celom rozsahu záťaže, nie len v jednom operačnom bode. Quiescentný prúd v režime spánku často rozhoduje, či produkt spĺňa očakávania batérie.

Rádiá môžu vytvárať ostré špičky prúdu; objemová kapacita, nízkoimpedančné trasovanie a stabilné regulačné slučky zvyčajne rozhodujú, či systém zostane v prevádzke počas prenosových výbuchov. Mnohé mysteriózne reštarty sa nakoniec späť sledujú na dočasné poklesy skôr ako na firmvér, čo môže byť pokorná, ale užitočná lekcia počas integrácie.

Životnosť batérie sa zvyčajne získa počas spánku, kde malé úniky sa kumulujú do merateľných strát.

• Konfigurácia hlbokého spánku so zdrojmi prebudenia, ktoré sa naozaj používajú.

• RTC alebo nízkoenergetické časovače pre periodické prebudenie.

• GPIO alebo prerušenia snímača pre prebudenie na základe udalosti.

• Napájacie vypínanie pre senzory a periférie, ktoré nepotrebujú neustály bias.

Meranie spánku aktuálne na skutočnom hardvéri, a potom zaobchádzanie s neočakávanými mikroampérskymi nárastmi ako s chybami, zvyčajne zabraňuje pomalému úniku, kde mnohé "takmer vypnuté" bloky ticho erodujú prevádzkový čas.

Výber IC na nabíjanie závisí od chémie, tepelných limitov, regulačných obmedzení a očakávaného prostredia. Výber palivového meradla by mal odrážať potreby presnosti cez teploty, zaťaženie a starnutie. Pre vonkajšie alebo nevykurované nasadenia sa správanie pri nízkych teplotách často stáva hnacím prvkom vnímanej kvality, takže konzervatívne napäťové prahy a čestné hlásenie kapacity znižujú sťažnosti na náhle vypnutia.

Prekročenie prúdu, prekročenie napätia, spätná polarita a správanie ESD by sa mali považovať za bežné prevádzkové podmienky pre mnohé nasadenia. Priemyselné prostredia bežne produkujú udalosti vybijania káblov a induktívne prechody, ktoré môžu vyzerať ako "zlý šťastie", pokiaľ dizajn nepredpokladá ich. Príslušné svorky, poistky, TVS diódy, riadenie nárazov a rozhodnutia o izolácii často rozhodujú o tom, či zariadenie prežije svoj prvý mesiac s neporušenou povesťou.

Úložné komponenty

Úložisko uchováva firmvér, konfigurácie, certifikáty a protokoly. Výber medzi NOR/NAND flash, EEPROM, FRAM, eMMC alebo microSD sa zvyčajne riadi výdržou, výkonom, nákladmi BOM a tým, ako náročné by bolo prevádzkovanie poškodeného zápisu.

Skutočné zariadenia čelí brownoutom, resetovaniu watchdogu a čiastočným zápisom.

• Kontrolné súčty alebo CRC pre konfigurácie a protokoly.

• Vyrovnávanie opotrebenia alebo obmedzená frekvencia zápisu pre flashové médiá.

• Žurnálovanie alebo záznamy len na doplnenie pre dáta, ktoré nemožno zapísať napoly.

Častý prevádzkový vzor je zaznamenávanie v kruhovom buffri s obmedzenými rýchlosťami zápisu, čo obmedzuje tichú spotrebu vytrvalosti, zatiaľ čo stále zostáva dosť stôp na ladenie problémov v teréne.

A/B sloty firmvéru plus overená logika bootovania a návratu poskytujú praktickú sieť bezpečnosti počas prerušených aktualizácií. Bez týchto ochranných opatrení môže jediné vypnutie napájania počas aktualizácie zanechať zariadenia v teréne. Produkty, ktoré sa hladko škálujú, zvyčajne zaobchádzajú s obnoviteľnosťou na rovnakej úrovni ako s funkciami zasielania, pretože náklady na podporu sa zvyčajne odrážajú v kvalite príbehu o obnovení.

Certifikáty a kľúče by sa mali uchovávať s ohľadom na odolnosť voči manipulácii a kontrolu prístupu, nie len niekde, kde sú nievolatile. Aj s bezpečným úložiskom plány na rotáciu kľúčov, odvolanie a reakciu na incidenty znižujú dlhodobé vystavenie, keď sa credential preberá alebo je flota čiastočne ohrozená.

Rozhranie komponentov

LED diódy, displeje, tlačidlá, mikrofóny, kamery a biometrické senzory ovplyvňujú použiteľnosť, ale tiež potrebujú energiu, predstavujú riziko EMI a zohľadňujú súkromie. UI, ktoré sa cíti súvislé pod stresom, často odráža disciplinovaný elektrický dizajn viac ako leštenie UI.

Tlačidlá zvyčajne potrebujú debouncing a ochranu ESD, aby sa predišlo sporadickým chybám čítania.

Mikrofóny a kamery zvyčajne potrebujú čisté prúdy a starostlivé uzemnenie, aby sa predišlo prerušovaným artefaktom, ktoré používatelia interpretujú ako "neisté".

• Oddelenie citlivých analógových ciest od ciest s vysokým prúdom a RF.

• Plánovanie cesty späť na obmedzenie prepojenia šumu.

• Voľba tienenia a filtrovania, ktoré zodpovedajú obalu a káblovej stratégii.

Prerušené zlyhania UI sú často spôsobené prepojením z rádií alebo motorov, a môže byť prekvapivo uspokojivé ich opraviť pomocou rozloženia a disciplíny uzemnenia, namiesto nekonečných obchádzok vo firmvéri.

Zariadenia sa správajú predvídateľnejšie, keď majú príbeh offline, ktorý sa nespolieha na dostupnosť siete.

Jasná lokálna spätná väzba (jednoznačné stavy LED a minimálne, presné chybové signály) má tendenciu znižovať záťaž na podporu a vyhýba sa frustrácii používateľov, ktorá prichádza so zlyhaním bez signálu.

Aktuátory

Aktuátory premieňajú ovládací úmysel na pohyb, teplo alebo silu a zvyčajne vyžadujú rozhranie obvodu nad priamym pinom MCU. Keďže aktuátory interagujú s fyzickým svetom, režimy zlyhania bývajú viditeľné, nákladné a emocionálne eskalačné pre používateľov. Motory, solenoidy, ventily a relé zvyčajne potrebujú MOSFET fázy, H- mosty alebo špeciálne driver IC prispôsobené pre reálne prúdy a prechody.

• Flyback diódy alebo snubbery pre induktívne zaťaženia.

• Meranie prúdu pre detekciu zlyhania a reakciu na preťaženie.

• Tepelný dizajn s ohľadom na konštantné alebo vysokodutné zaťaženia.

Skúsenosti z terénu často ukazujú problémy súvisiace s aktuátormi ako častý zdroj zlyhania, a konzervatívne zníženie výkonu plus detekcia chýb zvyčajne zlepšuje chovanie flotily spôsobom, ktorý si rýchlo všimnú podporné tímy.

Zariadenie by malo zostať bezpečné, keď sa firmvér zrúti, cloud je nedosiahnuteľný alebo príkazy prichádzajú neskoro.

• Watchdogy a resetová stratégia zosúladené s bezpečnými výstupmi.

• Predvolené bezpečné výstupné stavy definované pre každý aktuátor a pre každý režim.

• Mechanické pozície fail-safe, kde to aplikácia vyžaduje.

Najodolnejšie dizajny považujú stratu konektivity za normálny prevádzkový režim a presne definujú, čo akčný člen robí počas tohto obdobia, takže správanie zostáva predvídateľné aj v prípade, že všetko ostatné nie je dokonalé.

Integrácia na úrovni systému

Vysoko významné zlepšenia často prichádzajú z integračných praktík, ktoré nútia celý systém hovoriť pravdu skoro.

• Validácia integrity napájania za najhorších podmienok zaťaženia rádiom a akčnými členmi.

• Riadenie hluku naprieč analógovým snímaním, prepínačmi a vodičmi s vysokým prúdom.

• Toky spúšťania, aktualizácie a obnovy s merateľnými stavmi a jasnou pozorovateľnosťou.

• Environmentálne testovanie (teplota, vlhkosť, vibrácie) zvolené tak, aby zodpovedalo skutočným podmienkam nasadenia.

Keď sa tieto aktivity považujú za každodennú inžiniersku prácu skôr ako za ceremoniu na konci fázy, voľby komponentov sa zvyčajne stávajú menej dramatickými a správanie zariadení sa má tendenciu udržiavať konzistentné od prototypu po masové nasadenie.

Záver

Úspešné IoT systémy sa spoliehajú na kompletný a spoľahlivý dátový cyklus, ktorý zahŕňa snímanie, podmienenie signálu, spracovanie, komunikáciu, bezpečnosť a správu napájania. Každá fáza ovplyvňuje celkový výkon, životnosť batérie, presnosť a používateľskú skúsenosť. Vyvážením hardvéru, firmvéru, siete a prevádzkových obmedzení môžu zariadenia IoT poskytovať spoľahlivé monitorovanie, riadenie a automatizáciu v širokom spektre aplikácií.

Často kladené otázky [FAQ]

1. Prečo mnohé IoT projekty zlyhávajú kvôli kvalite merania namiesto problémov s konektivitou?

Konektivita často dostáva väčšiu pozornosť počas vývoja, pretože nástenky a integrácie do cloudu sú veľmi viditeľné. Avšak nepresné merania spôsobené zlým umiestnením senzorov, vibráciou, účinkami prúdenia vzduchu, tepelným spojovaním, hlukom alebo chybami inštalácie môžu podryť celý systém. Ak sú pôvodné údaje nespolehlivé, ani tie najpokročilejšie analytiky, cloudové platformy a komunikačné siete nemôžu produkovať dôveryhodné rozhodnutia. Dlhodobý úspech IoT zvyčajne začína stabilnými meraniami, nie sofistikovanými funkciami konektivity.

2. Prečo by sa montáž senzorov mala považovať za súčasť samotného snímacieho systému?

Senzory merajú fyzické podmienky prostredníctvom ich interakcie s okolím. Montážna sila, dizajn krytu, spôsob vedenia káblov, prúdenie vzduchu, prenos vibrácií a tepelný kontakt môžu všetky zmeniť to, čo senzor vníma. Dokonale kalibrovaný senzor môže stále produkovať skreslené údaje, ak je zle namontovaný. V mnohých nasadeniach sa chyby súvisiace s inštaláciou podieľajú na väčšej neistote merania než špecifikácie samotného senzora, čo robí mechanickú integráciu kritickou súčasťou celkového výkonu snímania.

3. Prečo je nadmerné vzorkovanie často skrytou hrozbou pre životnosť batérie v IoT zariadeniach?

Častejšie vzorkovanie údajov, než je potrebné, zvyšuje pracovnú záťaž spracovania, využitie pamäte a aktivitu komunikácie. Keďže bezdrôtový prenos je často najväčším spotrebiteľom energie v zariadeniach IoT napájaných batériou, zbieranie nadmerného množstva údajov môže nepriamo zvýšiť využitie rádií a skrátiť dobu prevádzky. Hoci vysoké vzorkovacie frekvencie môžu vyzerať, že zlepšujú presnosť, často vytvárajú väčšie súbory údajov bez toho, aby priniesli významné zlepšenia v kvalite rozhodovania. Efektívne vzorkovacie stratégie vyvažujú požiadavky na detekciu udalostí voči spotrebe energie a potrebám reportovania.

4. Prečo úspešné IoT zariadenia oddelujú logiku merania od logiky rozhodovania?

Surové hodnoty senzorov prirodzene kolíšu kvôli hluku, variáciám v prostredí a normálnemu správaniu procesov. Ak každé meranie priamo spustí akciu, systémy sa môžu stať nestabilnými a generovať falošné poplachy. Oddelením zberu meraní od rozhodovacej logiky pomocou hysterézy, stavových strojov, filtrovania, časových okien a validačných pravidiel môžu zariadenia zostať odpovedajúce a vyhnúť sa zbytočným reakciám na dočasné výkyvy. Tento prístup zlepšuje spoľahlivosť a vytvára predvídateľnejšie správanie systému v reálnych podmienkach.

5. Prečo sa mnohé kritické rozhodnutia IoT spracovávajú lokálne, namiesto aby boli delegované do cloudu?

Cloudové systémy poskytujú cennú dlhodobú analýzu, správu flotily a prediktívne poznatky, ale sieťové oneskorenia a výpadky môžu spôsobiť, že sú nevhodné pre funkcie ochrany citlivé na čas. Udalosti ako prekročenie prúdu, prehriatie, zablokovanie motora alebo bezpečnostné vypínania často vyžadujú okamžitú akciu. Čakanie na potvrdenie z cloudu by mohlo umožniť zničenie zariadenia alebo vznik nebezpečných podmienok. Z tohto dôvodu sa kritické ochranné a riadiace rozhodnutia bežne vykonávajú na okraji, zatiaľ čo cloudové platformy sa zameriavajú na monitoring a optimalizáciu.
