Ako skontrolovať tranzistor 2073 pomocou digitálneho multimeteru doma

Tranzistor 2073 môže ovplyvniť celý obvod, keď sa poškodí alebo keď sú jeho piny pripojené nesprávne. Najprv jeho testovanie vám pomôže zistiť, či je tranzistor stále zdravý alebo už poškodený predtým, ako ho nainštalujete alebo vymeníte iné komponenty. Kontrola tranzistora pomocou digitálneho multimeteru môže tiež zabrániť zbytočným opravám a ochrániť ďalšie komponenty pripojené k obvodu. V tomto sprievodcovi sa naučíte, ako postupne skontrolovať tranzistor 2073 pomocou digitálneho multimeteru, vrátane správneho nastavenia, identifikácie pinov, kontroly porúch a bezpečnostných tipov.

Katalóg

Nástroje potrebné na testovanie

Pred skontrolovaním tranzistora 2073 potrebujete niekoľko základných nástrojov, ktoré urobia test bezpečnejším a presnejším. Tieto nástroje vám pomôžu identifikovať piny tranzistora, skontrolovať vnútorné spojenia a vyhnúť sa nesprávnym čítaniam počas testovania.

Digitálny multimeter

Digitálny multimeter je hlavným nástrojom používaným na testovanie tranzistora 2073 doma. Umožňuje vám skontrolovať odpor, kontinuitu a napätie diody medzi pinmi tranzistora. Pre testovanie pinoutu je režim diódy najužitočnejšie nastavenie, pretože vám pomáha nájsť Základný, Kolektor a Emitter kontrolovaním, ako vedú vnútorné spojenia.

Vyberte multimeter s režimom diódy, režimom odporu, jasným displejom a pevným sonde. Čisté a stabilné sondy sú dôležité, pretože slabý kontakt môže poskytovať nestabilné čítania. Niektoré multimetre majú tiež zásuvku pre testovanie tranzistorov, ale bežné sondy sú stále postačujúce, ak poznáte správne kroky testovania.

Dátový list alebo referenčný pinout

Dátový list alebo dôveryhodný referenčný pinout pomáha potvrdiť správne usporiadanie pinov tranzistora 2073. Aj keď multimeter môže pomôcť identifikovať piny, dátový list poskytuje jasnejšiu referenciu, najmä preto, že niektoré verzie tranzistora môžu mať rôzne usporiadania v závislosti od výrobcu.

Používanie dátového listu spolu s vaším multimeterom robí test spoľahlivejším. Po meraní napätia medzi pinmi porovnajte svoje výsledky s referenčným pinoutom pred nainštalovaním tranzistora do obvodu. To pomáha predchádzať chybám v zapojení, prehriatiu a poruche obvodu.

Protiradiačné a bezpečnostné opatrenia

Pred testovaním tranzistora vždy vypnite napájanie a odpojte obvod od zdroja. Ak je tranzistor stále pripojený k doske, najprv vybitie blízkych kondenzátorov, pretože uložené napätie môže poškodiť komponent alebo multimeter.

Taktiež by ste sa mali vyhnúť príliš častému dotýkaniu sa pinov tranzistora, najmä ak pracujete s citlivými elektronickými časťami. Statická elektrina, špinavé piny alebo náhodné skraty môžu ovplyvniť výsledok testu alebo poškodiť blízke komponenty. Udržiavanie pracovnej oblasti čistej a používanie izolovaných sond pomôže urobiť testovací proces bezpečnejším.

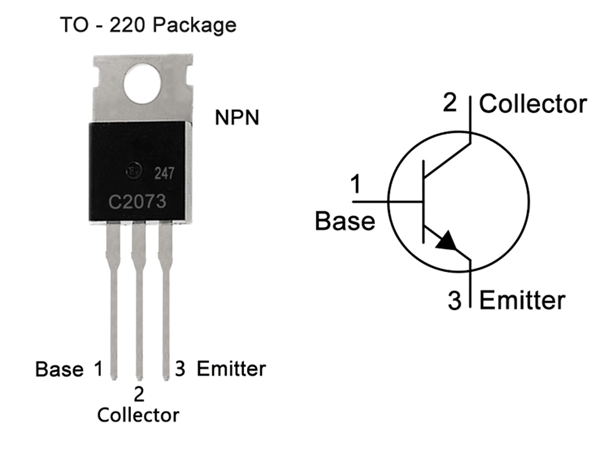

Pochopenie pinoutu tranzistora 2073

Tranzistor 2073 má zvyčajne tri svorky:

• Základ (B)

• Kolektor (C)

• Emitter (E)

Tieto kolíky musia byť správne pripojené v obvode. Nesprávne pripojenia kolíkov môžu spôsobiť prehrievanie, slabé zosilnenie, žiadnu spínaciu činnosť alebo zlyhanie tranzistora.

V mnohých baleniach TO-220 je usporiadanie kolíkov často pozorované z prednej strany tranzistora s potlačeným textom smerom k vám. Niektorí výrobcovia môžu však používať rôzne usporiadania kolíkov, takže overenie je dôležité pred inštaláciou.

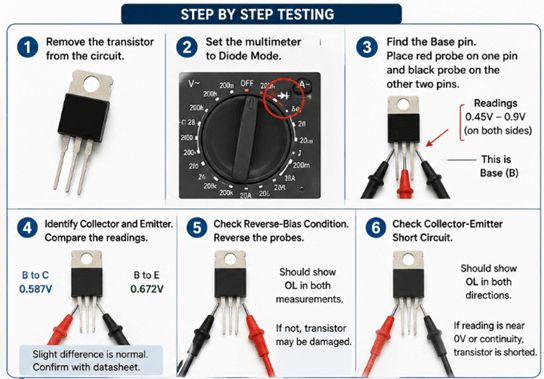

Ako skontrolovať tranzistor 2073 pomocou digitálneho multimetra

Odstráňte tranzistor z obvodu

Pre presné testovanie najprv odstráňte tranzistor 2073 z dosky obvodu. Ak ho testujete, kým je stále pripojený, blízke rezistory, kondenzátory, diódy alebo cievky môžu ovplyvniť meranie. To môže spôsobiť, že dobrý tranzistor vyzerá poruchovo alebo že poškodený tranzistor vyzerá normálne.

Používajte spájkovačku opatrne a vyhnite sa nadmernému zahrievaniu kolíkov tranzistora. Po odstránení tranzistora vyčistite svorky, aby sa sondy multimetra mohli správne dotýkať kovových kolíkov. Slabé pripojenie sondy môže tiež spôsobiť nestabilné alebo falošné merania.

Nastavte multimetr na režim diódy

Otočte prepínač multimetra na režim diódy. Toto nastavenie je zvyčajne označené symbolom diódy. Režim diódy je lepší ako režim odporu, pretože priamo kontroluje napätie dopredu na polovodičových spojeniach.

Zdravý kremíkový tranzistor obvykle vykazuje dopredu napätie okolo 0,45V až 0,9V, keď je spojenie zamerané na dopred. Presná hodnota sa môže líšiť v závislosti od stavu tranzistora, teploty a modelu multimetra.

Pred testovaním môžete dotknúť oboch sondami spolu, aby ste skontrolovali, či multimetr správne reaguje. To pomáha potvrdiť, že sondy a prístroj fungujú predtým, ako otestujete tranzistor.

Nájdite kolík bázy

Začnite tak, že červenú sondu umiestnite na jeden kolík tranzistora. Potom sa dotknite čiernou sondou ostatných dvoch kolíkov jeden po druhom. Ak oba merania ukazujú okolo 0,45V až 0,9V, kolík pripojený k červenej sonde je pravdepodobne kolík bázy NPN tranzistora.

Ak nezískate dve merania dopredu napätia, presuňte červenú sondu na iný kolík a proces opakujte. Pokračujte, kým jeden kolík nevykáže správne merania diódy na dvoch ďalších kolíkoch.

Pre NPN tranzistor obyčajne prevádza báza prúd, keď je červená sonda na báze a čierna sonda sa dotýka kolektora a emitoru. Ak všetky merania ukazujú OL, tranzistor môže byť otvorený alebo možno netestujete správnu kombináciu kolíkov. Ak sú všetky merania veľmi nízke, tranzistor môže byť skratovaný.

Identifikujte kolektor a emitor

Po nájdení bázy sú dva zostávajúce kolíky kolektor a emitor. Tieto dva kolíky sú ťažšie identifikovateľné pri použití iba základného multimetra, pretože ich merania môžu byť blízko seba.

Jedným praktickým spôsobom je porovnať pokles napätia medzi bázou a emitorom a bázou a kolektorom. V mnohých NPN tranzistoroch môže byť meranie medzi bázou a emitorom mierne odlišné od merania medzi bázou a kolektorom. Avšak táto odchýlka nie je vždy veľká, takže je stále lepšie potvrdiť to s technickým listom alebo dôveryhodným diagramom pinout.

Správne identifikovanie kolektora a emitora je dôležité. Ak sú tieto kolíky v obvode otočené, tranzistor môže stále slabý prúd prevádzať, ale nebude správne fungovať. Môže sa prehrievať, stratiť zosilnenie, slabo prepnúť alebo spôsobiť zlyhanie obvodu.

Skontrolujte podmienku spätného predpätia

Po kontrole meraní dopredu zmeňte smer sond. Umiestnite čiernu sondu na bázu a dotknite sa červenej sondy na kolektore a emitore jeden po druhom.

Zdravý NPN tranzistor by normálne mal ukazovať OL alebo žiadne prevádzanie v tomto smere. To znamená, že vnútorné spoje správne blokujú prúd pri spätnom predpätí.

Ak tranzistor vykazuje nízke merania v oboch smeroch dopredu a spätnom, môže mať vnútorné úniky alebo poškodenie spojov. To sa môže stať po prehrievaní, napäťových špicoch alebo nesprávnom pripojení obvodu.

Skontrolujte skrat medzi kolektorom a emitorom

Konečným testom je kontrola medzi kolektorom a emitorom. Umiestnite sondy medzi kolektor a emitor v jednom smere, potom sondy otočte a testujte znova.

Dobrý tranzistor obyčajne ukazuje OL medzi kolektorom a emitorom, keď nie je aplikovaný žiadny prúd bázy. Ak multimetr ukazuje takmer 0V, veľmi nízky odpor alebo pípnutie kontinuity v oboch smeroch, tranzistor je pravdepodobne skratovaný.

Skrat medzi kolektorom a emitorom je bežné zlyhanie v silových tranzistoroch. Môže spôsobiť vyfúknuté poistky, prehrievanie, vypnutie napájania, žiadny výstup alebo nepretržitý prúd v obvode. Ak je tento skrat prítomný, tranzistor by mal byť vymenený.

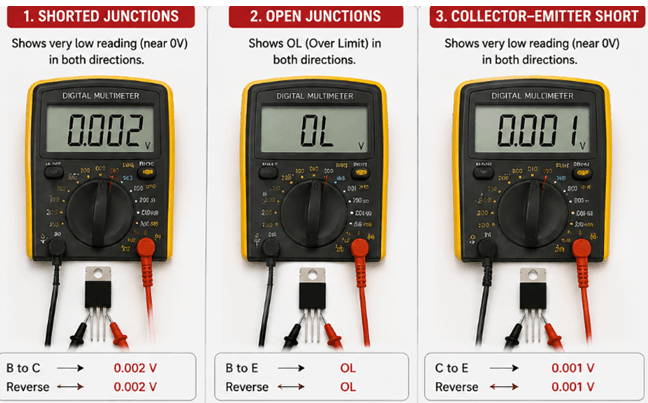

Znaky poruchového tranzistora 2073

Bežné symptómy poškodeného tranzistora 2073 zahŕňajú:

• Skrat medzi kolektorom a emitorom

• Žiadny pokles napätia v dióde

• Condukovanie v oboch smeroch

• Prehriatie počas prevádzky

• Spálené miesta alebo prasknutý obal

• Slabý alebo skreslený výstup obvodu

Ak sa tieto príznaky objavia počas testovania, môže byť potrebná výmena tranzistora.

Bežné chyby počas testovania

Testovanie pri pripojení k obvodu

Testovanie tranzistora 2073, keď je ešte pripojený k obvodu, môže poskytnúť falošné výsledky. Blízke rezistory, kondenzátory, diódy, cievky alebo iné tranzistory môžu ovplyvniť čítanie multimetra. Pre presnejšie testovanie najprv vyberte tranzistor z dosky pred kontrolou jeho pinov a spojov.

Používanie režimu kontinuity miesto režimu diódy

Režim kontinuity nie je najlepšie nastavenie na kontrolu spojov tranzistora, pretože iba ukazuje, či existuje pripojenie. Režim diódy je lepší, pretože zobrazuje pokles napätia pri prechode medzi základňou, kolektorom a emitorom. To uľahčuje identifikáciu normálnych čítaní, otvorených spojov, únikov alebo skratu.

Nesprávne umiestnenie sondy

Nesprávne umiestnenie sondy môže test znejasniť a môže viesť k nesprávnej identifikácii pinov. Pre NPN tranzistor 2073 sa červená sonda zvyčajne umiestňuje na základňu, zatiaľ čo čierna sonda kontroluje kolektor a emitor. Ak sú sondy obrátené príliš skoro, multimetr môže ukázať OL a donútiť vás myslieť si, že tranzistor je vadný.

Ignorovanie technického listu

Niektoré tranzistory 2073 môžu mať rôzne usporiadania pinov v závislosti od výrobcu alebo verzie balenia. Spoľahnúť sa iba na pamäť môže viesť k nesprávnemu zapojeniu, prehriatiu, slabému výstupu alebo zlyhaniu obvodu. Vždy porovnajte svoje výsledky multimetra s dôveryhodným technickým listom alebo odkazom na usporiadanie pinov pred znovuzapojením tranzistora.

Bezpečnostné tipy pred testovaním

• Odpojte napájanie pred odstránením tranzistora

• Vyhnite sa zbytočnému kontaktu s pinmi

• Používajte správne fungujúci multimetr

• Udržujte sondy stabilné počas merania

• Vyhnite sa statickému výboju v blízkosti citlivých komponentov

• Dvakrát skontrolujte usporiadanie pinov pred znovuzapojením tranzistora

Záver

Kontrola tranzistora 2073 digitálnym multimetrom je jednoduchý spôsob, ako zistiť, či je stále dobrý, alebo už poškodený. Používaním režimu diódy môžete identifikovať základňu, kolektor a emitor, a následne skontrolovať otvorené spoje, spätné úniky alebo skraty medzi kolektorom a emitorom. Vždy porovnajte svoje merania s dôveryhodným technickým listom alebo odkazom na usporiadanie pinov pred znovuzapojením tranzistora.

Často kladené otázky [FAQ]

1. Prečo je režim diódy preferovanou metódou na kontrolu tranzistora 2073 namiesto režimu kontinuity?

Režim diódy je preferovaný, pretože meria pokles napätia v smere cez PN spoje tranzistora. To poskytuje presnejší indikátor toho, či sú spojenia základňa-kolektor a základňa-emitor zdravé, otvorené alebo skratované v porovnaní s obyčajným testovaním kontinuity.

2. Prečo môže testovanie tranzistora 2073, zatiaľ čo je ešte pripojený k obvodu, spôsobiť falošné merania?

Blízke komponenty, ako sú rezistory, kondenzátory a diódy, môžu vytvárať alternatívne prúdové cesty, ktoré ovplyvňujú čítanie multimetra. To môže spôsobiť, že poškodený tranzistor sa zdá byť dobrý alebo že zdravý tranzistor vyzerá ako vadný počas testovania.

3. Ako digitálny multimetr pomáha identifikovať pin základne tranistora 2073?

Pri testovaní NPN tranzistora v režime diódy zvyčajne základňa ukazuje kladné napäťové hodnoty na obidva kolektor a emitor, keď je červená sonda pripojená k základni. Merania okolo 0,45V až 0,9V normálne indikujú zdravé spoje.

4. Prečo je identifikácia správnych pinov kolektora a emitora dôležitá v obvodoch výkonových transistorov?

Preklopenie kolektora a emitora môže znížiť zisk tranzistora, oslabiť prepínacie výkony, spôsobiť prehriatie a viesť k nestabilnej prevádzke obvodu. V aplikáciách s vysokým výkonom môže nesprávne zapojenie pinov tiež poškodiť blízke komponenty.

5. Čo obvykle znamená meranie OL pri testovaní tranzistora 2073?

Meranie OL normálne znamená, že cez spoj neexistuje prevod. To je očakávané počas testovania spätnej polarizácie, ale ak OL objaví vo všetkých smeroch, tranzistor môže mať otvorený vnútorný spoj a môže už byť poškodený.

6. Prečo je skrat kolektora-emitor jedným z najvážnejších zlyhaní tranzistorov?

Skrat kolektora-emitor umožňuje prúd prúdiť nepretržite bez správnej kontroly základne. To môže spôsobiť vyhorené poistky, prehriatie, vypnutie napájania, žiadny výstupný signál a vážne poškodenie obvodu.

7. Ako môže prehriatie ovplyvniť vnútornú štruktúru tranzistora 2073?

Nadmerné teplo môže poškodiť polovodičové spojenia vo vnútri tranzistora, čo môže viesť k úniku prúdu, skratom, nestabilnému chodu alebo úplnému zlyhaniu tranzistora. Môžu sa objaviť aj fyzické znaky, ako sú popáleniny alebo prasknuté puzdrá.
