Ako vybrať shunt odpor pre presné meranie prúdu

Meranie prúdu silne závisí od správneho výberu shunt odporu, pretože hodnota odporu priamo ovplyvňuje presnosť merania, stratový výkon, tepelné správanie a kvalitu signálu. Tento článok vysvetľuje, ako sa vyberajú shunt odpory, ako chyby a non-ideálne účinky ovplyvňujú merania a ako faktory ako ofset zosilňovača, rozlíšenie ADC, šum, rozloženie, vzostup teploty a špecifikácie odporov formujú výkon merania prúdu v reálnom svete.

Katalóg

Výber hodnoty shunt odporu

Výber hodnoty shunt odporu určuje, ako sa správa merací reťazec prúdu v reálnom produkte, nie len v tabuľke. Jedno rozhodnutie zasahuje do troch vecí súčasne:

• plné meracie napätie, s ktorým môžete pracovať

• teplo, ktoré odpor vytvorí

• dodatočný pokles napätia, ktorý pocíti záťaž.

V praxi často záleží na tom, ako pohodlné chcete mať signálne rozpätie v porovnaní s tým, koľko straty a rezervy ste ochotní akceptovať.

Mnohé tímy cítiť túto tendenciu mať čo najnižší R pre efektivitu; táto intuícia je pochopiteľná. Zásadná otázka je, že nízke shunt napätie má tendenciu premeniť malé, nezaujímavé non-ideálnosti na dlhé ladenia.

Začnite výberom shunt napätia pri maximálnom prúde, ktorý váš zosilňovač a ADC môžu zachytiť s rezervou pre toleranciu, teplotu a šum. Bežne používané plné meracie okno je asi:

• 50–100 mV

zatiaľ čo dizajny s vyšším výkonom alebo malou rezervou často končia bližšie k:

• 10–30 mV

aby znížili stratu a chránili záťažové napätie.

To, čo zvyčajne rozhoduje o tom, či sa cieľ cíti "pohodlne", nie je vlastné číslo, ale ako ďaleko je nad chybami, ktoré naozaj uvidíte na lavici.

Shunt napätie, ktoré vyzerá dobre v nominálnom výpočte, môže pôsobiť nepríjemne malé, akonáhle sa objavia najhoršie prípady účinkov:

• ofset

• drift

• tepelné gradienty

• kvantizácia

• rušenie

Ak ste niekedy videli, ako sa nula prúdová hodnota pohybuje počas tepelných prechodov, emocionálny oblúk je známy:

• dôvera pri izbovej teplote

• potom rastúca pochybnosť

• potom neskorý pokus o opravu v firmvéri.

Vstupný ofset a drift môžu spotrebovať prekvapivý podiel malého shunt signálu. Keď sa dizajn príliš sústredí na veľmi nízke V_SHUNT, tímy často zistia, že hodnota bez zaťaženia odmieta zostať blízko nuly pri zmene teploty, a sú nútené smerovať k:

• viac kalibračným krokom

• viac kompenzačnej logike

• alebo oboje.

Prechody meď-aliaž môžu generovať mikrovoltové termoelectric napätia v prítomnosti teplotných gradientov. Je ľahké toto považovať za príliš malé na to, aby to malo význam, kým shunt neoznámi o:

• horúcu induktor

• rozvodník tepla MOSFET

• hranicu prúdenia vzduchu, kde sa gradienty pravidelne vyskytujú.

Ak ADC (vrátane jeho šumu) produkuje len malý počet účinných počtov v prevádzkovom rozsahu, výstup sa zvyčajne javí ako skákanie, a regulačné slučky môžu začať správať citlivo pri nízkom zaťažení. Dizajn, ktorý sa správa slušne pri nominálnom prúde, môže stále vykazovať kolísanie spôsobené kvantizáciou, keď sa signál zmenšuje.

Malé šuntové napätia sú ľahšie kontaminované cez:

• prepojenie spínacieho uzla

• záskok na zemi

• magnetické zachytenie

• parazitné efekty súvisiace s usporiadaním.

Keď sú spínacie napájacie stupne blízko seba, práca s usporiadaním a filtráciou zvyčajne rýchlo rastie, keď sa znižuje V_SHUNT.

Praktický prístup je nastaviť plnú hodnotu V_SHUNT, aby bola pohodlne nad kombinovaným najhorším offsetom a šumom v meracom pásme, ktoré vás naozaj zaujíma. Keď je signál príliš malý, tímy často strávia dni prenasledovaním:

• úprav usporiadania

• experimentov s filtráciou

ktoré nikdy nedávajú úplne uspokojivý pocit.

Akonáhle je nastavený cieľ pre plnú hodnotu šuntového napätia, vypočítajte prvotné odporové hodnoty priamo:

Príklad (50 mV pri 5 A):

R = 0.05 / 5 = 0.01 Ω

Považujte to ako počiatočný kotvu. Po tomto bode sa hodnota zvyčajne upraví v dôsledku:

• tepelných vlastností

• obmedzení hlavy

• dostupnosti balenia

• toho, čo vás prototyp naučí.

Po voľbe R vypočítajte šuntovú disipáciu pri maximálnom prúde:

Príklad:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

Pomáha myslieť na P_SHUNT ako na vstup do tepelných návrhov, a nie ako na rýchly zaškrtávací políčko v technickom liste. Aj keď výkonová hodnota odporu vyzerá štedro, skutočné zostavy môžu bežať teplejšie kvôli:

• obmedzenej ploche medi

• teplu z susedných komponentov

• obmedzeniam krytu

• slabému prúdeniu vzduchu.

Počas uvedenia do prevádzky je dosť bežné sledovať drift čítaní po niekoľkých minútach, keď sa šunt a okolitá medná časť zahrejú, čo posúva odpor a ťahá meraný prúd spolu s ním, čo môže byť frustrujúcejšie, než to znie, keď sa snažíte uzavrieť otázku stability riadiacej slučky.

Pre presnosť merania prúdu sa tolerancia šuntu a teplotný koeficient odporu (TCR) často priamo odrážajú v chybovom rozpočte, hneď vedľa:

• obmedzení zosilňovača

• obmedzení ADC.

1% šunt začína s približne 1% chybou zisku predtým, ako:

• offset zosilňovača

• chyba zisku ADC

• drift referencie

vstúpia do obrázku. Ak je cieľom presnejšia presnosť, typické cesty zahŕňajú:

• použitie šuntu s užšou toleranciou

• kalibráciu vo výrobe

• kombinovanie oboch.

Samotné zahrievanie zvyšuje šunt nad okolité prostredie a odpor sa mení s týmto nárastom teploty. Pri trvalej prevádzke pri vysokých prúdoch môže tento drift dominovať tomu, čo vidíte v teréne. Keď je nárast teploty nejasný, je často menej stresujúce predpokladať väčší nárast, než predpovedá ideálny model, a potom to overiť pomocou skorých hardvérových meraní (vrátane stavu ustálenia).

Zvyšovanie V_SHUNT zvyčajne zlepšuje meraciu rezervu:

• uvoľnením tlaku offsetu/šumu na prednom konci

• zvýšením pomeru signálu k šumu

zatiaľ čo:

• znižuje efektivitu

• kradne napätie na záťaži.

Zníženie V_SHUNT robí opak a zvyčajne tlačí viac záťaže na:

• analógový predný koniec

• disciplínu usporiadania

• digitálnu filtráciu.

Faktor	Vyšší VSHUNT	Nižší VSHUNT
Rezerva Signálu	Lepšie	Nižšie
Efektivita	Nižšia	Vyššia
Pokles Napätia	Vyšší	Nižší
Požiadavky na ADC	Menej náročné	Viac náročné
Citlivosť na šum	Nižšia	Vyššia
Teplotná disipácia	Vyššia	Nižšia

Vzorec, ktorý sa objavuje v dizajnoch, ktoré sa zdajú byť pokojné na debugovanie, je vyhnúť sa absolútnemu minimálnemu V_SHUNT, pokiaľ efektivita nedominovala systémovým cieľom. Utrácanie trochu hlavy pre meraciu rezervu sa často vypláca ako:

• menej falošných ochranných výletov

• stabilnejšie riadiace správanie

• menej času tráveného uvažovaním, či je zvláštne čítanie fyzikálne alebo artefaktom usporiadania.

Keď R klesne do miliohmov, neúmyselný sériový odpor v:

• trasách

• prepojeniach

• konektoroch

• spájkových spojoch

začne súťažiť so samotným šuntom. V tom momente môže bonusový 1–5 mΩ z routovania a prepojenia predstavovať veľkú časť zamýšľanej hodnoty a meraný prúd sa môže líšiť v závislosti od:

• variácie montáže

• starnutia konektora

• prepracovania.

Pre šunt s nízkou hodnotou, štyri-terminálové pripojenia s opatrným routovaním zabraňujú tomu, aby poklesy prúdu záťaže boli nesprávne interpretované ako šuntové napätie. Bez Kelvinovho snímania sa chyba zvyčajne závisí od prúdu a je frustrujúco nekonzistentná medzi zostavami.

Ak cieľ zahŕňa rýchle zachytenie transientov, silné filtrovanie môže skryť udalosti, ktoré sa snažíte merať; ak je filtrovanie príliš slabé, prechodové šumy môžu dominovať čítaniu. Voľba odporu interaguje s filtrovaním, pretože nastavuje amplitúdu signálu v pomere k:

• šumu

• zberu

• šumu ADC.

Štruktúrovaná kontrola citlivosti môže poskytnúť veľa z toho, čo ľudia dúfajú, že simulácia poskytne, s menším počtom skrytých predpokladov a viac použiteľnými číslami.

Pre každého kandidáta R vypočítajte:

• V_SHUNT pri I_MAX

• P_SHUNT pri I_MAX

• odhadovaný nárast teploty (baliaci + medená plocha + predpoklady o prúdení vzduchu)

• očakávané chybové položky (offset, drift, kvantizácia ADC a šum).

Pragmatický prístup spočíva vo výbere najmenšej odpornej hodnoty, ktorá stále poskytuje stabilné meranie pri teplote a prevádzkových podmienkach šumu, vrátane správania pri ľahkom zaťažení. To vás zvyčajne posúva na miesto, ktoré vyvážuje účinnosť s dôverou v meranie, a znižuje šance na neskoré prekvapenie, kde sa presnosť zdá byť v poriadku za studena na stole, ale zhoršuje sa po zahriatí alebo keď je jednotka uzavretá vo svojom puzdre.

Strata výkonu a tepelný dizajn

Odhadnite elektrické straty v reálnych prevádzkových scenároch

Odpor šuntu nakoniec konvertuje elektrickú energiu na teplo veľmi predvídateľným spôsobom, a tá predvídateľnosť je upokojujúca, až do chvíle, keď sa skutočné prevádzkové režimy začnú navrstvovať na seba. Začnite s základným vzťahom: P = I²R.

Príklad základnej hodnoty: 5 A cez 0,01 Ω → P = 25 × 0,01 = 0,25 W.

Tých 0,25 W je počiatočná referencia na diskusiu, nie zastavovací bod, pretože nárast teploty a pohyb odporu v dlhodobom horizonte sú zvyčajne to, čo vyvoláva nepríjemné prekvapenia neskôr v overení.

Použite najvyšší trvalý prúd, ktorý môže produkt realisticky uniesť, a potom ho rozšírte pre každodenné reality, ktoré inžinieri niekedy prajú, aby boli menšie: tolerancia, kalibračné posuny, chyba regulačnej slučky a variabilita dodávky.

Taktiež posúďte dlhodobejšie režimy vysokoprúdovej prevádzky, pretože opakované prúdové zaťaženia trvajúce niekoľko sekúnd môžu prispieť k ohrievaniu spôsobom, ktorý pripomína nepretržitú prevádzku, skôr než krátku prechodnú udalosť.

V mnohých konštrukciách nie je drsná kombinácia jedinou položkou zo špecifikácie; je to vysoké zaťaženie plus teplý vzduch vo vnútri puzdra plus znížené prúdenie vzduchu plus susedné zdroje tepla.

Pre pulzné, rozdelené, obojsmerné alebo regeneračné prúdy vypočítajte ohrievanie z RMS prúdu: P = I_RMS²R.

Vrcholový prúd sa môže na meracích grafoch javiť veľmi vysoký, ale dlhodobé ohrievanie je väčšinou určované RMS prúdom (I_RMS) v priebehu času.

Opakovaný vzor zlyhania sa objaví, keď sa overenie zameriava na vrcholové limity, zatiaľ čo vysoký cyklus práce ticho produkuje takmer nepretržité ohrievanie.

Použite najhoršiu odhadovanú hodnotu odporu pri posudzovaní hornej hranice výkonu. Začnite s toleranciou, potom zahrňte posun odporu spôsobený TCR šuntu, keď sa jeho teplota tela zvyšuje.

Aj keď je výkon pod menovitou hodnotou, samoohrievanie stále môže skresliť merania prostredníctvom: (a) driftu odporu, a (b) tepelných gradientov, ktoré prenikajú do snímacej trasy a ukončení.

Konzervatívny predpoklad, ktorý často šetrí čas, je, že telo šuntu beží teplejšie, než uvádza susedný senzor na doske, najmä keď je šunt blízko iných teplých komponentov.

Preložte Watty na nárast teploty a napätie materiálu

Číslo výkonu samostatne je len čiastočný príbeh; rovnaká disipácia môže byť nezaujímavá na širokej medenej ploche a problematická v hustej konfigurácii vo vnútri uzavretej skrinky.

Praktická otázka sa stáva: akú teplotu dosiahne šuntový prvok a ukončenia pri vysokej teplote okolia, slabom prúdení vzduchu a blízkych zdrojoch tepla, a aká opakovateľná je táto hodnota naprieč jednotkami?

Technické listy bežne uvádzajú menovitý výkon pri referenčnej teplote okolia (často 70 °C) a potom znižujú povolený výkon nad touto hodnotou.

Skontrolujte, kde sa počas prevádzky nachádza skutočný „okolitý“ vzduch vo vnútri puzdra, pretože vzduch v puzdre pravidelne stúpa dobre nad izbovú teplotu a môže sa dramaticky líšiť v závislosti od umiestnenia.

Blízke zdroje tepla, ktoré je potrebné zohľadniť, zahŕňajú: batérie; induktory; výkonové MOSFETy; usmerňovače; horúce regulátory.

Pre povrchovo montované šunty často medená plocha na PCB prenáša väčšinu tepla. Nárast teploty sa môže výrazne meniť v závislosti od medenej plochy, hrúbky medi, spojenia plochy a hustoty tepelných viaz.

Neskoré zmeny trasovania, ktoré znižujú medenú plochu pre pohodlie, majú tendenciu vytvárať horúce miesta a drift, na ktoré nikto dúfal, že bude na ne vynaložený čas.

Pracovný postup, ktorý sa zvyčajne javí mierne pokojnejší pri uvedení do prevádzky, je rezervovať dostatočnú medenú plochu na začiatku a uvoľniť ju až po meraniach, ktoré ukážu, že tepelná beha sa správa dobre.

Prevádzka pod hodnotenou úrovňou výkonu vyhýba okamžitému poškodeniu, ale nezaručuje stabilné snímanie. Mnohé produkty sa najprv jemne degradujú: odpor sa zvyšuje, kalibrácia sa posúva a prahové hodnoty ochrany sa menia.

Z pohľadu spoľahlivosti je výber šuntu často hladší, keď je orientovaný na zachovanie presnosti a správanie driftu, pričom wattáž sa považuje za jeden vstup, a nie za celé rozhodnutie. Tento rámec znižuje frustráciu z návrhu, ktorý prechádza rýchlym funkčným testom, no neskôr bojuje v nasávaní, kontrolách opakovateľnosti alebo starnutí v teréne.

Definujte rezervu s jasným cieľom teploty a driftu

Bežné pravidlo je 2× nepretržitá výkonová rezerva, ale obhájiteľnejší prístup viaže rezervu na povolený nárast teploty a povolený drift.

Ak je presnosť merania počas životnosti cieľom návrhu, vyberte šunt tak, aby nárast teploty v ustálenom stave zostal mierny pri maximálnom udržovanom zaťažení, namiesto toho, aby sa blížil strmej časti krivky znižovania výkonu.

Tento výber tiež znižuje napätie na spájkových spojoch z cyklického ohrevu, čo je jeden z tých problémov, ktorý môže vyzerať v poriadku, kým sa náhle nestane zložitou fázou ladenia.

Pre preťažovanie a krátke udalosti používajte energetické a tepelné cyklovanie

Krátke pulzy môžu prekročiť nepretržitú hodnotu bez okamžitého zlyhania, no stále zanechávajú za sebou trvalú zmenu odporu.

Pre štart motora, nárazové prúdy alebo prúdové poruchy batérie vyhodnoťte pulzové namáhanie pomocou energie: E = ∫ I²R dt.

Keď technické listy poskytujú grafy pulzov/preťaženia, použite ich s aktuálnou šírkou pulzu a pracovným cyklom. Keď sú grafy chýbajúce alebo nejasné, zaobchádzajte s opakujúcimi sa pulzmi ako so scenárom tepelných cyklovacích procesov, nie ako s jednorazovou udalosťou.

Šunt môže tolerovať jeden poruchový pulz a stále starnúť pod opakovaným namáhaním. Opakovanie sa zvyčajne prejavuje ako pomalý drift offsetu, prerušené merania spôsobené únavou spájky alebo jemné sfarbenie podložiek.

Akcelerované cyklické testy vykonané skoro môžu neskôr odstrániť veľa neistoty a často sa emočne vyplácajú aj pri menšom počte len zriedkavo sa vyskytujúcich problémov počas validácie systému.

Overte pomocou testovania s vysokým namáhaním a jednoduchých kontrol zdravia

Výpočty zúžia kandidátov, potom bench validation odhalí, čo skutočne robí obal, prúdenie vzduchu a usporiadanie. Bežte na maximálnom realistickom zaťažení, kým sa teploty ustália, opakujte pri teplotných extrémoch, potom porovnajte pred- a po-testovú stabilitu odporu a merania po ochladení.

Sledujte tieto ukazovatele zdravia počas a po testovacích behových cykloch:

• Drift offsetu sa dvíha pri pevnom prúde v priebehu času.

• Spájkovacie spoje sa viditeľne zahrievajú viac ako telo rezistora alebo ukončenia.

• Hnednutie dosky alebo stmavnutie zvyškov toku v blízkosti podložiek.

• Prerušené merania počas klopania, vibrácií alebo tepelných cyklov.

Zlyhania, ktorým sa tento pracovný postup snaží vyhnúť

Riziko sa zvyšuje, keď sa šunt blíži k svojmu tepelnému stropu, a zlyhávajúci podpis zvyčajne spadá do niekoľkých rozpoznateľných skupín:

• Drift odporu, ktorý sa priamo mení na chybu merania.

• Únava spájky a poškodenie podložiek z tepelného cyklovania, ktoré spôsobuje prerušené alebo hlučné merania.

• Prehrievanie, ktoré vedie k otvoreným/krátkym udalostiam, nefungujúcim ochranným funkciám alebo vyvolať sekundárne poškodenie inde.

Dôkladná revízia rozptylu končí preukázanou rezervou v náraste teploty a správaní driftu, namiesto toho, aby sa zastavila na výpočte wattov.

Výber materiálu a stratégia výstavby šuntu

Presnosť šuntu sa zvyčajne odvodzuje z dvoch širokých tém: ako sa správa odpor, keď sa časť zahreje, a ako dobre zariadenie na meranie drží parazitické vplyvy mimo čítania. V praxi pomáha zaobchádzať so šuntom ako s niečím viac ako len symbolom rezistora v schéme; správa sa ako malá tepelná štruktúra s mechanickými rozhraním a geometriou medi, ktorá môže ticho ovplyvňovať čísla.

Dominantné zdroje chýb: nárast teploty; odpor pripojenia/kontaktu; indukcia riadená usporiadaním.

Keď sa tím návrhu cíti prekvapený driftom v spätnom čítaní prúdu, zriedkakedy to je preto, že Ohmov zákon prestal fungovať. Častejšie je to preto, že termálne a fyzické implementácie pridali správanie, ktoré sa ľahko prehliadne počas kontroly schémy a potom ťažko ignoruje na stole.

Výber materiálu

Praktickým cieľom výberu je nízky teplotný koeficient odporu (TCR). Zliatiny ako manganín a konstantán sa bežne používajú, pretože ich odpor sa pri zvyšovaní teploty mení iba mierne. Toto správanie zodpovedá skutočnosti, že šunt je určený na rozptýlenie energie, niekedy nepretržite, a aj skromné wattáže môžu posunúť teplotu dostatočne, aby posunuli meranie.

Pomáha tiež plánovať „samoohrev“ ako normálny režim prevádzky, nie ako výnimku. Ak je TCR zliatiny vyšší, odpor sa mení počas konštantného zaťaženia a namerané prúdy sa môžu zdať byť nestabilné, aj keď skutočný prúd je stabilný. Takýto pomalý drift môže byť obzvlášť podráždený počas validácie, pretože to vyzerá ako problém s prístrojmi, kým sa tepelné podmienky nestanú zrejmými.

Bežné nesprávne diagnostiky pre pomalé zvyšovanie prúdu po skoku zaťaženia: šum ADC; offset zosilňovača; chyba kalibrácie.

Na typickom benchovom nastavení je bežné sledovať zobrazovaný prúd, ktorý sa zvyšuje počas desiatok sekúnd po skoku, a potom sa ustáli, keď sa šunt a jeho meď konečne usadia do termálnej rovnováhy. Prvýkrát vidieť toto správanie môže pôsobiť ako fiktívny problém, ale často zmizne, ak sa zvýšenie teploty a tok tepla považujú za designové obmedzenia prvej triedy.

Ohrev nie je len o priemernom zvýšení teploty; gradienty naprieč telom šuntu a jeho koncovkami môžu skresliť opakovateľnosť. Na kompaktných doskách môže jeden koniec šuntu vypúšťať teplo do veľkého medeného priestoru alebo chytiť tok vzduchu, zatiaľ čo druhý koniec zostáva relatívne horúci. Takáto nerovnomerná distribúcia teploty môže viesť k jemným posunom v odpore a v miestnych EMF a kontaktných správaniach, ktoré sa snímanie snaží ignorovať.

Aby výsledky pôsobili menej svojrázne naprieč zostavami, zvyčajne sa vyplatí rozložiť teplo predvídateľným spôsobom:

• Zabezpečte dostatočný prierez medi na prenášanie prúdu a na rozptyl tepla.

• Vyvarujte sa montážnym detailom (podperám, svorkám, rebrám obalu), ktoré chladia jednu stranu viac než druhú.

• Udržujte tepelný prostredie okolo oboch koncov šuntu čo najsymetrickejšie, ako to umožňuje mechanický dizajn.

Aj veľmi zliatina s nízkym TCR má svoje limity. Ak prevádzkový bod vytvára veľké teplotné výkyvy, pretože je šunt nedostatočne dimenzovaný, prúdenie vzduchu nie je konzistentné, alebo tepelný odvod je slabý, určitý drift a dlhé ustálenie po zmenách zaťaženia sú jednoducho to, čo fyzika produkuje. Navrhovanie tak, aby šunt fungoval „menej horúci, než by mohol“, často prináša pokojnejšie čísla a menej deprimujúce ladenia.

Konštrukcia

Výber dobrého zliatina zriedka dokončuje prácu. Konštrukčné a prepojovacie detaily často dominujú, pretože signál šuntu je zvyčajne v milivoltovom rozsahu, kde začína konkurencia medzi maličkými parasitikmi a množstvom, ktoré sa meria.

V tom milivoltovom režime netreba veľa na to, aby sa extra sériový odpor stal dôležitým: pájkové úseky, viazania, kontakty konektorov a zúženia medi môžu všetky pridávať poklesy, ktoré vyzerajú ako skutočné napätie na šunte, pokiaľ nie je snímanie usporiadané starostlivo. Toto je jedno z tých oblastí, kde sa inžinieri môžu cítiť sebavedomo pri pohľade na schému a potom menej spokojne po montáži, pretože schéma vynecháva fyzickú dráhu prúdu, ktorú vytvára PCB a konektory.

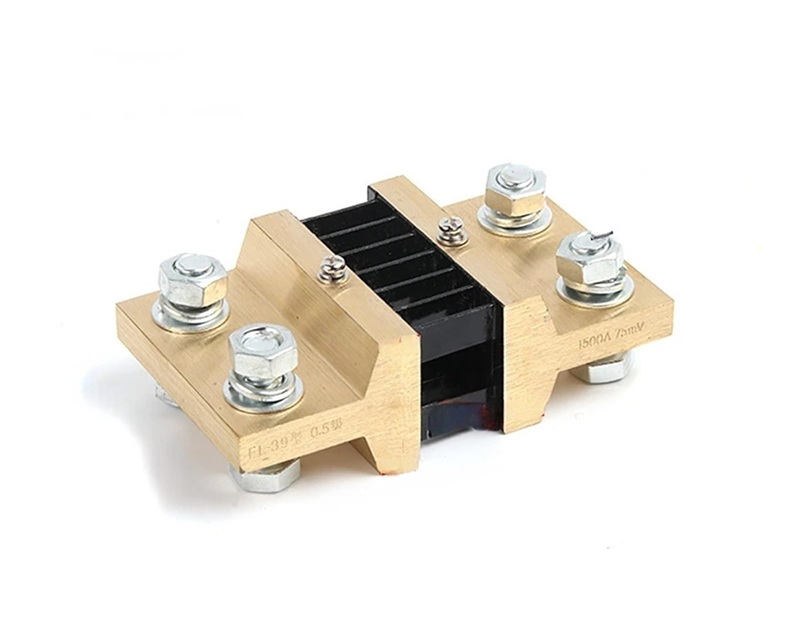

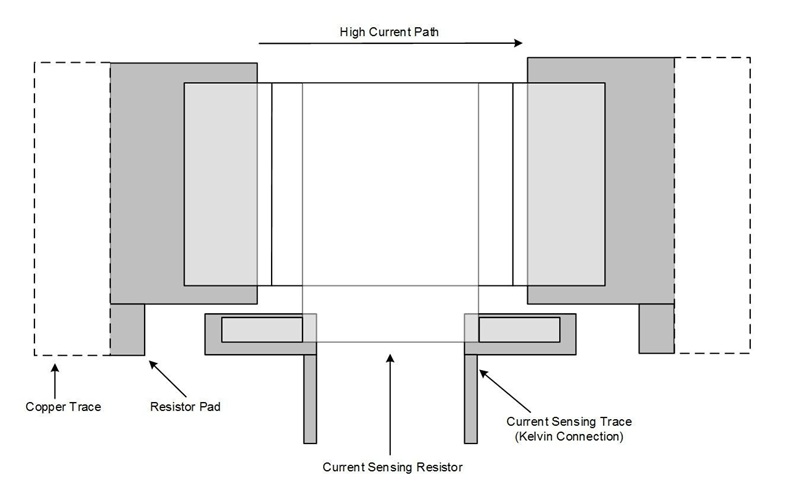

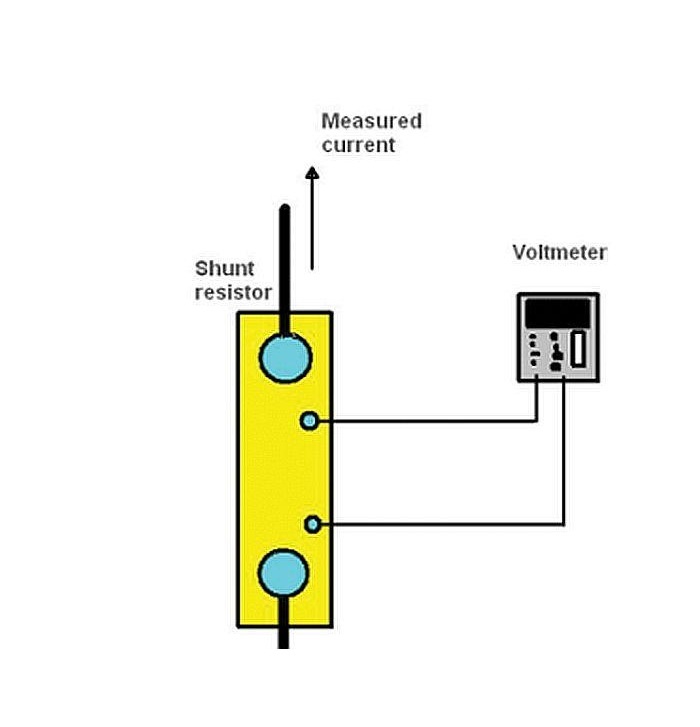

Šunt s štyrmi svorkami (Kelvin), alebo aspoň stopa, ktorá oddeľuje aktuálne a senzorové pripojenia, zvyčajne produkuje dôveryhodnejšie výsledky než dvojterminálový zber. Úmysel je jednoduchý: merať napätie priamo cez rezistívny prvok, nie cez spoje a meď, ktorá nesie prúd zaťaženia.

Pri vysokom prúde môžu aj zlomky miliohma v sériovom odpore vytvárať milivolty extra poklesu. Keď tento extra pokles sedí v senzorovej dráhe, môže sa ocitnúť v rovnakom rozsahu ako zamýšľaný signál šuntu a skresliť odhadovaný prúd. Mnohé návrhy, ktoré sa javia správne na papieri, skončia s vysokým čítaním alebo driftom, pretože fyzická implementácia náhodou zahrnula skrytý odpor v snímanej oblasti.

Kelvinovo snímanie poskytuje to, čo sľubuje, iba keď sú snímacie dráhy pripojené k zamýšľaným elektrickým hraniciam. Snímacie podložky fungujú najlepšie, keď snímajú napätie priamo na okrajoch rezistívneho prvku, nie niekde pozdĺž medenej cesty vysokého prúdu, ktorá tiež nesie prúd zaťaženia a s ním spojený IR pokles.

Zvyky rozloženia, ktoré majú tendenciu znižovať nepríjemné prekvapenia:

• Umiestnite Kelvinove snímacie odbočky blízko hraníc rezistívneho prvku.

• Smerujte snímacie dráhy ako úzku diferenciálnu dvojicu.

• Udržujte snímaciu dvojicu ďaleko od prepínacích uzlov a hlučných prúdových slučiek.

• Vráťte snímaciu dvojicu priamo do vstupov zosilňovača bez zdieľania segmentov vysokého prúdu.

Zaobchádzanie so snímacou dvojicou ako s signálom prístroja, namiesto len ďalšej siete, často vedie k stabilnejším čítaniam naprieč variáciou vo výrobe, prepracovaním a starnutím konektorov. Táto stabilita je ťažká na precenenie počas neskorého ladenia, keď časový tlak robí z každého nejasného milivoltu osobnú záležitosť.

Dynamické zaťaženia: Induktivita ako tichý extra napäťový člen

Pri dynamickom prúde sa indukčnosť často stáva dominantným zdrojom chýb merania. Merané napätie na shunte nie je čisto I × R_shunt. Keď sa prúd rýchlo mení, induktívny člen, V_inductive = L(di/dt), sa pridáva alebo odčítava od odporového úbytku. V rýchlo prepínajúcej sa výkonovej elektronike môže induktívny príspevok prekonať odporový príspevok počas prepínacích hrán, čo môže spôsobovať, že okamžité merania vypadajú nesprávne, aj keď merací obvod funguje presne tak, ako bol navrhnutý.

Jedna konsekvencia, ktorá zaskakuje tímy: usporiadanie shunt môže vyzerať presne pri DC a potom vyzerať nepresne v prostredí PWM. V mnohých prípadoch obvod jednoducho hlási fyziku prúdovej cesty, vrátane jej parazitnej induktivity, namiesto toho, aby robil chybu vo výpočtoch.

Shunty s nízkou induktivitou znižujú plochu slučky prostredníctvom širokých, plochých prúdových ciest a symetrickej geometrie. Táto konštrukcia znižuje parazitnú induktívnosť a znižuje veľkosť artefaktov di/dt. V praktických konštrukciách niekoľko geometrických volieb konzistentne posúva meranie smerom k opakovateľnosti:

• Symetrický vstup a výstup prúdu okolo odporového prvku.

• Krátke, priame prúdové cesty s minimálnou plochou slučky.

• Široké prierezové vodiče, ktoré sa vyhýbajú úzkym zúženiam blízko shuntu.

Keď sú PWM hrany rýchle, tieto fyzické voľby často robia viac pre stabilitu merania ako malé úpravy v nominálnej hodnote odporu, čo môže pôsobiť neintuitívne, kým prvýkrát zmena rozloženia neopraví to, čo vyzeralo ako problém analógového predného konca.

Keď je (di/dt) vysoké, umiestnenie snímacieho zosilňovača blízko Kelvinových bodov znižuje pickup a zabraňuje zväčšovaniu plochy snímacej slučky. Úzka diferenciálna trasovanie pomáha z rovnakého dôvodu. Filtrácia sa potom stáva úmyselnou voľbou, nie len dodatočnou myšlienkou, pretože prepínacie hrany môžu aliasovať do meracej šírky pásma a vytvárať merania, ktoré vyzerajú rušivo, skáčúco alebo zavádzajúco.

Možnosti meracieho cieľa (vyberte si skoro, pretože to tlačí rozloženie a analógové rozhodnutia rôznymi smermi): priemerný prúd pre monitorovanie výkonu, obmedziť šírku pásma, aby sa hrany oslabila a displej sa ustálil; špičkový/prechodový prúd pre ochranu, udržiavať šírku pásma vyššiu a dôrazne sa sústrediť na nízku induktívnosť a starostlivé rozloženie na zníženie falošných spúšťaní.

V bežných inžinierskych termínoch sa dizajn cíti plynulejšie, keď sa tím skôr dohodne, či chce elektricky rýchle informácie o prúde, alebo energeticky presné informácie o prúde. Tieto dva ciele môžu byť oba platné, ale zriedka sa im darí v rovnakých geometriách shuntu, šírke zosilňovača a filtre stratégie.

Mechanické a bezpečnostné faktory

Mechanická realizácia určuje, či teoretický výkon obstojí, keď sa produkt stretne s teplom, vibráciami, manipuláciou a časom. Elektrická presnosť môže byť optimalizovaná v schémach a tabulkách, ale stabilita v reálnom svete a bezpečné správanie zvyčajne závisia od mechanických a tepelných realít, ktoré sú niekedy ľahko prehliadnuteľné, kým prototyp nezačne „konať inak“ na stole.

Tepelné zaobchádzanie a meracia chyba spôsobená teplom

Shunty s vysokým prúdom premieňajú malé napäťové úbytoky na teplo a toto teplo potrebuje opakovateľnú cestu, aby sa rozšírilo a opustilo systém. Nekonzistentná tepelná cesta môže spôsobiť variabilitu a drift merania. Tieto efekty sa často najviac prejavia počas zmien zaťaženia, zmien teploty obalu a zahriatí systému.

Shunt môže vyzerať elektricky v poriadku v izolácii a stále driftovať, keď je vložený do poddimenzovanej alebo nepraktickej medi. V praxi sa okolitá meď stáva súčasťou tepelných podmienok shuntu a súčasťou distribučnej siete prúdu.

Bežné prispievateľmi k neočakávanému zahrievaniu sú zvyčajne banálne, čo je dôvod, prečo prehliadnu recenzie: jediná zúžená sekcia, bottleneck cez otvory alebo prechod vrstvy, ktorý koncentruje hustotu prúdu.

Odporúčané taktiky rozloženia:

• Široké, hrubé meďové lemy na segmentoch s vysokým prúdom

• Krátke, priame prúdové cesty s minimálnymi užšími miestami

• Viac otvorov pre prechody vrstiev na rozdelenie prúdu aj tepla

• Body snímania umiestnené tak, aby sa vyhli parazitnému odporu vo vysokoprúdovej medi

Keď dosky prichádzajú z laboratória s tajomným driftom, často sa to pripisuje jednému prehliadnutému zúženiu, ktoré sa stáva skutočným ohrievačom, posúvajúc teplotu shuntu len dostatočne, aby posunula merania počas skutočného zaťaženia.

Ak je prúd vzduchu náhodný a nie definovaný, teplota shuntu sa môže meniť pri orientácii obalu, variabilite ventilátora alebo ako tesne sú káble trasované blízko dosky. Takáto variabilita môže byť frustrujúca, pretože vytvára kalibračné správanie, ktoré sa zdá náladové od jedného nastavenia k druhému, aj keď sa elektricky nič zjavne nezmenilo.

Malý chladič, kontrolovaný prúd vzduchu alebo zámerná tepelná kontaktná stratégia môžu spraviť teplotný profil opakovateľným. Opakovateľnosť býva cennejšia ako honba za čo najnižšou teplotou, pretože kalibrácia a kontrolné správanie profitujú zo konzistentnosti.

Situácie, kde má maximálna teplota väčší význam ako priemerná:

• Motory s PWM dynamikou zaťaženia

• Pulzovanie elektroventilov alebo akčných členov

• Priebežné udalosti a rýchle prúdové transienty

• Priemyselné zaťaženia s cyklom spínania

Navrhovanie len na základe stacionárnych tepelných čísel môže spôsobiť prechodné odchýlky počas prechodov cyklu spínania, čo je často vtedy, keď sú kontrolné slučky najcitlivejšie a keď stáva sa "takmer správne" snímanie operačne nepríjemným.

Teplotné gradienty medzi odlišnými kovmi môžu vytvárať odchýlky na úrovni mikrovoltov, a tieto odchýlky prestávajú byť akademické, keď je signál o ktorý ide len v desiatkach milivoltov. Symetria rozloženia tu nie je estetická; je to merací metód, ktorý znižuje tepelný EMF nesúlad.

Praktické symetrické zvyky:

• Viesť snímacie stopy ako zladený pár so podobnou dĺžkou a geometriou

• Udržiavať hmotnosť medi a tepelnú expozíciu podobné na oboch snímacích cestách

• Vyhnúť sa umiestneniu jedného snímacieho vodiča blízko miestnych zdrojov tepla, zatiaľ čo druhý zostáva v chladnejšej oblasti

Zdroje tepla, ktoré zvyčajne skresľujú jednu stranu snímacieho páru:

• MOSFET-y

• Induktory

• Usmerňovače a diódy

• Regulátory s vysokým rozptylom

Vzor, ktorý sa pravidelne objavuje počas odladenia, je, že odchýlka, ktorú nikto nevie vysvetliť, často koreluje s teplotou dosky a uhasína, keď je snímacia cesta a tepelná expozícia vyváženejšia.

Tolerancia, Stabilita a Napäťový stres

Počiatočná tolerancia ovplyvňuje počiatočný bod, ale dlhodobá presnosť je častejšie tvarovaná tým, ako sa odpor mení s teplotou, výkonovou hustotou a mechanickými obmedzeniami, ktoré jemne menia tepelný profil počas mesiacov alebo rokov. Shunt zriedkavo driftuje sám; okolitá štruktúra a detaily procesu často nasmerujú výsledok.

Tightly tolerance shunt môže znížiť počiatočné rozptyl zisku, ale zisk systému stále odráža celý signálny reťazec. Je bežné vidieť variabilitu výroby poháňanú menej menovitou hodnotou shuntu a viac konzistentnými, malými rozdielmi v montáži, ktoré sa sčítavajú.

Prispievatelia na úrovni systému k chybe zisku:

• Offset a bias prúdy vstupu zosilňovača

• Drift referenčného ADC a teplotné správanie

• Odpor pridaný trasovaním snímacej cesty a spojeniami

• Kontaktný odpor na konektoroch alebo zbernicových rozhraní

• Variabilita hrúbky medi a rozdiely v povrchovej úprave

• Objem spájky a geometria filletu okolo terminácií

Dizajn základne a umiestnenie snímacích žeber môžu byť prispôsobené, aby sa znížila citlivosť na spájkovacie filletové body a geometriu kontaktov. Tento prístup často poskytuje predvídateľnejšie správanie z partie na partiu než jednoducho stanoviť prísnejšiu toleranciu shuntu a dúfať, že zvyšok štruktúry sa správa ideálne.

Nízka TCR obmedzuje pohyb odporu s teplotou a nízky výkonový koeficient znižuje pohyb odporu s aplikovanou výkonovou hustotou. Nepohodlná časť je, že samoohrevanie je zaťažením tvarované, nie konštantné, takže drift môže stať sa závislým na zaťažení, efektívne tichá nelinearita, ktorú kontrolné algoritmy nemusia predpokladať.

Podmienky, ktoré často odhalia drift závislý na zaťažení:

• Prevádzka s širokým dynamickým rozsahom

• Opakované pulzné zaťaženia

• Uzavretá slučková kontrola, ktorá predpokladá lineárnu spätnú väzbu prúdu

Odolná stratégia je zaobchádzať s shuntom ako s tepelne aktívnym a znížiť nárast teploty na ampér pomocou rozloženia medi, predvídateľného prúdenia vzduchu a disciplinovaného umiestnenia komponentov, namiesto toho, aby sa spoliehal iba na zlepšenie v dátovom liste, ktoré sa môže nepreložiť, keď dominuje tepelný kontext na úrovni dosky.

Aj keď je pokles shuntu malý, prvok a jeho svorky môžu sedieť na vysokom spoločnom móde. To znamená, že pracovné napäťové limity, správanie izolačného systému a creepage/clearance na úrovni dosky musia byť hodnotené na úrovni systému, nie odvodené z merania milivoltov.

Dizajnové kontroly, ktoré je potrebné vykonať explicitne:

• Maximálne pracovné napätie cez prvok a izolačný systém balenia

• Creepage a clearance podľa príslušnej normy a stupňa znečistenia

• Čistota dosky a zvyšky, ktoré môžu znížiť účinný creepage

• Fyzické umiestnenie vzhľadom na zdroje kontaminácie a cesty vodivých zvyškov

Faktory kontaminácie, ktoré tendujú prekvapiť tímy neskôr:

• Akumulácia prachu v prúdnicových cestách

• Kondenzácia počas skladovania alebo prepravy

• Zvyšky tavidla a nerovnomerné pokrytie čistením

Keď sa v teréne objavia náhodné poruchy úniku, príčinou je často predvídateľná kombinácia umiestnenia, zvyškov a prostredia, ktorá sa stáva zrejmou až po korelácii vrátane s podrobnosťami výrobného procesu.

Odolnosť pri skutočnom mechanickom napätí

Prepojky sa často nasadzujú tam, kde sa stretávajú teplo, vibrácie a opakované cykly napájania. Je rozumné predpokladať, že zostava bude podliehať ohybom, nárazom a nesúladom tepelnej expanzie, aj keď je produkt inzerovaný ako stacionárny, pretože preprava, inštalácia a údržba stále ukladajú mechanické podujatia.

Povrchová úprava konektorov a ochranné nátery by mali zodpovedať očakávanej atmosfére. Korózia sa nie vždy prejavuje dramaticky; môže potichu zaviesť zmeny na úrovni milióhnov, ktoré časom posunú kalibráciu, čo môže byť hlboko frustrujúce, pretože filtrovanie firmvéru môže znížiť viditeľnosť driftu, pričom skutočne neodstráni chybu.

Prostredia, ktoré urýchlujú korózne mechanizmy:

• Priemyselné výpary a chemická expozícia

• Cestná soľ a pobrežný slaný vzduch

• Vysoká vlhkosť a časté cykly kondenzácie

Veľké prepojky sa môžu správať ako pevné kotvy. Počas tepelných cyklov môže táto rigidita zaťažovať cínové spoje, najmä v blízkosti hrán dosky, bodov skrutiek alebo oblastí, ktoré sa ohýbajú počas montáže. Poruchy sa často ukazujú tam, kde sa stretáva hmotnosť a vibrácie, nie nevyhnutne tam, kde je najvyššia hustota prúdu.

Opatrenia mechanickej spoľahlivosti:

• Pridať mechanickú podporu tam, kde to zapadá do koncepcie zostavy

• Dodržiavať odporúčaný rozvrh pozemkov na kontrolu mokrej plochy a tvaru filletu

• Vyhnúť sa rozpätiu v oblastiach PCB, ktoré sa ohýbajú počas inštalácie alebo utiahnutia

• Udržiavať časti s vysokou hmotnosťou ďaleko od známych ohybových bodov, keď existuje voľnosť rozloženia

Terénne vrátky často posilňujú jednoduchú realitu: praskliny sa majú tendenciu tvoriť tam, kde sa sústreďuje napätie, a napätie sa sústreďuje tam, kde sa rigidita náhle mení.

Pre drsné prostredia, výber komponentov ťaží z cyklovania a vibrácií, ktorých výkonové údaje odrážajú skutočné kvalifikačné metódy. Opatrenia ako zasadenie alebo podplnenie môžu byť užitočné v niektorých zostavách, ale môžu tiež vytvoriť nové tepelné alebo napäťové problémy, ak sa použijú bez potvrdenia vedľajších účinkov.

Prístupy, ktoré sa často hodnotia spoločne:

• Komponenty s validovanými údajmi o tepelnom cyklovaní a vibráciách

• Podplnenie alebo zasadenie po potvrdení, že teplo nie je uväznené

• Mechanické obmedzenia, ktoré sa vyhýbajú vzniku nových napäťových zón

Detaily plánovania testov, ktoré znižujú falošnú dôveru:

• Tepelné cyklovanie s napájaním, nielen bez napájania

• Meranie driftu počas prechodu cyklu

• Kontrola cínového toku a mikroprasklín po cyklovaní

Testy bez napájania môžu vyzerať čisté, pričom premeškajú drift a mechanické účinky súvisiace s koeficientom výkonu a formu zaťaženia, ktoré sa prejavia iba vtedy, keď prúd skutočne preteká.

Bezpečnosť, súlad a správanie v prípade poruchy

Bezpečnosť je formovaná tým, čo systém robí, keď sa niečo pokazí, nielen hodnotením komponentov. Reťazec detekcie prúdu, ktorý sa predvídateľne správa za podmienok poruchy, má tendenciu produkovať pokojnejšie výsledky v teréne a jasnejšiu diagnostiku počas údržby.

Diely s uznávanými bezpečnostnými certifikáciami môžu znížiť neistotu v súlade a zvyčajne zlepšiť sledovateľnosť. Napriek tomu certifikácia nie je skratka okolo overovania systému, pretože creepage, vzdialenosti a tepelné podmienky sú vlastnosti zostaveného produktu a jeho volieb rozloženia.

Položky súladu a overovania, ktoré zostávajú vlastníkom systému:

• Creepage a clearance na úrovni dosky

• Tepelný nárast v skutočnej uzáveri a podmienke prúdenia vzduchu

• Vzdialenosti okolo kontaminantov a zvyškov

• Kontroly výroby, ktoré zachovávajú predpokladanú čistotu a vzdialenosti

Predpokladajte, že prepojka môže zlyhať otvorene, stúpať alebo vyvíjať prerušované pripojenia. V regulačnej slučke môže byť otvorená prepojka nesprávne interpretovaná ako žiadny prúd, čo môže spôsobiť, že systém si bude vyžadovať väčší výkon a vytvárať tak nebezpečné správanie.

Poruchy, na ktoré sa oplatí plánovať:

• Otvorená obvodová prepojka alebo zdvihnuté ukončenie

• Postupný drift odporu, ktorý skresľuje prúdové merania

• Prerušované kontakty pri vibráciách alebo tepelných expanziách

• Poškodenie snímacej vodiče alebo anomálie ADC vstupu

Schémy detekcie a zmiernenia, ktoré sa bežne používajú:

• Kontroly plausibility porovnávajúce príkazovanú a meranú odpoveď

• Monitorovanie saturácie ADC a sanity checky rozsahu

• Timeout-based zlúčenie porúch pre nestabilné čítania

• Definované správanie pri odpojení, keď snímanie sa stáva nespolehlivým

Systémy, ktoré prechádzajú do predvídateľného odpojeného stavu za poruchami snímania, sú zvyčajne jednoduchšie na overenie a dôverujú sa lepšie ako systémy, ktoré sa snažia pokračovať v prevádzke na nejednoznačnej spätnej väzbe.

Poskytnutie testovacích bodov alebo zabudovaných diagnostík, aby sa chyby dalia izolovať bez rizikového skúmania v blízkosti uzlov s vysokým prúdom alebo vysokým napätím. Servisné tímy majú tendenciu pracovať rýchlejšie, keď dizajn ponúka jasnú metódu na potvrdenie, či je senzorový reťazec neporušený, a táto rýchlosť často znižuje sekundárne poškodenie spôsobené opakovanými pokusmi a omylmi pri opravách.

Dizajnové požiadavky priateľské k servisu:

• Prístupné testovacie body pre kontrolu napätia a referenčné kontroly

• Zabudované samodiagnostické háčiky alebo kalibračné spätné hodnotenia, kde je to možné

• Jasné izolačné kroky, ktoré oddeľujú chyby senzorov od chýb zaťaženia

• Dokumentácia, ktorá spája merané uzly s očakávanými hodnotami za bezpečných podmienok

Mechanické a bezpečnostné faktory sú praktickou cestou, ktorou presnosť, stabilita a bezpečné správanie pretrvávajú v priebehu času. Spoľahlivejšie dizajny senzorov prúdu považujú shunt najprv za tepelnomechanický prvok a až potom za ideálny rezistor, pričom usporiadajú symetriu rozloženia, disciplínu izolácie, kontrolu kontaminácie a logiku fail-safe okolo tohto reálneho prevádzkového kontextu.

Príklady výpočtov

Senzorovanie pomocou shunt vyzerá na papieri čisto a rovnice zriedka spôsobujú problémy samy o sebe. Čo prekvapuje ľudí neskôr, je ako rýchlo môže správna elektrická hodnota vyzerať inak, akonáhle sa do obrazu dostane zvýšenie teploty, montážny stres, odpor medi a správanie konektorov. V každodennej dizajnovej práci je najuspokojivejšou voľbou shuntu zvyčajne tá, ktorá ostáva predvídateľná pri tepletách, variáciách montáže a parazitáckych drátoch, pričom stále produkuje signál, ktorý môže analógový predný koniec prečítať bez dramatických problémov.

Predpokladajte plný prúd 100 mA a cieľové napätie pre snímanie 50 mV. Táto úroveň napätia sa typicky cíti pohodlne, pretože je nad bežným offsetom a šumovými podlahami, takže systém nie je nútený hľadať rozlíšenie.

Elektrické nastavenie a výpočty:

• Odpor: R = 0.05 / 0.1 = 0.5 Ω

• Plná shuntová disipácia: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW sa zdá skoro príliš malé na to, aby na tom záležalo, no ťažko sa ignoruje, ako často sa reálne zariadenia skončia teplejšie, než sa predpokladalo v skorých tabuľkách. Výber väčšieho výkonu (napríklad 0.25 W) sa často cíti konzervatívne, ale v dobrom zmysle: znižuje zvýšenie teploty, znižuje drift odporu a poskytuje priestor na dýchanie, keď systém sa nespráva ideálne.

Scenáre, ktoré často predlžujú benigné predpoklady o výkone: horúce skrine, blízke zdroje tepla, znížená konvekcia, predĺžený prúd pri poruche kvôli problémom s firmvérom alebo zaťažením.

Na tejto úrovni prúdu je samohriatie zvyčajne nie dominantnou chybou a táto realita môže byť zvláštne upokojujúca: shunt môže byť v poriadku, zatiaľ čo predný koniec ticho nastavuje strop presnosti.

50 mV plnocenný signál je zvyčajne jednoduché zosilniť, ale dôvera v dizajn sa zlepšuje, keď offset vstupu zosilňovača a drift zostanú ďaleko pod rozsahom milivoltov pri rôznych teplotách. Pomáha to aj vtedy, ak šum odkazovaný na výstup po zosilnení nezamieňa najmenšie kroky, na ktorých vám záleží. Bežná frustrácia počas revíznych stretnutí je vidieť starostlivo vybraný shunt spárovaný s zosilňovačom, ktorého drift offsetu cez teplotu sa stáva najväčším prispievateľom v rozpočte chýb.

Aj pri nízkom prúde môžu chyby uzemnenia vytvárať chyby, ktoré sú trápne väčšie ako pokles shunt, ktorý ste mali v úmysle merať. Tí snug a párované trasovanie pre senzorové linky a čistá referenčná stratégia pomáhajú predchádzať offsetom, ktoré sa objavujú len keď iné subsystémy prepínajú stavy.

Typické praktiky rozloženia, ktoré znižujú tajomné čítania: Kelvinove trasovanie pre shuntový prvok, tesné diferenciálne trasovanie, kontrolované návratové cesty, oddelenie od vysokých di/dt slučiek.

Predpokladajte 50 A plný rozsah a cieľové napätie 75 mV. Úmyslom je známa: udržať rozumnú stratu výkonu, pričom stále dodávate senzorový signál, ktorý sa udrží v hlučnom prostredí.

Elektrické nastavenie a výpočty:

• Odpor: R = 0.075 / 50 = 0.0015 Ω

• Plná shuntová disipácia: P = 50² × 0.0015 = 3.75 W

Diel s hodnotením 5 W môže byť rozumným štartovacím filtrom, avšak štítok zriedka hovorí celú pravdu. Pri skutočných zostaveniach závisí zvýšenie teploty silne na tom, ako je shunt namontovaný a chladený, a tieto detaily môžu dominovať výsledku aj v prípade, keď sú elektrické výpočty bezchybné.

Praktické vplyvy, ktoré často prevyšujú číslo v katalógu: plocha a hrúbka medi, prúdenie vzduchu, montážne rozhranie, blízkosť k horúcim komponentom, teplota skrine.

Pri 50 A napätie klesá z konektorov a meď môže pristáť v rovnakom susedstve ako 75 mV, čo je presne miesto, kde sa začínajú meracie argumenty. Ak nie sú vodiče senzora vedené priamo z šuntu (Kelvinove pripojenia), meranie zahŕňa odpor vodičov a kontaktov, ktorý môže variabilne meniť s oxidáciou, starnutím konektorov a teplotou. To je častý dôvod, prečo sa dva jednotky, ktoré sa na stole zdali byť identické, po inštalácii rozchádzajú.

Vlastné zahrievanie presúva odpor podľa TCR šuntu a tento posun sa prejavuje ako chyba zisku. Dizajn sa zdá byť pod kontrolou, keď sa tepelnému správaniu venuje pozornosť ako súčasti prenosovej funkcie merania, nie ako vedľajšiemu aspektu.

Položky, ktoré sa často započítavajú do realistického tepelného/chybového kontroly: najhorší predpoklad trvalého prúdu, realistická doba poruchy, horúce prostredie, nárast teploty v kryte, rozptylový odpor PCB, zahriatie konektora.

Transienty pri vysokom prúde môžu odhaliť indukčnosť a mechanickú nestabilitu spôsobmi, ktoré je ťažké priemerovať vo firmvéri. Štýly nízkej indukčnosti (často metalové konštrukcie) znižujú meracie artefakty počas rýchlych krokov prúdu. Mechanický stres si zaslúži úctu: utiahnutie skrutiek, ohyb PCB a tepelné cyklovanie môžu posunúť odpor o malé hodnoty, ktoré sa stávajú viditeľnými na milióhmových úrovniach.

Mechanicko/konštrukčné prispievatelia, ktorých inžinieri často sledujú: variabilita utiahnutia, hrúbka podložiek, creep počas času, nesúlad tepelnej rozťažnosti, vibrácia.

Predpokladajme systém batérií s plným rozsahom 10 A a cieľovým senzorovým napätím 100 mV. Výpočty sú jednoduché, ale správanie v teréne často nie je, najmä keď nabíjanie a vybíjanie prebieha v teplých priestoroch.

Elektrické nastavenie a výpočet:

• Odpor: R = 0.1 / 10 = 0.01 Ω

• Rozptýlenie šuntu pri plnom rozsahu: P = 10² × 0.01 = 1 W

Diel s výkonom 2 W (alebo vyšším) zvyčajne znižuje nárast teploty a zlepšuje stabilitu, čo sa zhoduje s tým, čo sa mnohé tímy dozvedia po prvej sérii terénnych údajov: drift sa zvyčajne ukazuje, keď sa vlastné zahrievanie a nárast teploty krytu hromadia. Výsledky na stole pri izbovej teplote môžu byť skutočne vynikajúce a stále zlyhávať na predpovedanie správania pri zvýšenej teplote prostredia.

Podmienky, ktoré často odhaľujú drift: udržovaný náboj/vybíjanie, horúce kúrené kryty, obmedzený prúd vzduchu, susedné napájacie konvertory zohrievajúce dosku.

Vyššie senzorové napätie zlepšuje pomer signálu k šumu a uľahčuje požiadavky na zosilňovač, ale zvyšuje stratové straty a lokálne zahriatie. Nižšie senzorové napätie znižuje rozptyl, ale kladie väčší nárok na offset zosilňovača, šum a vykonanie rozloženia. Mnohé robustné návrhy nakoniec uprednostňujú mierne senzorové napätie a potom vynakladajú skutočné úsilie na tepelné riadenie, pretože dlhodobé správanie je zvyčajne predvídateľnejšie než naháňanie minimálnych strát.

Obchodné osi sa zvyčajne hodnotia spolu: margin SNR, hlavička offsetu/odchýlky zosilňovača, prípustné rozptýlenie, nárast teploty, obmedzenia mechanického balenia.

Výber šuntu má tendenciu prebiehať hladko, keď sú elektrické ciele a fyzikálne reality považované za jeden prepojený problém. Nasledujúca sekvencia je dosť jednoduchá na opakovanie, ale dostatočne podrobná na zachytenie problémov, ktoré sa bežne objavujú neskoro.

Najprv vypočítajte elektrické ciele:

• Vypočítajte odpor šuntu z požadovaného senzorového napätia: R = Vsense / IFS

• Vypočítajte rozptyl pomocou najhoršieho prípadu prúdu: P = IMAX² × R

Pri definovaní IMAX je užitočné zahrnúť transienty a prípady poruchy, ktoré môžu trvať dlhšie, než naznačuje prvá intuícia.

Diely s nízkym TCR, nízkou indukčnosťou a dobre opísaným správaním driftu zvyčajne vedú k pokojnejším cyklom ladenia. Konštrukcia, ktorá podporuje Kelvinovo snímanie, stabilné ukončenia a opakovateľné uchytenie, zvyčajne prospieva konzistencii medzi jednotkami.

Charakteristiky dielov sa často skupinovo zohľadňujú pri výbere: TCR, špecifikácia dlhodobého driftu, poznámky o zaobchádzaní s pulzmi, indukčnosť, typ svorky, odporúčaná vzorová plocha, Kelvinova schopnosť.

Zmerajte alebo modelujte nárast teploty šuntu v reálnom zložením pri horúcom prostredí, pričom použite zamýšľanú metódu uchytenia a geometriu medi. Tento krok má tendenciu naznačiť vodiče, ktoré by inžinieri chceli mať menšie: predpoklady o prúde vzduchu, tepelné nasávanie, ohrievanie konektorov a rozptylový odpor medi.

Stabilný pohľad na dizajn je, že snímanie šuntu je elektrické meranie žijúce v rámci tepelného a mechanického systému. Návrhy, ktoré uznávajú to prepojenie, zvyčajne poskytujú čítania, ktoré zostávajú konzistentné medzi jednotkami, pri rôznych teplotách a v priebehu času.

Záver

Presné meranie prúdu vyžaduje viac než len výber rezistoru, ktorý splní jednoduchý výpočet. Hodnota šuntu, rozpad výkonu, nárast teploty, tolerancia, TCR, výkon zosilňovača, správanie ADC a rozloženie PCB všetko prispieva k výslednému efektu. Rovnožovaním intenzity signálu, efektivity, tepelných limitov a zdrojov chýb môžu dizajnéri vytvárať systémy na snímanie prúdu, ktoré zostávajú stabilné, presné a spoľahlivé vo všetkých reálnych prevádzkových podmienkach.

Často kladené otázky [FAQ]

1. Prečo výber mimoriadne nízkeho napätia na šunte často vytvára viac meracích výziev, než sa očakáva?

Veľmi nízke napätie na šunte znižuje straty energie a zvyšuje efektivitu, ale tiež robí meranie zraniteľnejším voči offsetu zosilňovača, teplotným driftom, šumu kvantizácie ADC, termoelektrickým napätiam a rušeniu pri prechode. Keď sa signál stáva menším, tieto zdroje chýb zaberajú väčšie percento meracieho rozsahu. To, čo sa na papieri zdá byť efektívne, môže nakoniec vyžadovať dodatočné kalibrácie, filtrovanie a optimalizáciu rozloženia, aby sa udržali stabilné hodnoty prúdu pri zmene teploty a prevádzkových podmienkach.

2. Prečo je výber rezistoru na šunte v zásade vyvážením medzi efektivitou a dôverou v meranie?

Zvýšenie odporu šuntu vytvára väčšie meracie napätie, čo zlepšuje pomer signál-šum a znižuje tlak na zosilňovač a ADC. Avšak, zvyšuje to aj straty energie, nárast teploty a napäťové straty, ktoré vidí záťaž. Zníženie odporu šuntu zlepšuje účinnosť a minimalizuje ohrev, ale kladie prísnejšie požiadavky na analógovú presnosť, kvalitu rozloženia PCB a digitálne filtrovanie. Úspešné návrhy typicky vyvažujú oba ciele, namiesto toho, aby sa optimalizovali výhradne pre jeden.

3. Prečo sa môže obvod na snímanie prúdu javiť presný pri izbovej teplote, ale po zahriatí sa môže významne odkloniť?

Vlastné ohrev mení odpor šuntu podľa jeho teplotného koeficientu odporu (TCR). Keď prúd nepretržite prúdi, šunt a okolitý meď sa postupne ohrievajú, čo spôsobuje posun meranej hodnoty, aj keď skutočný prúd zostáva nezmenený. Dodatočné teplo z blízkych komponentov, nárast teploty krytu a variácie prúdenia vzduchu môžu túto osciláciu ďalej zosilniť. Tepelná správanie sa často stáva hlavným prispievateľom presnosti merania na dlhé obdobie.

4. Prečo sa považuje Kelvinovo snímanie za nevyhnutné pre merania na šunte s nízkym odporom?

Keď hodnoty šuntu klesnú do rozsahu miliohmov, odpor z PCB trás, viek, spájkových spojov a konektorov sa môže stať porovnateľným so samotným šuntom. Kelvinovo snímanie oddeluje vedenie prúdu od signálu napätia, pričom zabezpečuje, že je merané iba napätie na odporovom prvku. Bez Kelvinových pripojení môže parazitný odpor zavádzať chyby závislé na prúde, ktoré sa líšia medzi zostavami a zhoršujú sa v priebehu času v dôsledku starnutia konektorov alebo mechanického namáhania.

5. Prečo by mali byť výpočty strát energie založené na RMS prúde namiesto vrcholového prúdu v mnohých aplikáciách?

Vrcholové prúdové hodnoty sa môžu zdať alarmujúce počas prechodných udalostí alebo pri štartovacích transientoch, ale dlhodobé ohrev určuje predovšetkým RMS prúd. RMS prúd odráža priemernú energiu dodávanú rezistoru v priebehu času a preto priamo ovplyvňuje nárast teploty. Návrhy sústrediace sa iba na vrcholový prúd môžu podceniť tepelný stres, keď záťaže s vysokým pracovným cyklom vytvárajú takmer kontinuálne ohrevné podmienky.
