Preskúmanie PMIC

PMIC (integrovaný obvod pre riadenie napájania) je špeciálne navrhnutý IC, ktorý prijíma jeden alebo viac zdrojov napájania a produkuje viacero regulovaných a riadených napájacích koľajníc pre rôzne zaťaženia na doske. Tieto zaťaženia často zahŕňajú procesory, pamäť, RF sekcie, senzory a rôzne periférie.

Namiesto rozmiestnenia samostatných regulátorov a dozorových IC po celom dizajne PMIC ich konsoliduje do jedného koordinovaného správcovského systému napájania. Pre mnohé tímy toto konsolidovanie prináša aj určitý pocit pokoja počas uvedenia do prevádzky, pretože existuje jedno miesto, kde sa dá pozrieť, keď sa napájacie koľajnice správajú čudne.

Procesory, pamäť, RF bloky, senzory a iné zaťaženia.

Funkčný rozsah

V reálnych produktoch prínos PMIC presahuje len konverziu napätia. Praktický prínos sa ukáže, keď sa správa ako koordinátor napájania na systémovej úrovni, ktorý spája niekoľko zodpovedností, ktoré prirodzene interagujú počas bootovania, krokov zaťaženia za behu a podmienok poruchy.

Konverzia

PMIC môže kombinovať rôzne typy regulátorov, takže napájacie koľajnice zamerané na efektívnosť a napájacie koľajnice citlivé na šum môžu byť optimalizované samostatne. V praktických dizajnoch je hlavná obava často nie generovanie požadovaného napätia, ale udržiavanie stabilného napätia počas zmien zaťaženia, udalostí pri štarte a iných náročných prevádzkových podmienok.

Buck regulátory, boost regulátory, buck-boost regulátory a LDO regulátory.

Koľajnica, ktorá vyzerá čistá pri stabilnom zaťažení, môže pod reálnymi profilmi viditeľne zažiť stres. Efektivita, vlnová forma, dynamická odozva a tepelná rezerva sa zvyčajne podrobne skúmajú, keď sa testujú CPU burst prúdy, RF prenosové pulzy alebo špičky vzorkovania senzorov za reálnych prevádzkových podmienok.

CPU bursty, RF prenosové pulzy a špičky vzorkovania senzorov.

Distribúcia

Po vygenerovaní koľajníc PMIC často určuje, ako sú zdieľané, prepínané a izolované. Tu sa dizajn môže cítiť buď robustne, alebo krehko, najmä počas horúceho zapojenia, brownoutu a udalostí súvisiacich s káblami. Keď sa distribúcia rieši premyslene, náraz sa kontroluje, cesty spätného prúdenia sa obmedzujú a chyba je menej pravdepodobné, že sa premení na celkový kolaps dosky.

Aktivácia koľajnice, spínače zaťaženia, obmedzovanie prúdu a ideálne diódy ORing pre vstupy z viacerých zdrojov.

Detekcia a dohľad

Väčšina PMIC integruje dozorné funkcie, ktoré nepretržite sledujú zdravie koľajníc a poskytujú signály, ktoré môže firmware a hardvér interpretovať. V laboratóriu sa tieto funkcie rýchlo prestanú cítiť ako príjemné doplnky a začnú sa cítiť ako rozdiel medzi čistým ladicím sedením a dňom stráveným naháňaním sa za resetom, ktorý sa odmieta reprodukovať na požiadanie.

Monitorovanie podnapätia, monitorovanie nadnapätia, detekcia nadprúdu, tepelné snímanie a signálovanie dobrého napájania.

Jedna lekcia, ktorá sa zvyčajne upevní v skúsených tímových pracovníkoch, je, že prahy dobrého napájania a časovanie pre odstránenie chýb musia byť jednoznačné. Keď sú nejasné alebo zle zladené so systémom, výsledkom sú často falošné resetovania alebo zlyhania pri spustení, ktoré sa objavujú len pri teplotných extrémoch, na určitých batériách alebo po sekvencii rýchlych reštartov.

Ovládanie a sekvenovanie

PMIC často zahŕňa mechanizmy na tvarovanie spôsobu, akým sa zariadenia zvyšujú, znižujú a koordinujú navzájom. Tieto detaily sa ukazujú ako konkrétne výsledky: či sa systém opakovane spúšťa, či komponenty zažívajú zbytočný stres a či sa doska vráti do známeho stavu po poruche.

Sekvenovanie, mäkký štart, tvarovanie rampy, dráhy vybitia a konfigurovateľné načasovanie medzi napájacími prúdmi.

Digitálny systém zvyčajne nevyžaduje len správne napätia v stacionárnom stave; očakáva tiež, že tieto prúdy prídu v určitom poradí a v rámci obmedzených časových vzťahov. Ak sú sklony príliš strmé, príliš pomalé alebo jednoducho zle usporiadané, interné štruktúry a domény sa môžu ocitnúť v neurčených podmienkach, ktoré sú veľmi nepravidelné, najmä pokiaľ ide o správanie uchovávania SRAM a zvyšovanie rýchlych rozhraní.

Interné ESD štruktúry, domény uchovávania SRAM a rýchlostné rozhrania.

Čo má tendenciu formovať výsledky v skutočných návrhoch

Keď tím prechádza z blokového diagramu na funkčný prototyp, výber a konfigurácia PMIC často závisí od prevádzkových detailov viac než od špecifikácií na úrovni marketingu. Jemné otázky sú tie, ktoré vytvárajú tlak na harmonogram, pretože sa objavujú neskoro a zriedkakedy sa prejavujú ako jediná, zjavná základná príčina.

Riešenie rýchlych prechodných javov a dynamických záťaží

Moderné procesory a RF sekcie môžu vyžadovať veľké prúdové kroky na mikrosekundových časových škálach. PMIC sa môže na papieri zdať úplne prijateľný a predsa vykazovať pokles, presah alebo osciláciu, keď sú kontrolný obvod, prístup k compensácii, výstupná sieť a PCB parazitné prvky nútené interagovať v reálnom usporiadaní.

Pokles, presah a oscilácia.

Tímy, ktoré testujú prechodnú odozvu skoro, často tak robia, pretože zažili bolesť z neskorého objavenia. Skorá validácia môže znížiť pravdepodobnosť nepríjemného cyklu redesignu zahŕňajúceho induktory, výstupné kondenzátory, kompenzačné komponenty alebo dokonca samotný výber PMIC.

Induktory, kondenzátory, kompenzačné komponenty a samotný PMIC.

Sekvenovanie ako zmluvná dohoda systému, nie ako pohodlie

Sekvenovanie napájania funguje najlepšie, keď sa s ním zaobchádza ako so zmluvou medzi požiadavkami na kremík, predpokladmi firmvéru a správaním dosky. Keď sa rýchlosti rampy a časovanie dobrého napájania odchýlia od toho, čo očakáva technický list procesora, alebo od toho, čo firmvér implicitne predpokladá, majú tendenciu sa objavovať nepravidelné problémy pri spustení.

Požiadavky technického listu procesora a očakávania firmvéru.

Čo robí tieto otázky obzvlášť frustrujúce, je ich tendencia zmiznúť za priaznivých podmienok na skúšobnom stole a vrátiť sa počas teplotných extrémov, horúceho zapojenia batérie alebo okrajových podmienok dodávky. V týchto prostrediach deterministické sekvenovanie a predvídateľné správanie pri resetovaní znižujú prekvapenia a skracujú cykly ladenia.

Teplotné extrémy, udalosti horúceho zapojenia batérie a podmienky podobné poklesu napätia.

Správanie ochrany ako páka dostupnosti a nákladov na služby

Limity nadprúdu, tepelné vypínanie a ochrany proti UV/OV sa často diskutujú v jazyku bezpečnosti, ale nasadené produkty ich zažívajú ako funkcie dostupnosti. PMIC, ktorý elegantne obmedzuje prúd, hlási chyby s dostatočnou jasnosťou, aby mohol byť akčný, a zotavuje sa kontrolovaným spôsobom, môže zabrániť tomu, aby sa menšie zlyhanie periférnych súčiastok premenilo na úplný výpadok systému a požiadavku na podporu.

Ochranné mechanizmy: Ochrana proti nadprúdu, tepelné vypínanie, ochrana proti podnapätiu a ochrana proti nadnapätiu.

Výhody spoľahlivosti systému: Elegatné obmedzovanie prúdu, hlásenie chýb a kontrolované zotavenie.

Často je presnejšie a úprimne užitočnejšie počas kompromisov návrhu mysliť na PMIC ako na súčasť architektúry spoľahlivosti systému a nie len ako na prevodník energie. Návrhy, ktoré dobre starnú, zvyčajne vyberajú PMIC na základe toho, ako konzistentne vynucuje predvídateľné stavy napájania počas normálnej prevádzky, spracovania porúch a prechodov.

Keď sa tento pohľad berie vážne, detaily, ktoré je ľahké znížiť na úroveň počas počiatočného plánovania, začnú vyzerať inak počas integrácie. Správanie vybíjania prúdov, integrita signálu dobrého napájania a telemetria porúch sa stávajú vlastnosťami, ktoré oddeľujú zariadenie, ktoré sa len zapne v laboratóriu, od zariadenia, ktoré sa čisto, opakovane a predvídateľne spúšťa v teréne, bez toho, aby požiadalo inžiniersky tím o šťastie.

Kategórie PMIC

PMIC sú často označované podľa hlavnej funkcie, no pri dodávke hardvéru sa správajú skôr ako kompaktný, koordinovaný subsystém napájania než ako komponent s jednou funkciou. Praktický spôsob, ako triediť typy PMIC, je pozerať sa na (a) to, čo regulujú, (b) to, čo obmedzujú alebo vynucujú, a (c) to, čo pripojujú, odpojujú alebo aktívne riadia. Z pohľadu uvedenia systému do prevádzky je rozdeľujúca línia, ktorá sa neustále objavuje, menej o lineárnom versus spínaní a viac o tom, či bol PMIC postavený na správu interakcie medzi koľajnicami pod meniacou sa záťažou. Keď je táto interakcia spracovaná premyslene, dosky sa počas stresových testov cítia pokojnejšie; keď nie, rovnaký dizajn môže vyzerať dobre na bench zdroji a stať sa náladovým v plne zostavenom produkte.

Hlavné funkčné skupiny

Tieto bloky generujú koľajnice, nastavujú prevádzkové body a absorbujú zmeny v podmienkach vstupu. Zvyčajne pokrývajú všetko od nízko-prúdových tichých koľajníc po vysoko-prúdové digitálne oblasti.

• Lineárna regulácia (LDO)

• Spínaná regulácia (buck, boost, buck-boost, invertné, nabíjacie čerpadlá)

• Predná konverzia a predregulácia (AC/DC adaptéry, USB-PD sink fázy, automobilové predregulátory na niektorých platformách)

Tieto bloky formujú, ako je povolené správanie napájania tým, že definujú prahy, sledujú hranice a reagujú na poruchy. Nemusí dodávať watty, ale často rozhodujú o tom, či systém zlyhá hladko alebo záhadne.

• Referencie napätia a prahové napätia

• Dozorní pracovníci, monitory a porovnávače okien

• Generovanie resetu, watchdog časovače a detekcia brownoutu

• Sekvencovanie, sledovanie a reakcia na poruchy (UV/OV, preťaženie, tepelná reakcia)

Tieto bloky určujú, kde energia prúdi, kedy je izolovaná a ako sú externé záťaže riadené. V skutočných dizajnoch sú miestom, kde sa prvé objavujú okrajové prípady, horúce pripojenie, pokles kábla, poruchy príslušenstva.

• Riadenie napájacích ciest

• Prepínacie spínače a eFuses

• Nabíjanie batérie

• Koľajnice a ovládače súvisiace s displejom

• Ovládače hradiel MOSFET

Typy regulácie/konverzie

LDO sú bežne vyberané, keď je potrebné nízke výstupné šum, jednoduchý dizajnový tok a rýchla malá signálna reakcia. Často sa objavujú v RF blokoch, audio koľajniciach, presných senzoroch a napájaní súvisiacich s ADC, kde môžu ripply spurs premeniť na merateľnú stratu výkonu.

Teplo je často ohraničujúcim faktorom výkonnosti regulátora. Keď sa zvyšuje rozdiel napätia medzi vstupom a výstupom alebo prúd záťaže stúpa, rozptyl výkonu a teplota sa môžu stať dôležitejšími ako elektrické špecifikácie presnosti.

Napájacia koľajnica, ktorá sa javí ako stabilná počas testovania na otvorenom stole, môže mať v uzavretých systémoch alebo vysokoteplotných prostrediach, kde je prúdenie vzduchu a tepelné rezervy znížené, vážne problémy s zahrievaním.

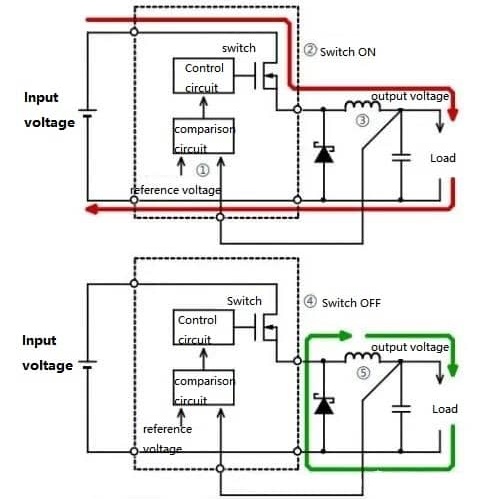

Buck meniče nesú veľkú časť záťaže pre efektívne jadrové koľajnice: procesory aplikácií, DSP, DDR koľajnice a iné vyso-prúdové digitálne oblasti. V praxi môžu dve dosky používajúce rovnaký buck fungovať veľmi odlišne v závislosti od režimu riadenia, prevádzkových režimov pri nízkej záťaži a parazitných efektov spôsobených usporiadaním.

• Prístup k riadeniu (napäťový režim, prúdový režim, hysteretický, konštantný čas)

• Správanie pri nízkej záťaži (PFM, preskočenie pulzov, nútené PWM)

• Prechodová reakcia verzus obchodovanie s výstupným ripple

• EMI postoj (možnosti rozptýleného spektra, voľby spínacej frekvencie, citlivosť usporiadania)

Detail, ktorý zvyčajne ostro zvýrazňuje dizajnové recenzie, je realita profilu záťaže. Menič, ktorý vyzerá vynikajúco pri 2 A, môže tráviť väčšinu svojho života pri 20–200 mA, kde dominujú prechody režimu, strata poplatkov hradla a nadmerné spínanie. Porovnávanie iba vrcholových hodnôt účinnosti môže viesť k tomu, že životnosť batérie v reálnej prevádzke sa zhorší viac, než sa očakávalo od počiatočných odhadov.

Boost meniče sa zvyčajne aplikujú, keď musí cieľová koľajnica presiahnuť zdroj, bežné príklady zahŕňajú generovanie 5 V z jednobunkovej batérie, vytváranie budiacich koľajníc pre displej alebo napájanie LED reťazcov. Buck-boost topológie sú preferované, keď môže vstup prekročiť nad a pod požadovaný výstup, ako napríklad udržanie stabilnej systémovej koľajnice počas celej krivky vybíjania batérie.

Tieto meniče často rozviazujú bolesti hlavy na úrovni systému, ako udržanie 5 V oblasti stabilnej, zatiaľ čo batéria klesá, ale táto úľava prichádza s viacerými pohyblivými dielmi: komplexnosť kompenzácie, správanie obmedzenia prúdu spínača a vedená EMI, ktorá môže byť prekvapivo citlivá na geometriu dosky a podmienky kábla.

V telefónoch a malých IoT moduloch je AC/DC blok zvyčajne mimo produktu, no predná vyjednávanie a ochrana vstupu sa čoraz viac nachádzajú vo vnútri zariadenia. Aj keď technický list definuje tieto ako USB funkcie, skôr než PMIC funkcie, silno tvarujú dimenzovanie downstream meniča, distribúciu tepla a najhoršie stresové situácie.

• USB-PD detekcia a podpora vyjednávania

• Obmedzenie vstupného prúdu a kontrola nárazového prúdu

• Ochrana proti preťaženiu pre USB príslušenstvo a adaptéry

Presné podporné bloky

Referenčné kotvy presnosti pre ADC, DAC a prahové hodnoty komparátorov. V zmiešaných signálnych produktoch sú opakovane dôležité detaily ako správanie driftu, hustota šumu a PSRR v relevantnom frekvenčnom pásme. Môže sa to zdať nekonvenčné, ale malé množstvo referenčného šumu sa môže prejaviť ako merateľný jitter, chyba senzora alebo nejasnosť prahu, akonáhle sa násobí reálnym zosilnením a voľbami filtrovania.

Supervisory obvody sledujú vodiče pre nedostatočné napätie, preťaženie a porušenia sekvenovania. V systémoch s viacerými vodičmi pomáhajú predchádzať polomŕtvym stavom, kde jeden domén nastupuje a začína vykonávať, zatiaľ čo iný domén mešká, je v hnedom stave alebo osciluje.

Z hľadiska spoľahlivosti robustné monitorovanie zvyčajne znižuje typ prerušovaných návratov z terénu, ktoré frustrujú každého: problémy, ktoré sa objavujú iba počas studených štartov, spustení s nízkou batériou, rýchlych hot-plug udalostiach alebo hraničných káblov, ktoré nikdy neboli v "šťastnej ceste" laboratória.

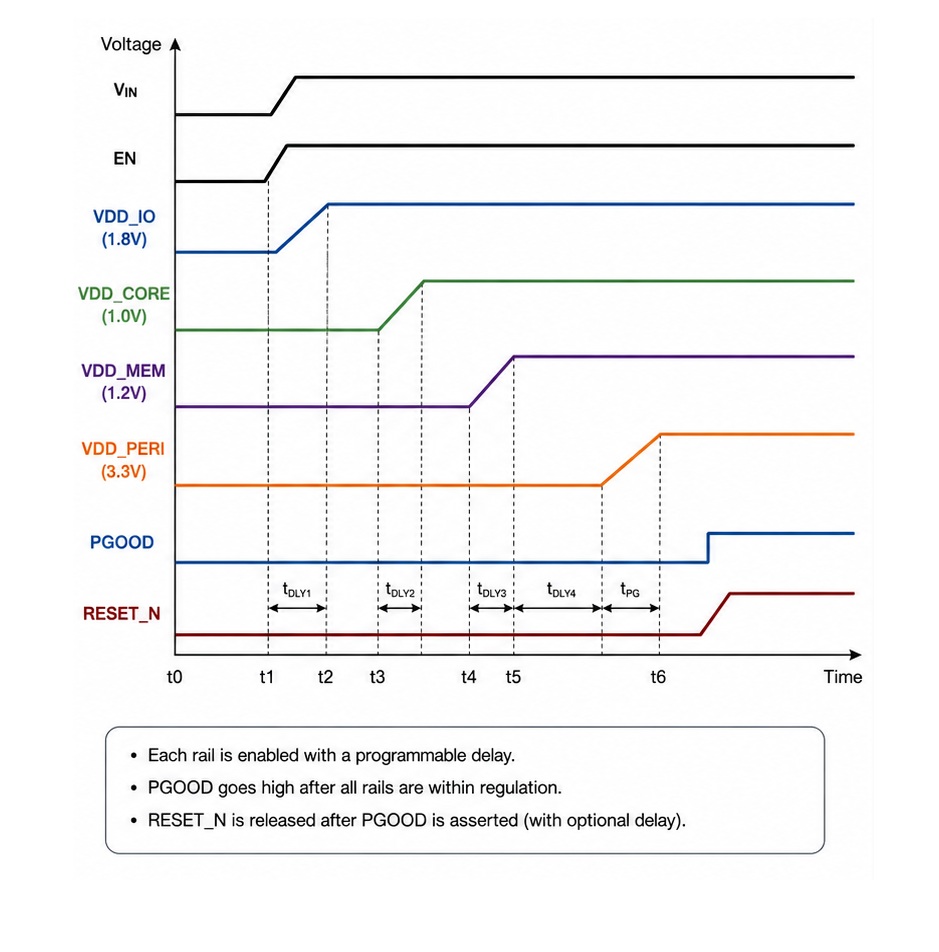

Sekvenovanie je viac než len vedenie A a potom vedenie B. Stáva sa to diskusiou o toleranciách časovania, sklony rampa, vzťahy resetu a o tom, čo systém robí, keď vedenie zmešká svoju časovú hranicu.

Dokumentácia SoC často špecifikuje závislosti IO pred jadrom, obmedzenia tréningu pamäte a presné časovanie deassertion resetu. PMIC s programovateľným sekvenovaním a riadenými rampami môžu znížiť externú logiku lepidla a urobiť zapínanie menej podobným hádanke, najmä keď dosky rýchlo iterujú a malé zmeny v časovaní môžu ušetriť dni ladenia.

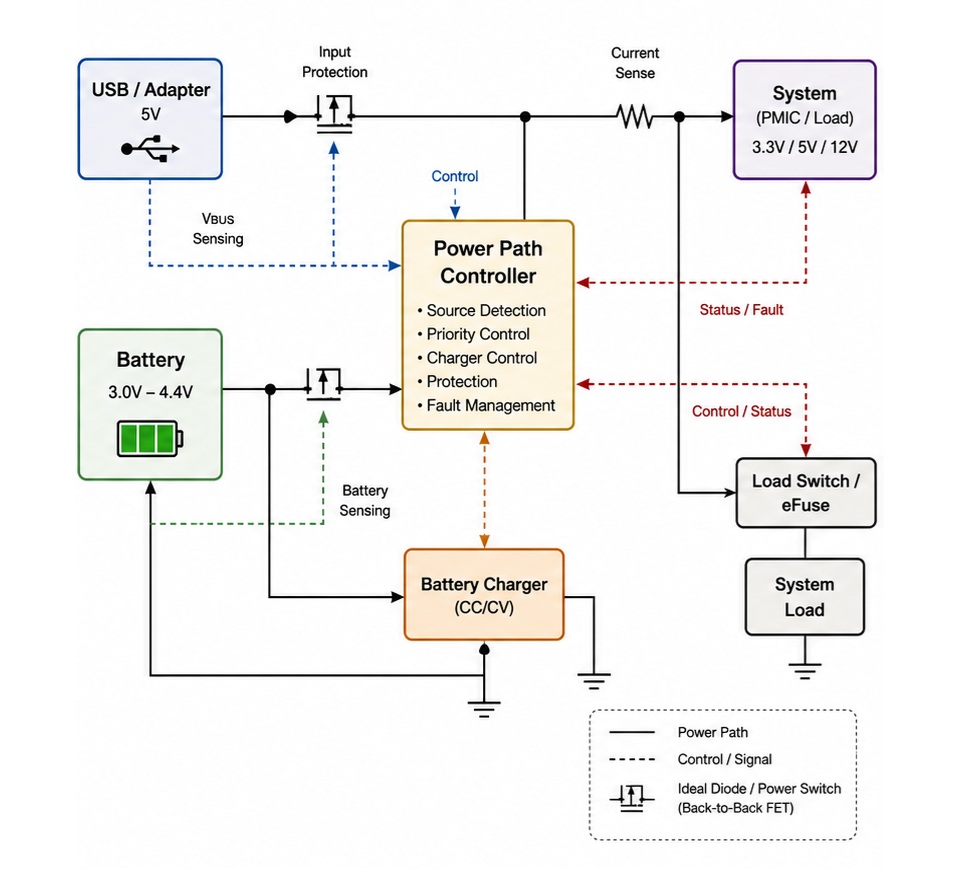

Funkcie napájacej cesty a pohonu

Logika napájacej cesty rozhoduje, či systém beží z USB, batérie, alebo z kombinácie oboch, a ovplyvňuje, čo sa deje počas prechodov.

• Bezproblémové prehodnotenie správania (obmedzenie prepadov, ktoré spúšťajú reset)

• Obmedzenie vstupného prúdu na zladenie s USB/adaptérmi a požiadavkami na zhody

• Ideálne správanie diody na zníženie spätného prúdu

Opakujúcou sa pastou zo skutočného sveta je podceňovanie odporu v káblach, konektoroch a ochranných prvkoch. Počas rýchleho prechodu, PMIC môže fungovať presne ako bolo navrhnuté a systém sa môže stále ocitnúť v hnedom stave, pretože upstream cesta klesá viac, ako model predpokladal. Tieto zlyhania sa cítia "nespravodlivo", kým nie je meraná a zaobchádza s plnou impedanciou cesty ako s súčasťou návrhu, nie poznámkou pod čiarou.

Nabíjačky sa líšia vo podpore chemie batérií, topológiách obvodov, tepelných charakteristikách a cieľoch návrhu. Bežné priority zahŕňajú rýchlejšie nabíjanie, nižšiu povrchovú teplotu, znížené EMI alebo udržanie výkonu systému počas nabíjania.

• Lineárne nabíjačky

• Spínacie nabíjačky

• Módy power-bank/OTG

Výber sa častokrát zúži na tepelné rozpočet, regulačné alebo interoperabilné obmedzenia a na to, či sa očakáva, že zariadenie udrží plný výkon počas nabíjania bez toho, aby sa cítilo letargické alebo nebodalo nepríjemne teplé.

Prevodníky zaťaženia sa bežne používajú na ovládanie vodičov na zníženie pohotovostného výkonu a izolovanie domén počas poruchových alebo prepravných stavov. eFuse pridávajú programovateľné prahové hodnoty prúdu, časovače porúch a riadené správanie zapínania.

V mnohých produktoch tieto bloky splácajú svoju plochu dosky tým, že prevádzajú chaotické režimy zlyhania, skraty konektorov, chyby príslušenstva, nesprávne zapojenie na zadržiavané incidenty namiesto kaskádových resetov alebo fyzického poškodenia, ktoré je nákladné diagnostikovať a ešte ťažšie reprodukovať.

Systémy displejov často vyžadujú viaceré napájacie vodiče ako AVDD, VGH a VGL s starostlivo riadeným časovaním spustenia, aby sa predišlo viditeľným artefaktom na displeji. Ovládače LED musia tiež presne regulovať prúd a spoľahlivo reagovať na poruchy otvoreného obvodu a skraty, pretože tieto podmienky sa bežne vyskytujú počas prevádzky.

Ovládače brány a výkonnostné fázy s vyšším výkonom sa stávajú čoraz relevantnejšími v robotike, automobilovom a priemyselnom vybavení, kde riadenie motorov a konverzia na vyššie napätie sa prelínajú s koordináciou, telemetriou a ochranou vo štýle PMIC.

Typický “Phone/IoT PMIC”

V mnohých telefónoch a kompaktných IoT moduloch je PMIC najlepšie chápať ako zámernú zmes blokov, nie ako jedinú kategóriu. Integrácia je zvyčajne zameraná na zníženie plochy PCB, zjednodušenie sekvenovania a poskytnutie firmvéru jediné miesto na sledovanie a ovplyvňovanie správania napájania.

• Viaceré vysokovýkonné buck meniče pre CPU, GPU, pamäť a vodiče, ktoré sú stále zapnuté

• Jeden alebo viac LDO pre nízkošumové analógové a RF vodiče

• Nabíjačka a obvod napájacej cesty pre koordináciu USB a batérie

• Monitory, sekvencéry, tepelné ovládania a hlásenie prerušenia pre telemetriu a spracovanie porúch

To, čo má tendenciu dominovať výsledkom, je interakcia napájacích línií. Buck transient môže skombinovať do RF LDO prostredníctvom zdieľanej impedancie uzemnenia. Termálne znižovanie nabíjača môže potichu znížiť dostupný systémový prúd a táto zmena môže stiahnuť jadrovú napájaciu líniu do poklesu počas špičky zaťaženia. Dizajny, ktoré hodnotia každý blok izolovane, často vyzerajú čisto v počiatočnom benčovom testovaní a potom sa stávajú "pichľavými" počas integrovaného stresového testovania, keď všetko prepína, ohrieva sa a rokovania prebiehajú súčasne.

Výber a integrácia

Prepínacie regulátory sú typicky vyberané na zníženie disipácie, no môžu zavádzať vlnenie a EMI, ktoré sa šíria do citlivých oblastí. LDOs často upokojujú šum, ale náklady sa objavia ako teplo, keď je napäťová rezerva veľkorysá alebo prúd nie je zanedbateľný.

• Prepínacie regulátory: vyššia účinnosť, viac práce s vlnením/EMI

• LDOs: nižší šum, vyššia disipácia tepla pri znižovaní napätia

Kompromis, ktorý často dobre funguje, je použitie bucku na vytvorenie medzipásmovej napájacej línie, potom použitím LDO na konečnú citlivú napájaciu líniu, pokiaľ bola rezerva a tepelná charakteristika plánovaná zámerne, namiesto toho, aby zostala po iných rozhodnutiach.

Rýchle zmeny zaťaženia vyžadujú rýchle ovládacie slučky, správne kompenzačné návrhy a dostatočnú výstupnú kapacitu na udržanie stabilnej regulácie počas prvých mikrosekúnd reakcie. Výber kondenzátorov zahŕňa viac než len jednoducho zvyšovať kapacitu. Efektívna kapacita môže klesnúť kvôli DC posunu, zmenám teploty a starnutiu. ESR a ESL tiež ovplyvňujú stabilitu obvodu, prenosové reakcie a výkonnosť EMI, čo z nich robí dôležité návrhové úvahy.

Tímy, ktoré validujú s presnou dielektrickou látkou kondenzátorov, menovitým napätím a rozmermi puzdra určenými na výrobu, sa zvyčajne vyhnú prekvapeniam so stabilitou v neskorých fázach, najmä keď dodávateľské reťazce nútia ekvivalentné substitúcie, ktoré sú na papieri len ekvivalentné.

Správanie PMIC pod poruchou môže byť navrhnuté okolo rôznych filozofií. Jeden prístup sa snaží o jemné zhoršenie, riešenie brownout situácií, náznaky obmedzenia pre procesor, selektívne odoberanie napájacej línie, aby systém zostal použiteľný v zníženom režime. Iný prístup vynucuje deterministické vypnutie s cieľom rýchlo dosiahnuť známy bezpečný stav.

• Jemné zhoršenie: často v súlade s cieľmi používateľskej skúsenosti v spotrebiteľských produktoch

• Deterministické vypnutie: často v súlade s predvídateľným správaním v návrhoch orientovaných na bezpečnosť

PMIC, ktorý najlepšie vyhovuje, je zvyčajne ten, ktorého sekvenovanie a reakcie na poruchy sa zhodujú so zamýšľaným správaním produktu, nie ten, ktorý má najdlhší zoznam propagovaných funkcií.

Vyššie prepínacie frekvencie a širokopásmové výkonové stupne zvyšujú dosiahnuteľnú hustotu energie, ale zároveň vytvárajú prísnejšie požiadavky na rozloženie PCB a vyššiu citlivosť na EMI. Zároveň sa softvérové funkcie ako telemetria, prerušenia, funkcie zaznamenávania a programovateľné kontrolné politiky stávajú dôležitými faktormi v celkovom riadení a integrácii napájacích systémov.

PMIC, ktoré udržiavajú predvídateľné napájacie správanie pod reálnymi zaťaženiami, môžu výrazne znížiť čas odstraňovania chýb, najmä v systémoch, ktoré súčasne riadia rádiá, procesory, nabíjacie operácie a tepelné limity.

Rozsah aplikácie PMIC

PMIC sa objavujú kdekoľvek, kde musí byť elektrická energia prevedená, distribuovaná, sekvencovaná, pozorovaná a chránená, pričom sa udržujú straty a rušenie pod kontrolou. Rutinne sa používajú naprieč spotrebiteľskými, podnikateľskými, automobilovými a priemyselnými dizajnami, a predsa obvyklá deliaca čiara nie je obvykle cieľový trh, ale to, ako vyzerá napájací strom v praxi. V okamihu, keď produkt obsahuje viaceré napájacie línie s rôznou toleranciou na šum, rôznym správaním pri skokovom zaťažení a rôznymi očakávaniami poruchy, PMIC prestáva pôsobiť ako "výber súčiastky" a začína pôsobiť ako formujúca sila na správanie systému. V mnohých skutočných dizajnoch, akonáhle je vysokovýkonný procesor spárovaný s rádiami, snímačmi, pamäťou a vysokorýchlostným I/O, architektúra napájania obmedzuje, čo platforma môže konzistentne dodávať, aj keď sa výpočty a softvér na papieri zdajú solídne.

Kde správanie PMIC obmedzuje výsledky reálneho systému

Odpoveď na prechodové zaťaženie, ktorá potichu nastavuje strop

Moderné CPU a GPU vykazujú náhle skoky prúdu počas boost a burst činnosti, a tieto skoky môžu byť prekvapivo neodpúšťajúce. Keď kontrolná slučka PMIC, výstupná kapacita a distribučná impedancia nedokážu udržať napájaciu líniu v úzkych medziach, softvérové tímy často reagujú spôsobmi, ktoré sú subtílne, ale nákladné: skracujú obdobia boost, znižujú maximálne kloky alebo zavádzajú širšie ochranné pásma, aby sa havárie neobjavili v praxi. Z inžinierskeho hľadiska sa tento obchod môže zdať frustrujúci, pretože platforma môže vyzerať efektívne, a pritom stále zanechávať výkon nedostatočne kvôli realistickému zaťaženiu.

Tímy, ktoré validujú len so statickými zaťaženiami alebo presnými laboratórnymi vzormi, sa to zvyčajne naučia neskoro. Skutočné pracovné zaťaženia vytvárajú zubaté hrany: krátke herné výbuchy, špičky v AI inferencii a udalosti koexistencie rádia môžu spôsobiť poklesy napätia, ktoré sa nikdy neobjavili, keď bola napájacia lišta testovaná s benigným bench profilom. Nepohodlná lekcia je, že opakovateľné transientné správanie pod neporiadnymi pracovnými zaťaženiami často prináša viac použiteľného výkonu než prenasledovanie lichotivého čísla efektívnosti pri jednom pracovnom bode.

Rippel a širokopásmový šum, ktorý sa mení na dlh u integrity signálu

Rippel by nemal byť považovaný len za parameter výkonu analógovej sústavy. Prechodové harmonické a širokopásmový šum môžu ovplyvniť rozlíšenie ADC, zvýšiť fázový šum RF a znížiť rezervu signálu SERDES, najmä keď napájacie lišty zdieľajú cesty spätného toku alebo sa prepoja cez indukčnosť obalu a PCB. Napájacia lišta, ktorá sa javí ako čistá pri testovaní s jednou lištou, sa môže správať veľmi odlišne blízko vysokorýchlostných rozhraní, antén alebo hustých sekcií pamäte.

Skutočnosti rozloženia tiež menia príbeh. Mechanické obmedzenia a zóny vyčistenia nútia k kompromisom, a tieto kompromisy môžu zosilniť cesty prepojenia, ktoré boli v ideálnom rozložení neviditeľné. V praxi si napájacie riešenie získava dôveru, keď zostáva stabilné a tiché pod neúplným umiestnením a neideálnym trasovaním, nie len keď je merané v najlepšej demonštračnej konfigurácii.

Spúšťanie a sekvenovanie, ktoré formuje výsledky spoľahlivosti

Poradie zapínania a správanie úpravy rozhoduje o tom, či sa tréning pamäte dokončuje konzistentne, rádiá kalibrujú bez podivných zlyhaní a domény, ktoré sú vždy zapnuté, zostávajú stabilné počas brownoutov. Marginálne sekvenovanie často produkuje taký vzor zlyhania, ktorý vyčerpáva čas a morálku: „jedno z päťdesiatich spustení,“ ťažko reprodukovateľné a ešte ťažšie na ladenie, akonáhle je systém plne integrovaný.

Sekvenovanie má tendenciu fungovať lepšie, keď sa zaobchádza ako s časťou správania resetu a obnovenia, namiesto neskorej kontrolného zoznamu. Dizajny, ktoré obstojí vo výrobe, zvyčajne považujú celý proces zapnutia/vypnutia napájania za opakovateľný stavový automat, a potom ho dokazujú pri najhorších úpravách, studenej teplote a nízkych podmienkach batérie. Automatizované cyklovanie napájania je často miesto, kde sa dôvera získava, pretože odhaľuje občasné hrany, ktoré niekoľko manuálnych prepínačov napájania nikdy neodhalí.

Kritériá výberu ako systémový obchodný priestor

Efektívnosť hodnotená v rámci režimov, nie ako trofejové číslo

Efektívnosť mení význam v závislosti od toho, ako produkt vlastne trávi svoj čas. Efektívnosť pri špičkovej záťaži môže vyzerať pôsobivo v špecifikáciách, ale skutočná životnosť batérie a tepelný výkon závisia od mnohých prevádzkových podmienok, vrátane explózií spracovania, normálnej záťaže, ľahkej záťaže a prevádzky v hlbokom režime spánku. Prepojovacie straty, prevádzkové straty a klidový prúd sú v každej oblasti rôzne, a "víťaz" sa mení s profilom pracovného zaťaženia.

Pre návrhy napájané batérie sa nízky Iq a silná efektívnosť pri ľahkej záťaži často priamo prejavujú ako dlhší čas medzi nabíjaniami, na čom tím produktov zvyčajne veľmi záleží. Pre servery a sieťové zariadenia zvyčajne prevládajú prevádzkové straty a tepelné obmedzenia, pretože udržateľný prúd a odstraňovanie tepla sa stáva každodennou realitou. Racionálny spôsob rozhodovania je mapovať ciele efektívnosti na časovú distribúciu pracovných zaťažení, namiesto optimalizovania pracovného bodu, ktorý sa takmer nikdy neobjavuje v teréne.

Tepelná rezerva, ktorá zabraňuje kolapsu výkonu pod teplom

Tepelné limity často definujú maximálny udržateľný prúd, čo zase definuje maximálne udržateľné výpočty. PMIC môže vyzerať elektricky výborne a stále zlyhať v systémových cieľoch, ak jeho obal, meď a umiestnenie vytvárajú miestne horúce miesta blízko pamäte, tieniacich kanálov alebo tepelne citlivých RF blokov. V reálnych zostaveniach môžu malé zvýšenia teploty aktivovať správanie zníženia výkonu, ochranné prahy alebo dlhodobé problémy so spoľahlivosťou, ktoré nikto nechce vysvetľovať po uvedení na trh.

Dizajny, ktoré dobre starnú, zvyčajne plánujú tepelnú rezervu. Toto plánovanie sa často prejavuje ako tepelné charakteristiky obalu, ktoré sa zhodujú s pracovnou záťažou, multi-fázová kapacita, keď profil prúdu to ospravedlňuje, a stratégia rozloženia, ktorá rozptyľuje teplo pritom udržuje prúdové slučky dostatočne krátke, aby sa predišlo premene tepelných opráv na problémy so šumom.

Obmedzenia EMI, ktoré nafúkajú plán a náklady na iteráciu

Frekvencia prepínania, rýchlosti hrán a topológia riadenia silno ovplyvňujú, či sa EMI dá zvládnuť jednoduchým filtrovaním alebo sa stane cyklom otáčania dosky a nočných laboratórnych sedení. Dodržiavanie technických listov je len časťou príbehu; citlivosť rozloženia môže dominovať výsledkom. Riešenie, ktoré vyžaduje takmer dokonalú geometriu slučky, sa môže stať hazardom, keď mechanické obmedzenia nútia k nepríjemnému umiestneniu.

Mnohé tímy sa napokon prikláňajú k mierne pomalšiemu, viac kontrolovateľnému riešeniu, s zvládnuteľnými rýchlostnými nábehmi a predvídateľným spektrálnym správaním, pretože to znižuje čas ladenia a znižuje riziko certifikácie. Táto voľba sa môže javiť ako konzervatívna, ale často sa zhoduje s realitou, že problémy s EMI zvyčajne prichádzajú neskoro, keď je časový plán najmenej zhovievavý.

Ochranné funkcie, ktoré definujú skúsenosť porúch a správanie služieb

Ochranné správanie silno ovplyvňuje reakciu systému počas podmienok poruchy. Nastavenia OCP, OVP, OTP a ochrany proti skratom môžu určiť, či systém vykoná čisté vypnutie, prejde do režimu latch-off, alebo sa opakovane reštartuje s nestabilným správaním. Tieto reakcie priamo ovplyvňujú obtiažnosť diagnostiky, požiadavky na podporu a celkové vnímanie spoľahlivosti produktu.

Nastavenia ochrany tiež interagujú s normálnymi prevádzkovými udalosťami. Agresívne obmedzenie prúdu môže znížiť riziko poškodenia, avšak môže tiež spôsobiť opakované reštarty počas intenzívnych nárazov prúdu alebo pri spúšťaní. Riešenie porúch zvyčajne funguje najlepšie, keď je nastavené ako súčasť zamýšľanej stratégie služieb, určujúc, čo by sa malo znova skúsiť, čo by sa malo zablokovať, čo by sa malo zaznamenať a čo by malo zlyhať rýchlo, namiesto toho, aby sa to nechalo ako predvolené registre.

Náklady na integráciu, ktoré zahŕňajú firmvér, validáciu a realitu ladenia

Náklady na integráciu zriedkavo končia na zozname BOM a oblasti PCB. Zahŕňajú prácu s firmvérom, rozsah validácie, čas testovania, robustnosť výroby a zaťaženie ladenia, keď niečo nefunguje podľa očakávania. Vysoce integrované PMIC môžu znížiť počet komponentov, čo je lákavé, ale zároveň koncentrujú riziko: neskoré úpravy na jednom pruhu môžu spôsobiť opätovné kvalifikovanie väčšej časti napájacieho stromu, ako tím plánoval.

Viac diskrétne prístupy môžu zvýšiť úsilie o rozloženie a správu dielov, no môžu tiež ponúknuť modularitu a jednoduchšiu náhradu, ak sa podmienky dodávateľského reťazca zmenia alebo sa očakávajú aktualizácie v strednej etape života. Úprimnejší pohľad na výber je riziková chuť programu: citlivosť na časový plán, očakávaný počet iterácií a ako často sa pravdepodobne dizajn upraví po prvom vydaní.

Funkcie digitálneho napájania: flexibilita, ktorá prichádza s pripojenými záväzkami

Telemetria, programovateľné napájacie pruhy a dynamické škálovanie napätia môžu priniesť skutočné výhody: tesnejšiu optimalizáciu napájania, jasnejšiu diagnostiku porúch a adaptívne škálovanie výkonu, ktoré sleduje pracovné zaťaženie a teplotu. Zároveň tieto funkcie vyžadujú závislosti na firmvéri, kontrolu konfigurácie, disciplínu produkčného programovania a úplne nové režimy zlyhávania, ktoré v jednoduchších analógových konfiguráciách neexistujú. Telemetria sa stáva cennou iba vtedy, keď sa zhromaždené údaje aktívne používajú na monitorovanie a rozhodovanie o dizajne, miesto toho, aby zostali nevyužité v diagnostických paneloch.

Z praktického hľadiska si digitálne napájanie vydobyje svoju hodnotu, keď uzatvára merateľnú slučku. Ak sa programovateľnosť dá využiť na obnovu výnosov, predĺženie životnosti batérie alebo prevenciu tepelných obmedzení s riadenými politikami, stáva sa silným páčidlo. Ak je povolené iba preto, že je k dispozícii, často sa zmení na nevyužívaný povrch konfigurácie, ktorý komplikuje validáciu, zvyšuje riziko nesprávneho nastavenia pri výrobe a vytvára nejasnosti o tom, aké nastavenia sú naozaj zamýšľané.

Praktický tok výberu a validácie, ktorý sleduje správanie systému

Pracovný tok, ktorý sa zvyčajne drží pod tlakom, začína od cieľov správania systému skôr ako prehľadávaním katalógu PMIC a dúfaním, že sa presne zhoduje neskôr. Rozdeľuje problém na konkrétne, testovateľné úseky a núti jasnosť o tom, čo dobré správanie znamená pred zapnutím dosky.

• Prevedenie prechodov pracovnej záťaže na požiadavky na napájacie pruhy (prípustný pokles, čas usadzovania, špičkový prúd, frekvencia opakovania).

• Definovanie rozpočtov hluku pre citlivé bloky (ADC, PLL, SERDES, RF) a ich mapovanie na limity vlnení a predpoklady rozloženia.

• Špecifikovanie sekvencovania, závislostí resetu a zotavenia zo zníženého napätia ako jedného stavového automatu.

• Včasné posúdenie rizika EMI s použitím realistických obmedzení umiestnenia a zamýšľaného prístupu k tienení.

• Validácia správania ochrany s injekciou porúch, ktorá pripomína skutočné skraty, udalosti kábla a pokles napätia batérie.

ADC / PLL / SERDES / RF

Tento štýl prístupu znižuje prekvapenia v neskorých fázach, pretože PMIC sa považuje za mechanizmus, ktorý riadi napájacie správanie na úrovni systému, nie ako za pozadovú službu. Keď je napájanie navrhnuté ako systém prvotriednej triedy, výkon sa stáva konzistentnejším, spoľahlivosť sa ľahšie obhajuje s údajmi a práca v oblasti zhody má tendenciu byť predvídateľnejšia, pričom tím trávi menej času naháňaním intermitentných porúch, ktoré majú pôvod skôr v pruhoch ako v logike alebo softvéri.

Budúce smerovania pre PMICs

Vyššia hustota výkonu a nižšie jadrové napätia nechávajú PMIC regulovať s užším elektrickým priestorom a menšou toleranciou pre oneskorenie. Keď sa napájacie linky nachádzajú bližšie k minimálnemu prevádzkovému bodu digitálneho zaťaženia, aj mierny pokles sa môže prejaviť ako jemné chyby, reštarty alebo obmedzovanie výkonu, ktoré sa počas uvedenia systému na trh zdá byť „záhadné“. To postupne presúva pozornosť dizajnu od toho, ako presne vyzerá napájanie v stacionárnom stave, k tomu, ako sa správa počas najhorších rýchlo sa meniacich záťaží.

Tímy sa často stretávajú s nepohodlnou realitou: slučka, ktorá na stole vyzerá pokojne, sa môže v produkte správať inak, keď skutočné pracovné záťaže vytvoria ostré kroky zaťaženia, lokalizované horúce miesta a nerovnomerné zdieľanie prúdov fázy. Odolnejším vzorom je zaobchádzať s dizajnom slučky, výbermi napájacieho stupňa a impedanciou PDN ako s jedným prepojeným systémom a následne overiť správanie pomocou reprezentatívnych podpisov pracovnej záťaže namiesto čistých, idealizovaných impulzov.

Rýchle prechody prirodzene ťahajú dizajny smerom k užším slučkám, no užšie slučky robia dizajny tiež viac vystavené parazitickej induktancii, akumulačným toleranciám a šumu snímania, ktorý sa na začiatku ľahko podceňuje. V mnohých programoch rozdiel medzi stabilným a stabilným v teréne pochádza zo zlepšeného modelovania malých signálov, dôveryhodného snímania prúdu a kompenzácie, ktorá je ladená s vedomosťami o skutočnom usporiadaní.

Zvýšenie prepínacej frekvencie môže pomôcť, ale automaticky sa neprekladá do lepšieho správania pri prechodných javu, ak snímacia dráha a geometria PCB nemôžu podporiť pridanú šírku pásma. Keď k tomu dôjde, zisk slučky sa vynakladá na zosilnenie šumu, ktorý sa môže prejaviť ako trasenie prepínania, počuteľné artefakty v určitých prevádzkových režimoch, alebo EMI vrcholy, ktoré sa objavia až po mechanickej integrácii.

Moderné bloky výpočtovej a konektivity generujú dopyt, ktorý je nárazový a kompozičný, takže overenie prechodného stavu čoraz viac odráža to, čo softvér a rádiá skutočne robia, namiesto toho, čo môže zaťažovací box priblížiť jedným krokom.

Mnohé tímy sa menia na pracovný postup, ktorý kombinuje:

• Laboratórne kroky zaťaženia

• Telemetrické záznamy platformy

• Iteratívne aktualizácie kompenzácie a rozhodnutí o decouplingu.

Tento prístup zvyčajne znižuje prekvapenia v neskorších fázach, najmä keď sa tepelné limity pomaly preformovávajú elektrické správanie a posúvajú marže v priebehu času.

Tlak na zníženie veľkosti pri zlepšení výkonu predlžuje integráciu do balenia a okolitých štruktúr, nielen do čipu. Pokročilé balenie a zabudované pasívne prvky môžu skrátiť slučky s vysokým di/dt, znížiť parazitné hodnoty a zúžiť prechodnú odozvu spôsobmi, ktoré sa zdajú byť okamžite merateľné počas ladenia. Integrované magnetiky môžu ďalej zvýšiť hustotu výkonu, ale výhoda je často obmedzená tepelnými cestami, mechanickými obmedzeniami a tým, ako sa spojenie mení, keď je dizajn vo svojej skutočnej schránke.

V nasadených produktoch najtrvalejšie zisky z integrácie často pochádzajú zo zníženia citlivosti na variabilitu výrobnej kvality a stabilizácie výkonu naprieč rozšírením výroby, namiesto jednoduchého zníženia nákladov na materiály.

Výber balenia stále viac odráža elektrické a tepelné výsledky, vrátane nižšej induktancie slučky, zlepšeného rozptýlenia tepla a predvídateľnejšej kontroly impedancie. Bežnú lekciu z praxe je, že dve dosky zdieľajúce rovnakú schému sa môžu ostro rozchádzať v správaní, keď jeden dizajn zachováva kompaktnú prúdovú slučku a druhý rozptýli napájaciu cestu naprieč PCB.

S rastúcou integráciou systémov je plánovanie usporiadania často prioritizované skôr v procese vývoja, pretože neskoršie zmeny komponentov nemusia vždy opraviť problémy spôsobené zlou geometriou alebo trasovaním PCB.

Integrované magnetiky môžu zvyšovať účinnosť pri vyšších frekvenciách a znižovať výšku z, čo je atraktívne v tesne balených produktoch. Zároveň môžu zavádzať nové cesty spojenia a vytvárať tepelné horúce miesta, ktoré sú ťažko detekovateľné až do neskorých prototypov. Dizajny, ktoré prebiehajú hladko, zvyčajne zohľadňujú induktor a balenie ako tému kombinovaného EMI a tepelného navrhovania, vrátane rozhodnutí o umiestnení v blízkosti antén, vysokorýchlostných spojení a citlivých snímačov.

Praktiky EMI sa posúvajú od čisto statických zmiernení a smerom k kontrolným stratégiám, ktoré predpokladajú prevádzkové podmienky. Techniky ako modulácia s rozšíreným spektrom, inteligentnejšie riadenie brány a bohatšie snímanie na čipe môžu znižovať vrcholy, ale tiež si vyžadujú koordináciu, aby sa predišlo jednoduchej výmene špičkových emisií za širokopásmový šum alebo rádiové interferencie.

Mnohé tímy videli, ako sa sekvencia odohráva: skoré kontroly EMI prechádzajú, potom neskoršie zostavenia zlyhávajú, keď sa niekoľko regulátorov prepína v korelovaných vzoroch, keď nový plán softvéru mení načasovanie záťaže, alebo keď sa káble a ochranné plášte presunú spätné cesty. Tieto skúsenosti posúvajú myslenie o EMI vyššie na úroveň platformy, namiesto aby sa každý regulátor považoval za izolovanú jednotku.

Ako sa rýchlosť prepínacích hrán zvyšuje, riadenie dv/dt čoraz viac ovplyvňuje aj emisie, aj dlhodobý stres. Ovládače brány pridávajú viac programovateľnosti a ochranná logika sa stáva viac kontextovo uvedomelou, čo môže naladiť vnímanie viac na systémové inžinierstvo než na výber komponentov.

Praktický zvyk, ktorý šetrí čas, je naladiť rýchlosti hrán pomocou meraní získaných v konečnej mechanickej konfigurácii, pretože tienenie, zväzky a uzemňovacie štruktúry často menia výsledok EMI spôsobmi, ktoré holá doska neodhalí.

Zlepšené snímanie na čipe umožňuje adaptívne správanie, ako je zmena prepínacieho správania, keď emisie približujú k limite alebo keď sa mení prevádzkový režim. V priebehu času to posúva PMIC-y od správania s pevnou funkciou k spravovaným subsystémom, ktoré neustále vyjednávajú výkon, hluk a tepelné podmienky na základe spätných väzieb, nie predpokladov.

Systémy napájané batériou naďalej prenasledujú ultranízky prúd v nečinnosti a silnú efektívnosť pri nízkom zaťažení pomocou techník ako PFM/burst operácie, emulácia diódy a automatický výber režimu. Emočné napätie, ktoré mnohé tímy poznajú, je to, že rovnaké režimy pri nízkom zaťažení, ktoré na technických listoch vyzerajú skvele, môžu zavádzať vlny, počuteľné artefakty alebo občasné EMI signatúry, ktoré okamžite spoznáte, aj keď priemerná efektívnosť vyzerá vynikajúco.

Aby sa znížila nejednoznačnosť, tímy čoraz častejšie definujú, čo znamená prijateľné správanie v pohotovosti v konkrétnych termínoch, a potom si vyberajú stratégiu režimu, aby sa prispôsobili.

Bežne špecifikované ciele obsahujú:

• Limity vĺn v režime spánku/pohotovosti

• Latencia prebudenia

• Akustické/hlučné obmedzenia

• Správanie EMI počas periodických činností údržby.

V praxi iný cyklus používania batérie často rozpráva príbeh spoľahlivejšie ako čísla maximálnej efektívnosti, najmä keď cyklus zahŕňa spánok, periodické prebudenie, rádiové impulzy a vzorkovanie senzorov.

Automatické prepínanie režimu je atraktívne, ale prechody môžu vytvárať krátkodobé poruchy, ktoré sa vymažú v priemerných meraniach a objavia sa len ako zriedkavé reštarty alebo občasné sťažnosti na hluk. Dizajny, ktoré sa v teréne cítia "solídne", majú tendenciu vynaložiť dodatočné úsilie na overenie práve na hraniciach medzi PFM a PWM, vrátane sekvenovania prebudenia, sekvenných oneskorení a krokov zaťaženia pri hraničných podmienkach.

Opakovaný vzor je, že najagresívnejšie nastavenie efektívnosti nie je vždy najpohodlnejšou voľbou produktu, keď produkuje vlny, ktoré sa líšia podľa podmienok alebo hlučného prepojenia, ktoré je ťažké reprodukovať. Mnohé tímy sa nakoniec rozhodnú pre konfiguráciu, ktorá sa vzdať malého množstva efektívnosti výmenou za správanie, ktoré je opakovateľné naprieč teplotou, variáciou výroby a scenármi, čo často znižuje riziko integrácie a znižuje churn podpory.

Ako sa výpočtové platformy zväčšujú, coraz viac sa spoliehajú na presnú telemetriu, adaptívne napäťové škálovanie a ochranu, ktorá je koordinovaná naprieč mnohými koľajnicami. Telemetria zohráva praktickú úlohu v každodennom inžinierstve: môže skrátiť uvedenie do prevádzky, zrýchliť analýzu príčin a znížiť pokušenie predesignovať "pre istotu" tým, že odhaľuje, kde skutočne spočíva rezerva.

Telemetria má tendenciu byť najdôležitejšia, keď sa podmienky rýchlo menia, nie keď je koľajnica stabilná a ľahko merateľná. Budúce PMIC-y pravdepodobne zlepšia správanie vzorkovania, voľby filtrovania a časovú synchronizáciu, takže softvérové rozhodnutia budú bližšie sledovať realitu.

Jednou nuansou, ktorú skúsené tímy zvyčajne ocenia, je, že viac vzoriek automaticky nie je viac užitočné; konzistencia, stabilita kalibrácie pri teplote a jasné definície šírky pásma a latencie často rozhodujú o tom, či sa údaje dajú dôveryhodne spracovať.

S viac koľajnicami prichádza silnejšia potreba koordinovaného správania ochrany, aby systém reagoval koherentne, nie po koľajniciach.

Koordinácia ochrany často zahŕňa:

• Správanie odpovede OCP

• Správanie odpovede OVP

• Správanie odpovede UVP

• Správanie odpovede OTP

• Závislosti sekvenovania

• Politiky obnovenia chýb

• Zdieľanie stavu naprieč PMIC-mi

Skutočné systémy často zlyhávajú nie preto, že chýba funkcia, ale preto, že koľajnice reagujú inak na rovnakú udalosť, čím produkujú kaskády poklesu napätia alebo slučky reštartov, ktoré sú frustrujúce na diagnostikovanie. Koordinovaný prístup k spracovaniu chýb, zdieľaný stav plus jednotný plán obnovy, lepšie zodpovedá tomu, ako sa očakáva, že platformy sa budú správať pod stresom.

Prijatie GaN a SiC porastie v oblastiach, kde frekvencia prepínania a účinnosť podstatne menia veľkosť alebo výkonnostný rámec. Rýchlejšie prepínanie môže zmenšiť magnetické súčiastky a zlepšiť transientnú odozvu, ale tiež zvyšuje napätie súvisiace s dv/dt, citlivosť na EMI a požiadavky na dizajn a izolačnú stratégiu. Obmedzenia nie sú čisto elektrické; zahrňujú aj prevádzkové hranice v rámci výrobných variácií a scenárov nesprávneho používania, ktoré si tímy naučili brať vážne.

Riešenia GaN a SiC majú tendenciu odmeňovať presné riadenie gate-drive, disciplinovanú schému usporiadania a ochranné schémy, ktoré zabraňujú prepätiu, osciláciám a nechcenému zapnutiu. Praktický postreh, ktorý sa opakovane objavuje, je, že kvalita usporiadania môže dominovať výberu zariadenia; dobre vykonané usporiadanie s „skromným“ zariadením môže presiahnuť výkonnosť prémiového zariadenia umiestneného do hlučného, induktivného okruhu.

Ako sa zvyšujú rýchlosti prepínania, voľby izolácie a dlhodobé limity spoľahlivosti sa stávajú v dizajnových recenziách a plánovaní kvalifikácie významnejšími. Prijatie zvyčajne urýchľuje tam, kde zisky v oblasti výkonnosti jasne ospravedlňujú zvýšenú rigoróznosť dizajnu, zatiaľ čo produkty citlivé na náklady alebo šum často postupujú opatrnejšie a vyžadujú jasnejšie dôkazy o prínose na úrovni systému.

PMIC sa čoraz viac formujú na to, aby sa správali ako vykonávateľské politiky, ktoré arbitrujú účinnosť, šum, teplo a spoľahlivosť v reálnom čase. Architektúry, ktoré majú tendenciu dobre starnúť, zaobchádzajú s energiou ako s riadeným zdrojom: telemetria PMIC informuje softvérovú politiku a softvérová politika následne upravuje režimy prevádzky PMIC a správanie napájacích sústav. To rozmazáva hranicu medzi vlastníctvom hardvéru a firmvéru spôsobom, ktorý sa na prvý pohľad môže cítiť nepríjemne, no často sa to vypláca znížením hromadenia marže a zlepšením odolnosti pod reálnymi pracovnými záťažami.

Záver

Účinná ochrana obvodov závisí od viac ako len pridania jednej ochranné súčiastky. Spoľahlivé návrhy vyžadujú riadnu koordináciu medzi odklonom preťaženia, obmedzením napätia, obmedzením prúdu, uzemnením, usporiadaním a časovaním porúch. Každé ochranné zariadenie má svoje vlastné silné stránky a obmedzenia, preto musí výber zodpovedať očakávanému typu poruchy, úrovni energie, rýchlosti reakcie a prevádzkovému prostrediu. Dobre naplánovaná ochranná stratégia zlepšuje bezpečnosť, znižuje riziko zlyhania a podporuje dlhodobú spoľahlivosť v reálnych elektronických systémoch.

Často kladené otázky (FAQ)

1. Prečo je PMIC považovaný za koordinátora systémovej energie namiesto len regulátora napätia?

PMIC vykonáva oveľa viac, než len konvertuje jedno napätie na iné. Spravuje, ako sú generované, sekvenované, monitorované, distribuované a chránené viaceré napájacie sústavy v celom systéme. V praktických návrhoch PMIC koordinuje napájacie sústavy procesora, napájania pamäte, RF sekcie, senzorov a periférnych domén, pričom sa zaoberá aj časovaním spúšťania, obnovou porúch, tepelnými udalosťami a signálom „napájanie v poriadku“. Pretože sa všetky tieto správania počas spúšťania a prevádzky navzájom ovplyvňujú, PMIC sa často stáva jedným z hlavných faktorov ovplyvňujúcich spoľahlivosť a stabilitu systému.

2. Prečo sa zlyhania súvisiace s PMIC často objavujú iba pod reálnymi pracovnými záťažami namiesto počas jednoduchého laboratórneho testovania?

Testovanie na lavici so statickými zaťaženiami zriedka reprodukuje rýchle transientné správanie generované modernými procesormi, RF vysielačmi, pamäťovým prenosom a burstmi senzorov. Pod realistickými prevádzkovými podmienkami zažívajú napájacie sústavy náhle prúdové špičky, ktoré odhaľujú slabiny v transientnej odozve, parazitách plošných spojov, ladení kompenzácie a stabilite výstupnej siete. PMIC môže počas kontrolovaného testovania vyzerať stabilne, no neskôr sa môžu objaviť pokles, prepad, oscilácie alebo sekvenčné chyby, keď skutočné pracovné záťaže vytvoria rýchlo sa meniacich elektrických požiadaviek.

3. Prečo je sekvencovanie napájania považované za systémovú zmluvu namiesto jednoduchej funkcie spúšťania?

Mnohé digitálne systémy vyžadujú konkrétne časové vzťahy medzi jadrom, napájaním pamäte, I/O zdrojmi, resetovacími signálmi a neustále zapnutými doménami. Ak sa napájacie sústavy zvyšujú v nesprávnom poradí alebo s nesprávnym časovaním, procesory, bloky uchovávania SRAM a vysokorýchlostné rozhrania sa môžu dostať do nedefinovaných prevádzkových stavov. Tieto problémy často vytvárajú občasné zlyhania spúšťania, ktoré sa objavujú iba počas teplotných extrémov, poklesov napätia alebo podmienok horúceho pripojenia batérie. Riadne sekvencovanie sa preto stáva koordinovanou dohodou medzi požiadavkami hardvéru, firmvéru a kremíka, nie len funkciou pohodlia.

4. Prečo môže transientná odozva PMIC ticho obmedziť výkonnosť CPU a GPU v reálnom svete?

Moderné procesory generujú náhle prúdové skoky počas boost operácie, AI pracovných záťaží, herných šokov a rádiovej aktivity. Ak PMIC nedokáže udržať stabilné napätie počas týchto udalostí, firmvér môže znížiť dobu boostovania, znížiť taktovú frekvenciu alebo rozšíriť časové marže, aby zabránil pádov. V mnohých produktoch sú obmedzenia dodávky energie ticho obmedzujú udržateľný výkon, aj keď sa procesor sám o sebe zdá schopný na papieri. Stabilná transientná odozva má často väčší vplyv na použiteľný výkon systému ako špecifikácie maximálnej účinnosti samy o sebe.

5. Prečo spôsobuje ripplovanie a prepínací šum z PMIC-ov problémy ďaleko za rámec samotného napájacieho subsystému?

Prepínacie harmoniky a širokopásmový šum sa môžu prenášať do RF obvodov, referencií ADC, PLL, SERDES spojení a citlivých analógových ciest prostredníctvom zdieľanej impedancie uzemnenia a PCB parazitov. Aj relatívne nízke hladiny ripplovania môžu znižovať presnosť ADC, zvyšovať fázový šum, zúžiť časovú maržu alebo zhoršiť spoľahlivosť vysoko rýchlostnej komunikácie. Koľaj, ktorý sa elektricky javil prijateľne na izoláciu, môže spôsobovať vážne problémy s integritou signálu, akonáhle je zapojený do hustých zmiešaných signálnych systémov.

6. Prečo často definujú tepelné obmedzenia PMIC maximum udržateľného výpočtového výkonu?

Ako sa zvyšuje teplota PMIC, účinnosť klesá a mechanizmy tepelnej ochrany môžu začať znižovať dostupný prúd alebo aktivovať správanie znižovania. V kompaktných systémoch môžu lokalizované horúce miesto blízko procesorov, pamäte alebo RF sekcií donútiť PMIC do tepelného zníženia dlho predtým, ako sa dosiahnu teoretické elektrické limity. Preto udržateľný výkon systému často závisí rovnako na tepelnom usporiadaní, rozložení medi a výbere puzdra ako na špecifikáciách regulátora samotného.

7. Prečo inžinieri často kombinujú buck meniče s LDO regulátormi v citlivých návrhoch?

Buck meniče poskytujú účinné zníženie napätia pre vysoko prúdové koľaje, ale zavádzajú prepínacie ripplovanie a EMI. LDO generujú oveľa čistejšie výstupné napätie s nižším šumom, ale pri znižovaní väčších napätí vyžarujú viac tepla. Bežný kompromis využíva buck menič na efektívne generovanie medzičlenného napätia, nasledovaného LDO na vyčistenie konečného citlivého analógového alebo RF napájania. Táto kombinácia vyrovnáva účinnosť, tepelné hospodárstvo a zníženie šumu efektívnejšie ako spoliehanie sa na ktorúkoľvek topológiu samostatne.

8. Prečo sa politiky reagovania na chyby PMIC považujú za súčasť celkového zážitku z produktu?

Správanie pri chybách určuje, či sa produkt vypne čisto, vstúpi do slučky reštartu, zníži výkon alebo sa stane nestabilným počas abnormálnych podmienok. Ochrana pred nadprúdom, tepelné vypnutie, spracovanie podnapätia a načasovanie obnovenia priamo ovplyvňujú, akým spôsobom sa zažívajú chyby batérie, problémy s káblami alebo preťaženia. Dobre navrhnuté politiky PMIC predvídateľne izolujú chyby a zotavujú sa kontrolovanými spôsobmi, čím znižujú zložitosti služby a bránia tomu, aby sa malé problémy premenili na celosystémové zlyhania.

9. Prečo sa moderné PMIC-y čoraz viac spoliehajú na telemetriu a programovateľné napájacie politiky?

Moderné systémy dynamicky menia pracovné zaťaženie, tepelný stav, rádiovú aktivitu a správanie nabíjania v reálnom čase. Telemetria PMIC umožňuje firmvéru nepretržite monitorovať stavy koľají, spotrebu prúdu, teplotu a udalosti chýb. Tieto údaje umožňujú adaptívne škálovanie napätia, tepelné hospodárstvo, inteligentné znižovanie výkonu a koordinované rozhodovanie o ochrane. Avšak programovateľné napájacie systémy tiež zavádzajú novú zložitostnú validáciu, pretože nesprávna konfigurácia firmvéru môže vytvoriť zlyhania, ktoré neexistujú v pevne analógových návrhoch.

10. Prečo sa dizajny budúcich PMIC posúvajú smerom k „orchestrácii energie“ namiesto jednoduchého prevodu energie?

V budúcnosti sa očakáva, že PMIC-y budú čoraz viac koordinovať účinnosť, teploty, správanie EMI, ochranu, škálovanie pracovného zaťaženia, politiky nabíjania a systémovú telemetriu súčasne. Rýchlejšie prepínacie technológie, tesnejšie napäťové marže a veľmi dynamické pracovné zaťaženia vyžadujú, aby sa PMIC neustále prispôsoboval svojmu správaniu na základe reálnych prevádzkových podmienok, skôr než na statickom predpoklade. Táto evolúcia premieňa PMIC na aktívny subsystém správy, ktorý úzko spolupracuje s firmvérom a systémovým softvérom na udržiavaní stabilnej, efektívnej a predvídateľnej prevádzky platformy za meniace sa podmienky.
