Xilinx FPGA programovanie a Vivado návrhový tok vysvetlené

Návrh FPGA od Xilinx vyžaduje jasný pracovný tok, ktorý spája písanie HDL, simuláciu, obmedzenia, syntézu, implementáciu, analýzu časovania a testovanie hardvéru. Tento článok vysvetľuje, ako sa naučiť vývoj FPGA pomocou Vivado, písať syntetizovateľný Verilog, spravovať časovanie a resetovanie, ladenie problémov s časovaním a overovať návrhy na skutočných doskách Xilinx.

Katalóg

Preskúmanie Xilinx FPGA návodov

Práca s FPGA sa na začiatku môže zdať psychicky náročnejšia ako práca so softvérom, čiastočne preto, že cieľom nie je vykonávať inštrukcie, ale popísať hardvérové štruktúry, ktoré bežia súčasne. Nakoniec premýšľate o paralelnosti, pravidlách časovania, chovaní resetovania a o tom, či správy o časovaní sú v súlade s tým, čo ste si mysleli, že ste vytvorili. Keď sa ľudia frustrácia dostavia skôr, je to často preto, že im chýba úsilie, ale preto, že medzi pokusmi prichádza príliš veľa pohyblivých častí a príčina zlyhania sa stáva nepríjemne klzkou.

Stabilným spôsobom, ako pokračovať, je opakovať rovnaký pracovný tok, kým sa nestane dostatočne známym, aby chyby boli viditeľné. Držte jednu dobre podporovanú dosku Xilinx na svojom stole, začnite s malým návrhom HDL, simulujte ho, kým sa vlnové formy nezabývajú, spustite syntézu a implementáciu vo Vivado, naprogramujte zariadenie a potom potvrďte správanie na skutočných pinoch. Aj keď sa tento proces môže zdať opakujúci, pomáha redukovať neistotu, či problém spôsobuje návrhový kód, obmedzenia alebo konfigurácia dosky, čím sa sústredí ladenie na efektívnejšie.

V každodennom učení sa strmá časť krivky zvyčajne zhromažďuje okolo niekoľkých zručností, ktoré sa vzájomne posilňujú: používanie Vivado toku disciplinovane, písanie syntetizovateľného Verilog, ktorý zodpovedá vášmu očakávaniu, a ladenie nevyhnutných medzier medzi simuláciou a fyzickou doskou metódou, ktorej dôverujete. Ak každú kompiláciu beriete ako riadený experiment, zmeňte jednu premennú, pozorujte efekt a zapíšte si, čo ste videli, uvedomíte si, že strávite menej času hádaním a viac času formovaním spoľahlivých inštinktov.

Použite Vivado projektový tok spôsobom, ktorý zostáva stabilný v priebehu času

Vivado sa správa menej ako jednoduché tlačidlo na kompiláciu a viac ako potrubie, ktoré prenáša RTL na umiestnený a trasovaný návrh, ktorý musí prežiť v rámci elektrických a časových realít dosky. Mnohí začiatočníci zistia, niekedy ťažkým spôsobom, že veľa správnosti žije mimo HDL: obmedzenia, definície hodín, štandardy I/O a nastavenia nástrojov môžu ticho rozhodnúť, či hardvér funguje tak, ako sľubovala simulácia.

Čistý tok začína tým, že projektová konfigurácia je skromná a opakovateľná, takže môžete povedať, kedy ste skutočne zlepšili návrh oproti tomu, kedy ste náhodou zmenili prostredie.

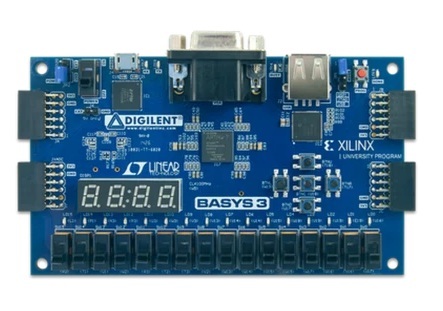

Vyberte jednu podporovanú dosku a držte sa jej dostatočne dlho, aby ste vybudovali intuície, ktoré môžete znova použiť. Dosky so solídnou dokumentáciou a referenčnými návrhmi majú tendenciu znižovať pozadím úzkosť, pretože si môžete skontrolovať svoje pinové výstupy, hodinové signály a predpoklady o napájaní bez toho, aby ste museli hľadať neoficiálne príspevky na fórach.

Začnite s vrchným modulom, ktorý rýchlo produkuje viditeľný výsledok. Táto okamžitá spätná väzba vám pomáha overiť, že hodiny bežia, piny sú správne namapované a bitstreamy sa generujú tak, ako si myslíte.

Príklady pozorovateľného správania na najvyššej úrovni:

• Blikajúca LED

• Echo UART

• Čítač ovládajúci GPIO

Praktická zvyklosť je standardizovať malú šablónu na najvyššej úrovni rýchlo. Napríklad, uchovajte jeden vstup hodiniek, jeden prístup k resetovaniu, ktorý chápete, a malý, konzistentný balíček GPIO. Keď sa základná štruktúra zachováva rovnaká z projektu na projekt, môžete sústrediť svoju pozornosť na novú logiku namiesto toho, aby ste každý raz znovu derivovali základy, čo môže byť zdĺhavé a prekvapivo náchylné na chyby.

Obmedzenia sú základnou súčasťou návrhu FPGA, nie posledným kalibračným krokom. Mnohé počiatočné hardvérové problémy sa vyskytujú, aj keď je návrh RTL správny, pretože chýbajú alebo sú nesprávne časové obmedzenia, piny sú nepriradené správne alebo štandardy I/O nezodpovedajú aktuálnym požiadavkám dosky.

Konkrétny pracovný postup, ktorý vás udržuje čestným, je definovať hodiny v XDC, mapovať porty pomocou majstrovského XDC od dodávateľa ako referenciu a potom overiť štandardy I/O voči schéme dosky. Tento proces sa na začiatku môže zdať trochu byrokratický, ale má tendenciu nahradiť nejasné podozrenie overiteľnými faktami.

Uzavretie časovania nie je vyhradené len pre rýchle návrhy. Aj logika, ktorá sa na papieri zdá pomalá, môže fungovať zle, ak nástroj odvodí neúmyselné vzťahy hodinovania alebo ak sa asynchrónne signály zaobchádza lačne. Získať pocit pohodlia pri čítaní správ o časovaní skoro môže znížiť ten nepokojný pocit „dúfam, že je to v poriadku“, keď sa návrhy zväčšujú.

Vivado neustále hovorí, čo si myslí o vašom návrhu; bolestivá časť je, že sa ľahko môže stať, že preklikáte varovania a potom strávite hodiny ladením problému, ktorý bol už popísaný na konzole. Z dlhodobého hľadiska sú často rýchlejšími tými, ktorí si vytvárajú kľudný návyk kontrolovať správy po každom behu, aj keď očakávajú, že všetko je v poriadku.

Po každom behu syntézy/implementácie, uchovávajte tieto kategórie správ spolu na vlastnom kontrolnom zozname:

• Stav časovania a kritické cesty

• Využitie zdrojov (LUT/FF/BRAM/DSP) v porovnaní s očakávaniami

• Výsledky odvodzenia (pre RAM, bloky DSP a iné zamýšľané štruktúry)

Keď varovanie existuje od prvej zostavy, má tendenciu sa znovu objavovať v najpodivnejších zlyhaniach neskôr. Produktívny postoj je predpokladať, že varovania si zaslúžia pozornosť, kým nemôžete vysvetliť, jednoduchými inžinierskymi termínmi, prečo sú benigní pre váš konkrétny návrh.

Napíšte syntetizovateľný Verilog, ktorý sa čisto mapuje na hardvér FPGA

Práca s HDL je bližšie k návrhu obvodov ako k vývoju aplikácií, a tento posun môže byť emocionálne znepokojujúci: môžete napísať platný Verilog, ktorý krásne simuluje, ale syntetizuje sa do niečoho pomalšieho, väčšieho alebo jednoducho odlišného, než ste si predstavovali. Cieľom je popísať štruktúry, ktoré FPGA môže implementovať predvídateľne: flip-flopy, logika LUT, BRAM a bloky DSP, takže správanie a časovanie sa zhodujú s vaším zámerom.

Keď je mapovanie predvídateľné, ladenie sa cíti menej ako hádanie s nástrojom a viac ako vylepšovanie návrhu.

Pohodlný základ pre mnohých začiatočníkov je jedna doména hodín s jednoduchou synchronnou logikou. Používajte hodinové bloky vždy pre sekvenčný stav a kontinuálne priradenia (alebo správne napísané kombinatorické bloky) pre kombinatorické cesty. Vytvorenie „hodinovej“ logiky v látke môže fungovať v špecifických prípadoch, ale má tendenciu pozvať riziká domény hodín, pokiaľ už nerozumiete činnostiam hodín, smerovaniu a časovým dôsledkom.

Chovanie resetu je ďalším miestom, kde môžu malé rozhodnutia vytvoriť prekvapivo nekonzistentné výsledky dosky. Asynchrónne resety môžu byť užitočné, ale môžu tiež spôsobiť nebezpečenstvá deassertion alebo citlivosť na rozdiely vo zapínaní v úrovni dosky. Mnohé návrhy FPGA používajú plne synchronné resety alebo asynchrónne asertovanie so synchronným uvoľnením, pretože tieto prístupy pomáhajú znížiť nekonzistentné správanie pri štartovaní počas testovania zapnutia.

Logika FPGA prirodzene sa spolieha na potrubia a paralelné štruktúry. Bežným sklamaním začiatočníka je očakávať softvérové kroky krok za krokom, a potom sa cítiť zmätene, keď sa všetko udeje naraz. Užitočnejší pohľad je rozhodnúť, na čom vám záleží pre daný blok, a potom explicitne navrhnúť pre tento výsledok.

Jednoradový návrhový pohľad na výkon a mapovanie:

• Priepustnosť (položky za hodinu)

• Latencia (cykly od vstupu k výstupu)

• Preferencia mapovania zdrojov (LUT vs BRAM vs DSP)

Napríklad, násobenie a akumulácia môžu čisto odvodiť bloky DSP, ale malé zmeny v štýle kódovania môžu posunúť nástroj smerom k aritmetike založenej na LUT. Keď vás využitie prekvapí, často stojí za to sa na chvíľu zastaviť a položiť si mierne nepohodlnú otázku: či ste skutočne popísali hardvérovú štruktúru, ktorú ste zamýšľali, alebo ste opísali niečo funkčne ekvivalentné, čo stojí viac zdrojov?

Simulácia s radosťou prijíma konštrukcie, ktoré skutočný hardvér nemôže implementovať tak, ako si predstavujete. Udržanie vašej syntetizovateľnej hranice jasnej znižuje falošnú dôveru a robí výsledky simulácie prenosnejšie na dosku.

Bežné vzory, ktoré by mali byť skombinované na jeden riadok ako rýchla pripomienka:

• Vyhnite sa oneskoreniam (#) vo syntetizovateľnej logike

• Nezávisíte na inicializácii, pokiaľ ste nepotvrdili správanie zariadenia/nástroja

• Dávajte pozor na neúmyselné latchy z neúplných kombinovaných priradení

• Používajte správne synchronizátory pre prechody medzi hodinovými doménami

Zvyk, ktorý sa vypláca, je písanie malých samostatne kontrolujúcych testovacích benchov, ktoré overujú predpoklady, ktorým ste emocionálne naklonení mávnúť: správanie resetu, preťažovanie čítača, handshake protokoly a hraničné podmienky. Keď projekty rastú, tieto testy sa stávajú menej ako dodatočná práca a viac ako vec, ktorá vás udržuje pred druhotným hádaním všetkého.

Ladte systematicky so simuláciou a on-chip viditeľnosťou (ILA)

Aj vynikajúca simulácia nezaručuje správne správanie dosky. Skutočný hardvér prináša hodinové jittery, I/O oneskorenia, neznáme počiatočné stavy a asynchrónne vstupy, ktoré sa nesprávajú zdvorilo oproti vášmu okraju hodinového signálu. Najrýchlejší debuggery zvyčajne nie sú tí, ktorí vykonávajú náhodné úpravy, ale tí, ktorí zužujú problém so štruktúrovaným pozorovaním a dokážu vysvetliť, aké dôkazy zmenili ich názor.

Silný testbench overuje správanie v priebehu mnohých cyklov a nevyhýba sa nepríjemným scenárom. Ak modelujete realistické podnety, simulácia sa stáva miestom, kde vybudujete dôveru, nie len miestom, kde sledujete signál, ako sa prehuje, a dúfate, že to znamená niečo.

Realistické podnety, ktoré majú tendenciu odhaľovať krehkú logiku:

• Odskočenie tlačidla

• Chyby rámcovania UART

• Spätný tlak v streamingových rozhraniach

• Resetovacie sekvencie s nepríjemným načasovaním

Pomáha tiež rozdeliť chyby do dvoch skupín, aby ste sa nezaoberali nesprávnym typom opravy:

• Funkčné chyby: logika RTL je nesprávna

• Integračné chyby: RTL je v poriadku, ale hodinové/resetové/konštrainačné/I/O predpoklady sú nesprávne

Simulácia je vynikajúca na vytlačenie funkčných chýb; testovanie dosiek má spôsob odhaľovania integračných chýb, ktorým ste nechceli uveriť, že sú možné.

Keď sa správanie hardvéru nezlučuje s vaším testbenchom, integrovaný logický analyzátor (ILA) je často najpriamym spôsobom, ako nahradiť špekulácie s trasou, ktorú môžete študovať. Sledujte signály, ktoré predstavujú rozhodnutia a hranice vo vnútri dizajnu, potom zachyťte okamih, keď sa veci rozchádzajú, a porovnajte ho s očakávanou simuláciou vlny.

Signály, ktoré majú tendenciu byť cenné sondy:

• Kódovanie stavov FSM

• platné/pripravené handshake

• flagy FIFO plné/prázdne

• výstupy resetového synchronizátora

Praktický pracovný postup je začať s menším počtom sond a širším časovým oknom zachytenia. Ako sa učíte, kde sa chyba nachádza, môžete zosilniť spúšť a pridať detaily. Preinvstovanie môže znížiť časovú rezervu a skomplikovať zostavovanie, preto je často zdravšie považovať vloženie ILA za zameraný merací krok, než niečo, čo držíte len pre istotu.

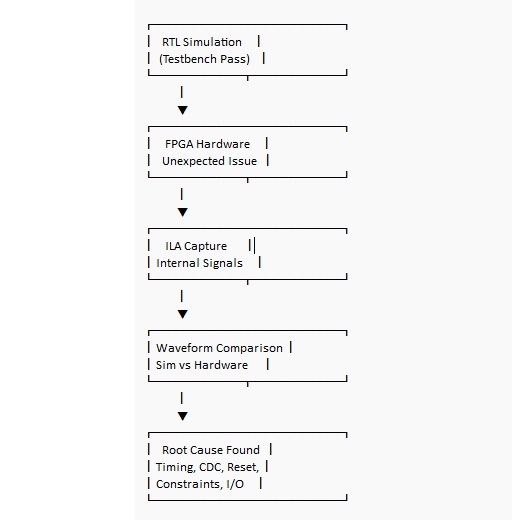

Niektoré z najvzdelávacejších zlyhaní sa vyskytujú, keď simulácia vyzerá bezchybná a doska je nestabilná. Tento nesúlad môže byť odradzujúci, ale je to aj miesto, kde sa intuícia FPGA stáva ostrejšou, pretože oprava zvyčajne spočíva v hodinách, obmedzeniach alebo hygiene signálu, nie v algoritme.

Bežné príčiny rozporov medzi simuláciou a doskou:

• Chýbajúce alebo nesprávne hodinové obmedzenia

• Metastabilita z nesynchronizovaných vstupov

• Variabilita načasovania uvoľnenia resetu naprieč čipom

• Problémy CDC medzi viacerými hodinovými doménami

• Rozdiely v počiatočných podmienkach

Perspektíva, ktorá urýchľuje učenie, je považovať časovanie a viditeľnosť za vlastnosti, ktoré do dizajnu úmyselne vkladáte. Keď vaše malé projekty výslovne definujú hodiny, obmedzujú I/O, synchronizujú prechody a vystavujú vnútorné signály na meranie, strávite menej času dúfajúc, že to funguje, a viac času robí kontrolovateľné, vysvetliteľné vylepšenia. Tento spôsob myslenia sa prirodzene rozširuje od blikajúceho LED po väčšie potrubia, rozhrania a zabudované systémy na rovnakom zariadení.

Xilinx (AMD) vs. Altera (Intel) FPG

Xilinx (AMD) a Intel (Altera) obaja dodávajú rodiny FPGA, ktoré vyzerajú porovnateľne na papieri, a je ľahké mať pocit istoty po rýchlom prechode technickými údajmi. Nálada sa zvyčajne mení neskôr, keď každodenné inžinierske realita začína určovať tempo: správanie nástroja na vašom presnom zariadení a rýchlostnej triede, či je IP, o ktorom ste predpokladali, že ho môžete použiť, skutočne licencovateľné vo vašej organizácii, či referenčný dizajn naozaj zodpovedá vašim hodinám a resetom a či sa časové uzavretie udržuje stabilné, keď dizajn prejde do produkčnej kvality.

Proces výberu sa lepšie drží, keď považujete FPGA za dodávací systém, zariadenie + nástroje + IP + dosky + dokumentáciu + dlhodobú udržateľnosť, pretože tam tím získa buď dynamiku (a spánok), alebo sa nahromadí tichá úzkosť z plánu.

Funkcia	Xilinx (AMD)	Intel (Altera)
Trhová pozícia	Historicky lídrom na trhu, známy širokým portfóliom produktov a príchodom s novými technológiami ako prvý.	Silný konkurent, najmä mocný v aplikáciách v dátových centrách a sieťach, využívajúci výrobné schopnosti Intelu.
Základná architektúra	Logika je primárne založená na 6-vstupových tabuľkách vyhľadávania (LUT), ktoré ponúkajú vysokú granularitu a flexibilitu.	Používa adaptívne logické moduly (ALM), ktoré sú zložitejšie a dajú sa nakonfigurovať ako väčšie LUT, čo potenciálne zlepšuje hustotu logiky pre určité návrhy.
Softvérový balík	Vivado Design Suite a Vitis Unified Software Platform. Často chválený za svoj používateľsky prívetivý rozhranie pre skúsených vývojárov.	Quartus Prime Design Suite. Niektorí používatelia považujú jeho GUI za intuitívnejšie pre začiatočníkov a je známy rýchlejšími časmi kompilácie v niektorých scenároch.
Vysokovýkonné rodiny	Versal ACAPy (Platformy adaptívneho výpočtového urýchlenia) kombinujúce skalárne, adaptabilné a inteligentné motory.	Agilex FPGA, známe svojím vysokým výkonom a efektívnosťou energie, pričom niektoré benchmarky vykazujú výhodu výkonu na watt.
Zameranie na ekosystém	Silné zameranie na integráciu procesora a FPGA, ako je vidieť v rodine Zynq. Obľúbené pre vývoj aplikácií.	Dobre sa hodí pre návrhy System-on-Chip a priemyselné aplikácie, s robustným portfóliom IP pre siete a RF.

Definujte výber pomocou verifikovateľných obmedzení, nie očakávaní značky

Začnite s požiadavkami, ktoré môžete testovať skoro, nie dojmami z predchádzajúcich projektov. Cieľom je znížiť "prekvapenia v 10. týždni," kde sa frustrácia a prepracovanie často nahromadia.

Kontrolný zoznam obmedzení:

• Logické zdroje: LUT/ALM, registre, dostupnosť smerovania a očakávaný strop využitia

• DSP zdroje: počet blokov, režimy presnosti, predpridávače, možnosti kaskády/topológie a správanie mapovania pre vaše matematické jadrá

• Pamäť na čipe: BRAM/URAM (alebo ekvivalenty M20K), celková kapacita, režimy portov, šírka pásma na hodinu a vzory súťaže

• Vysokorýchlostné I/O: trieda SERDES, počet línií, maximálna rýchlosť linky, možnosti referenčných hodín a podpora protokolu viazaná na váš prípad použitia

• Externá pamäť: varianty DDR3/DDR4/LPDDR, zrelosť ovládača, správanie kalibrácie a predpoklady o okrajovej SI na doske

• Latencia a determinismus: cieľ od konca po koniec, rozpočet na stupeň, tolerancia jitteru a stratégia CDC (vrátane toho, ako sa resetovania prelínajú medzi doménami)

• Energetický/tepelný obal: odhady prepínania v najhoršom prípade, režimy napájania transceivera, predpoklady o uložených teploch a okolitých podmienkach

Skutočné projekty FPGA často ukazujú, že zmestenie do zariadenia nezaručuje spoľahlivú vysokorýchlostnú prevádzku. Návrhy, ktoré sa javia ako prijateľné pri 70–80% využití, môžu stať nestabilnými po pridaní logiky na ladenie, ochrany CDC, FIFO, správy chýb a času potrebného na praktickú prevádzku.

Ak vaša tím niekedy stratil týždeň pre preťaženosť smerovania whack-a-mole, je ľahké pochopiť, prečo je apel na zvýšenie veľkosti zariadenia atraktívny. Náklady obvykle nie sú lineárne: trochu väčšia súčiastka môže ponúknuť pokojnejšie časovanie, menej iterácií nástrojov a menej nočných obnov.

Zachádzajte s tokovým tokom ako s požiadavkou, ktorú nemôžete len tak ignorovať

Tok toku je zvyčajne skrytým oddelovačom medzi tým, ako plán vyzerá solídne a plán sa neustále posúva. Ľudia často podceňujú, koľko emocionálnej kapacity je spálené na pomalých alebo nepredvídateľných iteráciách, najmä keď kompilácia trvá hodiny a režim zlyhania je nejasný.

Kontrolný zoznam hodnotenia toku nástrojov:

• Rýchlosť iterácie: syntéza + umiestnenie/smerovanie + čas bitstreamu na vašom hardvéri CI, nie na demonštračnom stroji dodávateľa

• Správanie uzatvorenia časovania: trendy QoR, stabilita naprieč semienkami a citlivosť na malé zmeny obmedzení

• Obmedzenia a pozorovateľnosť: jasnosť SDC/XDC, presnosť modelovania hodín, spracovanie falošných trás/multicyklov a to, ako súladiteľné porušenia sú

• Nástroje na ladenie: tok vloženia logického analyzátora, flexibilita sondy, hĺbka spúšťania a ako často musíte prekompilovať, aby ste pozorovali signály

• Zhodnosť prostredia: podporované verzie OS, bezhlavé kompilácie, licenčné trenice a ako dobre zodpovedá pracovným postupom vášho tímu

• Priateľskosť CI/VCS: reprodukovateľnosť, deterministické výstupy (čo najviac umožnia nástroje), skriptovateľnosť a bolesť z upgradu

Pred nasadením, spustite skúšku uzavretia časovania na niečom reprezentatívnom (nie hračke). Zahrňte svoje skutočné hodiny, aspoň jeden externý pamäťový rozhranie a aspoň jeden blok vysokorýchlostného I/O. Sledovať:

• Čas kompilácie v reálnom čase na iteráciu

• Stabilita slacku naprieč niekoľkými semienkami

• Ako rýchlo môže inžinier diagnostikovať prvé tri problémy s časovaním bez kmeňového poznania

Tento experiment obvykle produkuje druh jasnosti, ktorý zoznamy funkcií nevytvárajú. Taktiež odhaľuje, či sa váš tím bude cítiť stabilne alebo neustále napäte počas integračnej fázy.

K dispozícii IP a licencovanie: Kde sa plány bežne zúžia

Aj keď sa surové FPGA zdroje zdajú byť podobné, plány často závisia od reality IP. Tu môžu tímy cítiť, že sú prekvapené: hlavný jadro existuje, ale licenčný model, integračné úsilie alebo kvalita dokumentácie to premieňa na pomalý proces.

Checklist pre IP a licencovanie:

• Protokolové zásobníky: PCIe, Ethernet MAC/PCS, JESD204, DDR ovládače a akékoľvek špecifické rozhrania, na ktorých sa spoliehate

• Licenčné podmienky: uzamknuté uzly vs. plávajúce, doplňky funkcií, implikácie na build-server/CI a akékoľvek obmedzenia z hľadiska času behu alebo nasadenia

• Referenčné dizajny: počty máp, plán hodin, sekvencia resetovania, architektúra DMA a či to zodpovedá hraniciam vášho systému

• Horizont podpory: očakávania týkajúce sa dlhodobej údržby, frekvencia záplat a spôsob, akým sú problémy triedené

Zdĺhavý bod, ktorý sa tímom ťažko učí: dostupný IP nie je to isté ako drop-in IP. Demonštrácie v laboratóriu môžu skryť integračnú prácu potrebnú na dosiahnutie vašich cieľov latencie, bufferingu a hodinovania. Plánovanie času na validáciu a preferovanie IP s priamou dokumentáciou a dobre známymi príkladmi často znižuje úroveň stresu neskôr, aj keď počiatočné hodnotenie sa zdá byť pomalšie.

Ekosystém dosiek, riziko spustenia a komfort známych platforiem

Výber FPGA je spätý s realitou dosiek. Počas spustenia čas často mizne do neistoty platforiem namiesto RTL: jeden premeškaný časový obmedzenie, závislosť resetu, ktorá nebola zrejmá, alebo kanál vysielača, ktorý je okrajový len pri určitých teplotách.

Checklist pre dosky a platformy

• Vyhodnocovacie dosky a referenčné platformy: dostupnosť, stabilita revízie a či je dizajn široko využívaný v praxi

• Usmernenia pre dodávanie energie: ciele PDN, prístup k oddeleniu, očakávania chronológie napájania a predpoklady odolnosti

• Referencie na vysokorýchlostné rozloženia: usmernenia pre trasovanie vysielačov, poznámky o súladnosti a osvedčené stackupy

• Prístup k ladenie: stabilita JTAG, režimy spustenia/konfigurácie, podpora flashovania konfigurácie a prehľadnosť do napájacích vedení/hodin

• Reakčná schopnosť podpory: kanály dodávateľov, pomer signálu k šumu v komunite a doba obratu pri problémoch nástroja/IP

Používanie široko prijatej platformy s osvedčenými referenčnými dizajnmi môže spraviť spustenie systému štruktúrovanejším a predvídateľnejším. Tento prístup pomáha preskúmaniu prechádzať od širokej neistoty po krok za krokom merateľnú verifikáciu, zlepšujúc efektívnosť vývoja.

Uzavretie času

Uzavretie času je miesto, kde sa rozdiely medzi dodávateľmi stávajú hmatateľnými, najmä keď využitie stúpa a interagujú viaceré hodinové domény. V tomto štádiu môže pokrok v dizajne buď zostať stabilný a predvídateľný, alebo sa stať ťažkým, keď malé zmeny vytvárajú veľké časové variácie.

• Zesilovanie preťaženia: ako sa zvyšuje tlak na trasovanie, keď stúpa využitie, a kde začína prudko stúpať

• Predvídateľnosť Fmax: ako často vás mierne obmedzenia dostanú blízko, v porovnaní s potrebou ťažkého manuálneho ladienia

• Kvalita reportovania: či časové správy ukazujú na akčné opravy, nie len dlhé zoznamy porušení

• Robustnosť: správanie cez PVT variácie a cez implementačné semienka

Je všeobecne bezpečnejšie predpokladať, že úsilie o uzavretie rastie nelineárne s hustotou. Po prekročení určitého prahu môže drobná úprava RTL prevrátiť slack z zdravého na krehký. Architektonický slack, pipelining, selektívne plánovanie podláh a výber zariadenia s priestorom na dýchanie často prekonávajú hrdinské ladění obmedzení, ktoré nikto nemá rád udržiavať.

Porovnaj presnú súčiastku

Špecifikácie sa menia naprieč generáciami a v rámci jednej rodiny. Dve súčiastky s podobnými názvami sa môžu správať dostatočne odlišne, aby narušili plán, najmä ak sa do obrazu dostanú balenie, rýchlostná trieda a zrelosť nástroja.

• Rýchlostná trieda: dosiahnuteľný Fmax, správanie marže vysielača a rozdiely v časovom modeli

• Balenie: počet I/O, umiestnenie banky, SI dopad, tepelné správanie a obmedzenia montáže

• Limity funkcií SKU: vypnuté bloky, znížená schopnosť vysielača, pomery pamäte alebo obmedzenia protokolu na určitých variantoch

• Zrelosť nástroja: úroveň podpory zariadenia, frekvencia vydania a či môže váš tím štandardizovať na stabilnú verziu nástroja

Praktická metóda porovnania:

• Modely časovania dodávateľa mapované na vaše skutočné hodiny a rozhrania

• Odhad výkonu pomocou realistických frekvencií prepínania, pracovných cyklov a nastavení vysielača

• Obmedzenia pinoutu/banky zladene s požiadavkami vašej dosky a mapou konektorov

• Verzie nástrojov, s ktorými vaša organizácia môže žiť počas celého životného cyklu produktu (vrátane CI)

Rámec rozhodovania, ktorý sa zvyčajne osvedčuje, keď sa situácia stáva stresujúcou

Keď tlak na dodržanie plánu narastá, rámec založený na meraniach pomáha vyhnúť sa pivotom riadeným ľútosťou. Taktiež pomáha tímu cítiť sa stabilnejšie, pretože rozhodnutia majú papierový záznam viazaný na pozorované výsledky, a nie na optimizmus.

Vyvážené poradie výberu:

1) Uzamknite merateľné požiadavky: zdroje, I/O, pamäť, latencia a rozpočet na napájanie/teplo.

2) Prototypujte najnáročnejší subsystém na každom kandidátovi: časové správanie + debugovací workflow + build/CI cyklus.

3) Zhodnotte zrelosť IP a licencovanie voči vášmu plánu integrácie, nie marketingovým zhrnutiam.

4) Vyberte možnosť s priestorom a najpredvídateľnejším iteráciovým cyklom, skôr než tú, ktorá takmer splňuje minimálne požiadavky.

Hlavnou myšlienkou je, že najlepší FPGA zriedka býva ten s najväčšími pútavými číslami. Tímy obvykle postupujú rýchlejšie a s menej prehodnocovaním, keď platforma podporuje stabilnú konvergenciu, opakovateľné zostavenia a udržateľné riešenia počas životnosti produktu.

Jadrový nástrojový reťazec

Úloha Vivado v pracovnom postupe FPGA

Vivado sa zvyčajne stáva prevádzkovým centrom projektu FPGA Xilinx, nie preto, že by bol pôsobivý, ale preto, že je to miesto, kde sa každé predpokladané tvrdenie nakoniec testuje voči realite nástroja. Prijíma HDL a obmedzenia, produkuje sieťový zoznam, vykonáva umiestnenie a smerovanie pri dodržiavaní časových a fyzických návrhových pravidiel a potom generuje bitstream, ktorý programuje zariadenie.

Praktický spôsob, ako pochopiť Vivado, je vidieť ho ako dva prepojené systémy: systém konverzie RTL na sieťový zoznam a optimalizátor fyzickej implementácie. To vysvetľuje, prečo logicky správny RTL môže stále produkovať nestabilné alebo nekonzistentné výsledky, keď sú obmedzenia neúplné, definície hodinových signálov sú nepresné, alebo štruktúra návrhu vytvára problémy s smerovaním a časovaním.

Väčšina projektov nasleduje známu pipeline, aj keď sa detaily líšia podľa rodiny zariadení a štýlu toku.

• Syntéza: prekladá RTL do reprezentácie na úrovni hradiel a inferred device-specific structures.

• Implementácia: vykonáva umiestnenie, smerovanie a optimalizáciu riadenú časovaním pod fyzickými obmedzeniami.

• Generovanie bitstreamu: vydáva konfiguračný obrázok a kontroluje vykonaný výsledok voči obmedzeniam a pravidlám nástroja.

Plán sa zvyčajne stáva napätým nie keď je bitstream vyprodukovaný raz, ale keď tím potrebuje, aby sa bitstream správal ako spoľahlivý výstup: podobné výsledky pri opakovaných zostavách, časové rezervy, ktoré prežijú pri cieľovej rýchlostnej kategórii, a stabilita, keď sú vykonané malé úpravy RTL pre funkčné opravy. Tu prestáva byť útulné to, čo sa vybudovalo včera.

Tímy, ktoré časom postupujú rýchlejšie, zvyčajne prestávajú považovať správy za papierovanie a začínajú ich považovať za inžinierske dôkazy. Keď sú výstupy zo zostavenia zhromažďované konzistentne, dizajnové diskusie sa stávajú menej emocionálnymi a konkrétnejšími, čo je úľavou, keď sa blížia termíny.

• Správy o syntéze/implementácii: využitie, inferred primitives, varovania a štruktúrne zhrnutia.

• Výstupy časovania: WNS/TNS, zlyhávajúce koncové body, podrobné cesty a zhrnutia interakcie hodín.

• XDC obmedzenia: hodiny, I/O pravidlá, výnimky a fyzické priradenia pinov.

• Implementované kontrolné body (DCP): reprodukovateľné snímky, ktoré podporujú rýchlu iteráciu a kontrolované experimenty.

Vzor, ktorý sa objavuje v skutočnej práci, je, že uprataná, interné konzistentná súprava správ často predpovedá hladší pokrok než jediný zelený banner „PASS“. Banner môže skryť krehkosť; správy zvyčajne nie.

Inštalácia a nastavenie prostredia

Nastavenie, ktoré len spúšťa GUI, je ľahké osláviť a neskôr ľahko ľutovať. Nastavenia, ktorým tímy dôverujú, sú nudné dobrým spôsobom: správajú sa rovnako pod automatizáciou, sú konzistentné medzi strojmi a neprekvapujú vás po aktualizácii nástroja.

Vyberte edíciu Vivado ML, ktorá zodpovedá cieľom vašich zariadení, a potom povolte len tie rodiny zariadení, ktoré skutočne plánujete zostaviť. Tým sa znižuje spotreba disku a čas indexovania, a taktiež znižuje pravdepodobnosť náhodných chýb v konfigurácii medzi rodinami, ktoré môžu premrhať popoludnie.

V tímovom vývoji s viacerými doskami pomáha udržiavanie definovaného zoznamu podporovaných zariadení pre každý projekt udržiavať vývoj viac kontrolovaný a konzistentný, než sa spoliehať na akékoľvek nástroje alebo diely, ktoré sa náhodne nachádzajú nainštalované.

Výstupy Vivado sa môžu meniť medzi verziami, pretože algoritmy umiestnenia, smerovania a časovania sa vyvíjajú a chyby sú opravované (alebo nahradené inými chybami). Mnohé tímy dosahujú pokojnejšie zostavenia tým, že zafixujú jednu verziu nástroja na každý release branch a upgradujú v naplánovaných krokoch, namiesto toho, aby neustále driftovali.

Pri skúšaní novšej verzie tímy často porovnávajú praktické signály zdravia nástroja predtým, než ho prijmú ako novú základňu: časové marže, zmeny využitia, delty upozornení a akékoľvek nové správy o pokrytí obmedzení. Čas strávený týmto porovnávaním je zvyčajne jednoduchší, než hádať sa neskoro v cykle, či sa časovanie náhle zhoršilo bez dôvodu.

Pre príkazové zostavenia, CI systémy a zdieľané zostavovacie servery musí vývojové prostredie správať konzistentne naprieč všetkými systémami, namiesto toho, aby sa spoliehalo na individuálne konfigurácie strojov.

• Skripty nastavení: načítať správne nastavenia nástroja, aby sa cesty, knižnice a závislosti runtime riešili konzistentne.

• Toky riadené Tcl: uprednostniť skriptované zostavenia pre opakovateľné behy, jednotné reportovanie a integráciu CI.

• Disciplína rozhrania na zostavenie: udržiavať vstupy a výstupy stabilné, aby boli zmeny úmyselné a kontrolovateľné.

Bežný vývojový pracovný tok je najskôr dokončiť stabilné zostavenie GUI pre overenie dizajnu, potom prejsť na tok založený na Tcl, aby proces zostavenia už nezávisel od nastavení GUI, cachovaných údajov alebo rozdielov medzi vývojovými strojmi.

Správy, ktoré budete chcieť čítať ako diagnostiku

Väčšina momentov zlyhania dizajnu nie je dlho záhadná, ak sú správy čítané ako príbeh o tom, čo nástroj veril. Upozornenia, pokrytie obmedzení a časové cesty majú tendenciu dokumentovať spôsob zlyhania na očiach, aj keď nie vždy v najpríjemnejšom poradí.

Tímy sa zlepšujú najrýchlejšie, keď sa správajú k výstupom Vivado ako k dennej spätnej väzbe, skôr než k niečomu, čo otvoríte iba vtedy, keď zostavenie zlyhá.

Tieto správy sú často prvým miestom, kde sa odchýlka úmyslu stáva viditeľnou, a to môže byť podivne upokojujúce: aspoň problém je konkrétny.

• Využitie zdrojov: LUT, FF, BRAM, DSP, URAM versus limity zariadenia a priestor.

• Kontroly inferencie: neočakávané štýly RAM, chýbajúca inferencia DSP, prekvapujúce mapovanie primitív.

• Štrukturálne červené vlajky: vysoce fan-out siete, široké multiplexovanie, dlhé kombinatorické reťazce.

• Upozornenia: inferencia latch, neúplné zaobchádzanie so senzitivitou, neprepojená alebo skrátená logika.

Inferencia latch a nechcené dlhé kombinatorické cesty sa často objavujú v praxi. Nástroj ich implementuje bez sťažností, a to môže vyzerať podvodne, keď časovanie neskôr odmietne spolupracovať spôsobmi, ktoré vyzerajú náhodne, kým sa neprečítajú správy o cestách.

Uzavretie časovania sa stáva menej stresujúcim, keď tím vie, čo nástroj optimalizuje a prečo si vyberá určité kompromisy.

• Signály slack: WNS ako najhoršie jednotlivé porušenie; TNS ako celkové rozloženie porušení.

• Analýza cesty: kde sa hromadí oneskorenie (hĺbka logiky, trasovanie, hodinovanie alebo predpoklady obmedzení).

• Modelovanie hodinovania: či sú cesty analyzované podľa zamýšľania, ignorované alebo nesprávne skupinované.

Jedným z jemných ponaučení, ktoré skúsené tímy internalizujú, je, že bolestivé časovanie je často najprv problémom modelovania obmedzení a až druhotne problémom RTL. Keď je model hodinovania nesprávny, môže stráviť dni optimalizovaním nesprávnych koncových bodov a stále to môže vyzerať, že nástroj nepočúva.

Otvory v obmedzeniach sú opakovaný previnilec, čiastočne preto, že často nevyzerajú dramaticky, kým nie je projekt pokročilý.

• Otvory v definícii hodinovania: chýbajúce alebo nesprávne primárne hodiny.

• Otvory v generovaných hodinách: rozdelené/množené/predané hodiny, ktoré nie sú deklarované, nútiac nástroj hádať.

• Otvory v definícii I/O: chýbajúce I/O obmedzenia, ktoré vedú k optimistickým predpokladom a neskorším prekvapeniam na úrovni dosky.

• Zlé použitie výnimiek: chýbajúce výnimky alebo výnimky, ktoré sú príliš široké, aby boli dôveryhodné.

Pragmatická návyk je zaobchádzať s XDC ako so živou špecifikáciou skôr než so záplatovým súborom. Keď sa zavádzajú výnimky, tímy, ktoré spia lepšie, majú tendenciu udržiavať ich úzke, vysvetlené a viazané na reálny vzťah časovania, skôr než ich používať na zníženie porušení, ktoré si zaslúžia pozornosť.

Stratégiu obmedzení XDC

Súbor XDC je miesto, kde je úmysel dizajnu nútený stať sa explicitným. Keď je to len trochu nesprávne, výsledné časové správanie môže vyzerať chaoticky, aj keď nástroj je dokonale deterministický.

Definujte hodiny explicitne, potom overte, či ich nástroj propagoval tak, ako ste očakávali. Problémy s modelom hodinovania sú často jednoduchšie opraviť než hlbšie architektonické problémy s časovaním, čo ich robí jednoduchšími na vyriešenie počas analýzy časovania a ladenia.

• Primárne hodiny: definované z pinov alebo z výstupov MMCM/PLL.

• Generované hodiny: definované pre rozdelené, množené alebo predané domény.

• Asynchrónne vzťahy: deklarované prostredníctvom skupín hodín alebo explicitných vzťahov.

Na reálnych doskách môže jedna chýbajúca generovaná hodina produkovať zavádzajúci obraz o časovaní, ktorý spáli dni, najmä keď nástroj optimalizuje smerom k koncovým bodom, ktoré nikdy nemali byť analyzované spolu.

Obmedzenia I/O formujú elektrické a časové predpoklady, ktoré nástroj používa, a to môže ticho určiť, či sa úspech v laboratóriu premení na „úspech systému“.

• Elektrické normy: normy a napätia I/O zladené s dizajnom dosky.

• Disciplína pinovania: zamknite polohy pinov, akonáhle sa mapovanie stabilizuje, aby ste predišli zmenám.

• Časovanie rozhrania: oneskorenia vstupu/výstupu, ktoré odrážajú externé zariadenie, nie predvolené hodnoty nástroja.

Známa neskorá sklamanie je: splnilo to časovanie počas zostavy, ale rozhranie zlyhá pod reálnym prenosom. Tento výsledok často vedie späť k predvoleným predpokladom I/O, ktoré neboli nikdy aktualizované, aby zodpovedali časovému rozpočtu dosky a externého zariadenia.

Výnimky môžu objasniť zámery a môžu tiež vytvoriť krehkú ilúziu pokroku, ak prežijú svoju pôvodnú odôvodnenosť.

• Falošné cesty: používa sa len vtedy, keď cesta skutočne nie je súčasťou funkčného časovania.

• Viaccyklové cesty: používajú sa len v prípade, že vzťah zachytenia skutočne prechádza viacerými cyklami a je zdokumentovaný.

• Hygiena výnimiek: udržujte súbor malý, skúmajte ho po významných zmenách RTL/pipeline a vyraďte zastarané položky.

Niektoré z najdrahších časových chýb pochádzajú z výnimiek, ktoré boli raz presné, potom ticho sa stali nepresnými po zmene pipeline. Nástroj sa bez sťažnosti podriadi, čo presne robí tento režim zlyhania tak nepríjemným.

Typické vzory zlyhania a ako ich efektívne vyriešiť

Určité problémy sa opakujú v projektoch, bez ohľadu na to, či je aplikácia založená na sieti, vízii, riadení alebo akcelerácii. Včasné rozpoznanie vzoru má tendenciu znižovať emocionálne zaťaženie ladenia, pretože tím môže prejsť z toho, prečo sa to deje, na to, ktorý herný plán sa uplatňuje.

Táto situácia sa často zdá ako neochota nástroja, ale koreňové príčiny sú zvyčajne sledovateľné.

• Kombinačná hĺbka: dlhé cesty spôsobené chýbajúcim alebo nedostatočným pipeliningom.

• Tlak na rozvetvenie: siete s vysokým rozvetvením, ktoré ťažia z replikácie, vyrovnávania alebo prestavby.

• Modelovanie obmedzení: definície hodín alebo vzťahov, ktoré nesprávne charakterizujú to, čo by malo byť analyzované.

Sekvencia, ktorá má tendenciu fungovať dobre, je: overiť časový model (hodiny a vzťahy), sústrediť sa najskôr na najhoršie zlyhávajúce koncové body, potom rozšíriť na architektonické zmeny iba v prípade, že dôkazy o ceste to podporujú.

Toto je jedna z viac demoralizujúcich skúseností v práci s FPGA, najmä preto, že sa zdá, že realita je nespravodlivá. Zvyčajne to len znamená, že simulácia nevystavila rovnaké režimy zlyhania.

• CDC/reset správanie: sekvencovanie resetu a prechody domén hodín, ktoré simulácia málokedy realisticky precvičuje.

• Predpoklady I/O: neobmedzené alebo nesprávne obmedzené I/O, ktoré produkuje okrajové reálne rozhrania.

• Správanie pri inicializácii: závislosť od počiatočných hodnôt, ktoré sa nemapujú čisto na správanie pri zapnutí zariadenia.

Tímy, ktoré sa stávajú stabilnejšími, prinášajú stratégiu CDC a resetu do dizajnovej diskusie skoro, považujúc ich za súčasť architektúry dizajnu, nie za fázu čistenia po dokončení „skutočnej logiky“.

Tento problém je bežný, pretože umiestnenie a trasovanie ostro reaguje na zmeny v štruktúre netlistu, aj keď sa funkčná zmena zdá malá.

• Citlivosť netlistu: malé refaktory môžu zmeniť rozhodovanie o balení, umiestnení a preťažení trasovania.

• Odklon obmedzení: malé zmeny XDC (alebo chýbajúce pokrytie) môžu zosilniť časovú variabilitu.

• Návyky mitigácie: postupná implementácia, selektívne zachovanie hierarchie a stabilné obmedzenia.

Keď tímy prijmú tieto návyky mitigácie, iterácia má tendenciu cítiť sa predvídateľnejšie, čo znižuje pokušenie zmraziť dizajn predčasne z obavy, že časovanie sa opäť pokazí.

Úvahy o licenciách

Licencovanie sa zvyčajne stáva témou diskusie, keď projekt narazí na obmedzenia pokrytia zariadenia alebo keď sú potrebné pokročilé funkcie pre konkrétny pracovný tok.

• Štandard: často sa zhoduje s vstupnými a stredne pokročilými učením doskami a základnými tokmi.

• Podnik: často sa zhoduje s širšou podporou zariadení a pokročilými schopnosťami.

Pre tímy sú plávajúce licencie, ktoré sú podporované serverom licencií, často ľahšie škálovateľné ako licencie uzamknuté na uzloch, najmä keď sa zostavy vykonávajú na zdieľaných strojoch, vyhradených serveroch pre zostavy alebo CI runneroch. Mnoho tímov preferuje zladiť licencovanie s cestovnou mapou zariadení skôr než neskôr, pretože nečakané licencie majú tendenciu objavovať sa, keď prechod na zariadenia je už drahý a politicky ťažký.

Konzistentný inžiniersky cyklus má tendenciu predpovedať stabilnejší pokrok ako akákoľvek jednotná, inteligentná optimalizácia: udržiavajte obmedzenia v súlade s realitou, pravidelne čítajte správy (aj keď by ste radšej nie), opravujte základné príčiny namiesto utíšenia symptómov a udržiavajte zostavenia reprodukovateľné. Keď sa tento cyklus zavedie, Vivado pôsobí menej ako čierna skrinka a viac ako prístrojová doska, a uzatváranie časovania sa presúva z posledného napätia na niečo, čo tím môže riadiť vedome.

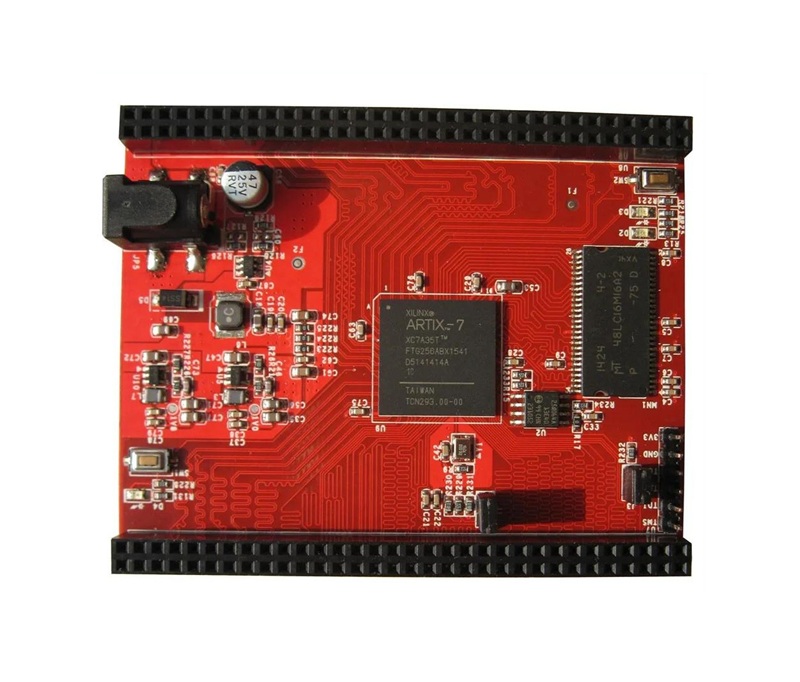

Xilinx portfólio a ekosystém

Výber medzi zariadeniami Xilinx zvyčajne prebieha hladšie, keď východiskovým bodom je okolitá integrácia (procesory, pamäťové rozhrania, cesta štartu a závislosti na úrovni dosky), nie len porovnanie surových LUT súčtov. Takéto rámcovanie zvyčajne zodpovedá tomu, ako sa skutočné harmonogramy a skutočné riziká prejavujú.

Diskrétny FPGA sa zvyčajne hodí, keď tím chce plnú kontrolu nad architektúrou dosky a pracovná záťaž sa orientuje na determinatívne správanie hardvéru s minimálnou softvérovou plochou. Čip Zynq sa zvyčajne hodí, keď návrh ťaží z CPU, ktoré je blízko k akceleračnej logike, takže riadenie a dátová cesta sa môžu vyvíjať spoločne bez toho, aby sa doska premenila na viacčipovú dohodu. Modul štýlu Kria SOM sa zvyčajne hodí, keď plánom je rýchla akcia a zníženie neistoty pri uvedení dosky do prevádzky tým, že sa výpočty, pamäť a úložisko pri štarte považujú za predchádzajúce kvalifikovaný stavebný blok.

Diskrétny FPGA sa zvyčajne hodí pre:

• maximálnu kontrolu nad dizajnom dosky

• determinatívne potrubia s obmedzenou závislosťou na softvéri

Zynq SoC sa zvyčajne hodí pre:

• tesné spojenie CPU+akcelerátor

• jednotný výpočtový/riadiaci systém na jednom zariadení

• iteratívnu HW/SW evolúciu

Kria SOM sa zvyčajne hodí pre:

• kratšiu dobu od návrhu k produktu

• zníženú expozíciu na úrovni dosky použitím overenej výpočtovej subsystémy

Bežné FPGA často dobre zapadajú, keď je problém spôsobený tlakom na uzatváranie časovania, neobvyklými potrebami I/O, alebo prúdením potrubí, ktoré sa správajú najlepšie ako hardvér s fixnou funkciou. Predvídateľná latencia a štruktúrované dátové cesty často zlepšujú kontrolu, overovanie a ladenie, najmä keď architektúra zostáva dobre organizovaná.

Samostatné zariadenia sa často objavujú v:

• rozhraní so senzormi

• riadení motorov

• spracovaní paketov s miernou prenosovou rýchlosťou

• premostení protokolov

V teréne je opakujúci sa zdroj frustrácie nie samotný RTL, ale okolitá povinnosť dosky, ktorá sa ticho objavuje a potom dominuje kritickej ceste. Napájacie vedenia, stratégie konfigurácie a spúšťania, generovanie hodín, usporiadanie externých pamätí (keď sú prítomné) a prístup k ladenie sa môžu premeniť na obmedzenia, ktoré formujú celý produkt. Praktické pravidlo hovorí, že čím jednoduchší je príbeh o externej pamäti a čím menej vysokorýchlostných vysielačov je zapojených, tým viac uspokojenie z používania samostatného FPGA rastie. Hneď ako sa externé DDR a viacstupňové procesy zavádzania stanú nevyhnutnými, integračné výhody SoC alebo modulu začínajú pôsobiť menej ako vlastnosť a viac ako úľava.

Nákladovo optimalizované rodiny zvyčajne cielia na premeranú kombináciu LUT, BRAM a DSP s obmedzenými rozpočtami na výkon. Často sa objavujú v produktoch, kde inžiniersky tím chce slušnú schopnosť bez platenia daní za dosku a teplo, ktoré prichádza s extrémnymi rozhraniami.

Bežné pristávacie zóny zahŕňajú:

• zabudované riadenie

• agregáciu I/O stredného rozsahu

• spracovanie signálov miernou rýchlosťou

Výhoda nespočíva len v cenách jednotiek, tímy často oceňujú, že tieto súčiastky uľahčujú zostávanie v rámci tepelných limitov bez nutnosti uchýliť sa k agresívnemu chladenie a môžu zabrániť tomu, aby PCB prešlo do projektu rozvrhnutia vysokej rýchlosti. Zároveň terénne zostavenia pravidelne učia mierne nepohodlnú lekciu: zariadenie s nižšími nákladmi môže spustiť vyššie celkové výdavky, ak spôsobí kompromisy v neskorých fázach návrhu. Keď je marža času tenká, malé úpravy, zmena štandardu I/O, úprava smerovania hodín, presun pôdorysu sa môžu rozširovať do overovania, nezhôd a nervozity harmonogramu. Pre tieto zariadenia tímy zvyčajne šetria čas tým, že si včas ujasnia plánovanie domén hodín, stratégiu CDC a chovanie resetu, namiesto toho, aby dúfali, že neskoré mikroupravy zachránia plán.

Zynq SoCs

Zariadenia Zynq kombinujú spracovanie ARM s programovateľnou logikou, čo umožňuje návrhu rozdeliť sa do softvéru riadiacej roviny a urýchlenia dátovej roviny spôsobom, ktorý sa mnohým produktovým tímom zdá prirodzený. To robí viac než len zlepšuje pohodlie, formuje to pracovný tok. Tímy môžu začať so softvérom ako prvým referenčným bodom pre funkčnú dôveru a potom presúvať horúce cesty do hardvéru, keď sa požiadavky na prenos a latenciu stávajú menej vyjednávateľnými.

V nasadeniach, ktoré dobre starnú, CPU zriedka „nahrádza“ hardvér, skôr stabilizuje produkt. Procesor často končí tým, že zvláda konfiguráciu, telemetriu, aktualizácie v teréne, politiku zabezpečenia a pripojenie na hranici, zatiaľ čo tkanivo spravuje deterministické pipeline. Toto oddelenie môže byť emocionálne uklidňujúce pre údržbárov: softvér absorbuje zmeny, hardvér zostáva stabilný a vydania sa cítia menej ako hazard.

CPU zvyčajne obsahuje:

• konfiguráciu

• telemetriu

• aktualizácie

• politiku zabezpečenia

• pripojenie na hranici

Tkanivo zvyčajne obsahuje:

• deterministické streamovacie pipeline

• stabilné akcelerátory

• latenciu citlivé dátové cesty

Keď sa zvyšuje hustota výpočtov a rozhrania sa stávajú náročnejšími, časti štýlu Zynq UltraScale+ znižujú zložitost dosiek a systémov tým, že ťahajú CPU jadrá, DDR ovládače a vysoko priepustné prepojenia bližšie k tkanivu. To sa stáva atraktívnym v dizajnoch, ktoré potrebujú both reálne deterministické a schopné softvérové prostredie, najmä keď je pracovná záťaž zmiešaná a nie jediným čistým jadrom.

Časté prípady použitia zahŕňajú:

• analýzu na hranici

• fúziu viacerých senzorov

• zmiešané reálne čas plus AI pipeline

Detail, ktorý si skúsené tímy naučia vážiť, je, že „viac tkaniva“ sa automaticky neprejavuje ako „viac dodaného výkonu.“ Projekty často narážajú na stropy pamäťovej šírky pásma skôr, než sa im minú DSP alebo LUT. Dizajny, ktoré sa skôr rozhodnú o DMA topológii, stratégií vyrovnávacej pamäte a očakávaniach súladu vyrovnávacej pamäte, majú tendenciu dosiahnuť stabilný výkon s menej nepríjemnosťami ako dizajny, ktoré odkladajú rozhodnutia o prenosoch dát až do neskorej integrácie.

Rozdelenie zriedka súvisí s tým, či by sa niečo mohlo urýchliť, skôr sa týka toho, či sa urýchlenie vyplatí s ohľadom na nároky na overenie, zložitost ovládačov a behu a ako často sa predpokladá, že sa logika zmení. Tímy tu často pociťujú ťahanie: prílišné presunutie do hardvéru môže spomaliť iteráciu, zatiaľ čo ponechanie príliš veľkej záťaže na CPU môže nechať ciele priepustnosti večne takmer dosiahnuté.

Pracovné záťaže, ktoré často zostávajú na CPU dlhšie, ako sa očakávalo, zahŕňajú:

• rýchlo sa meniaciu logiku

• komplexné správanie na základe analýzy

• funkcie s rýchlymi iteratívnymi cyklami

Pracovné záťaže, ktoré často odmeňujú skorú akceleráciu tkaniva, zahŕňajú:

• stabilné algoritmy

• husté jadrá výpočtu

• na streamovanie priaznivé dátové cesty

Pragmatický postup je začať s malým, koncovým až koncovým výsekom, často jednoduchým obehom DMA plus minimálnym akcelerátorom, pred tým, ako sa zostaví plná súprava funkcií. Tento obmedzený prototyp zvyčajne odhalí integračné problémy, ktoré by inak prišli neskoro a nákladne: správanie prerušenia, zarovnanie vyrovnávacej pamäte, náklady na údržbu vyrovnávacej pamäte a stropy priepustnosti, ktoré sa objavujú len pod trvalou záťažou.

Kria SOMs a platformy modulového štýlu

Kria SOMs balia výpočty, pamäť a bootovaciu pamäť do hotového subsystému, presúvajúc úsilie od nastavenia dosiek k inžinierstvu aplikácií. Tímy tento prístup často uprednostňujú, pretože obsahuje neistotu: integrita signálu, DDR trasovanie, sekvenovanie napájania a spoľahlivosť pri bootovaní sú už overené, čo môže pri skorej demonštrácii robiť pocit menej krehkým a plánovanie menej spekulatívnym.

Tento prístup obvykle dobre funguje, keď diferenciácia spočíva v algoritmoch, I/O topológii a spoľahlivosti nasadenia namiesto v prispôsobenej výpočtovej doske. Môže tiež znížiť trenie medzi tímami: hardvérová, firmvérova a aplikačná práca sa môže vykonávať súčasne s menej „zablokovanými momentmi kvôli rozbehu“.

Overená integrácia SOM zvyčajne pokrýva:

• integritu signálu

• DDR trasovanie

• sekvenovanie napájania

• spoľahlivosť pri bootovaní

Tímy sa môžu zamerať na:

• diferenciáciu nosnej dosky

• integráciu firmvéru

• správanie aplikácií

• zabezpečenie nasadenia

SOM často nesie vyššie náklady na jednotku ako plne prispôsobená doska, ale celkové náklady na program môžu stále klesnúť, keď sú harmonogramy tesné alebo riziko výnosnosti výroby je nepohodlné. Menej zrejmým ziskom je predvídateľnosť životného cyklu: s modulom môže byť výpočtový výkon niekedy považovaný za vymeniteľný prvok naprieč variantmi produktov, čo znižuje opätovný dizajn, keď sa požiadavky posunú v priebehu procesu.

Najupokojujúcejším krokom je včas overiť, že teplotná medzera, vystavenie I/O a šírka pásma pamäte skutočne zodpovedajú zamýšľanej pracovnej záťaži, namiesto toho, aby sa spoľahl na prehľad špecifikácií. Ak sa aplikácia ukáže byť viazaná na šírku pásma, ladenie v neskorých fázach sa často cíti ako snaženie sa otvoriť zamknuté dvere, nesúlad medzi požiadavkou na akcelerátor a pamäťovým subsystémom modulu jednoducho dominuje.

Kontroly na skoré uchytenie zvyčajne obsahujú:

• teplotný obal

• vystavené I/O

• udržovaná šírka pásma pamäte oproti požiadavkám pracovnej záťaže

Nasadenie AI v ekosystéme

Vitis AI pomáha konvertovať trénované modely na inferenčné dizajny založené na FPGA pomocou formátov s nižšou presnosťou, často INT8, a kompiluje ich pre architektúry DPU. To rýchlo potvrdzuje, či model môže fungovať na platforme FPGA. Skutočný výkon však často silne závisí od okoloidúceho návrhu systému, najmä od pohybu dát a správy pamäte.

Priepustnosť od začiatku po koniec je typicky riadená tým, ako konzistentne systém môže napájať DPU. Prirodzená stratégia, rozloženie tenzorov, plánovanie DMA, dvojité vyrovnávacie pamäte a umiestnenie pamäte často rozhodujú o dodanom FPS viac ako vypočítaná výkonnosť. Tímy, ktoré sa k DPU správajú ako k stálym spotrebiteľom streamovania s starostlivo usporiadanými vyrovnávacími pamäťami, sa zvyčajne vyhnú bežnému sklamaniu z pôsobivých teoretických TOPS, ale skromných výsledkov na úrovni systému.

Ovládacie prvky formovania výkonu zvyčajne zahŕňajú:

• stratégia dávkovania

• rozloženie tenzora

• plánovanie DMA

• dvojité vyrovnávanie

• umiestnenie pamäte

V nasadeniach sa drobné implementačné rozhodnutia kumulujú spôsobmi, ktoré je ťažké predpovedať z laboratórnych mikrobenchmarkov. Nesprávne zarovnané vyrovnávacie pamäte môžu tiše znížiť účinnú šírku pásma. Nadmerná údržba vyrovnávacej pamäte môže absorbovať čas CPU a vytvárať jitter. Rúry s ťažkým kopírovaním môžu zmazať väčšinu benefitov získaných z kvantizácie. Základný prístup je merať šírku pásma a latenciu na každej hranici a potom sústrediť úsilie na hranicu, ktorá je v súčasnosti najprísnejšia.

Užitočné meracie hranice zahŕňajú:

• senzor k DDR

• DDR k akcelerátoru

• akcelerátor k postprocessingu

Pomocný mentálny model je vidieť AI pipeline ako obmedzenú prúdovú sieť. S týmto rámcom sa výber zariadenia stáva menej o prenasledovaní najväčšieho výpočtového čísla a viac o výbere možnosti, ktorá uvoľňuje dominantný úzky bod a udržuje správanie pipeline predvídateľným.

Ekosystém a podpora

Ekosystém Xilinx presahuje silikón do okoloidúcej podpory, ktorá udržuje tímy v pohybe: nástroje, IP, referencia dizajny, partnerské dosky a tréningové zdroje. V akademických prostrediach je univerzitný program často oceňovaný, pretože znižuje opakovanú bolesť nastavenia, prístup k nástrojom, dostupnosť dosiek a štruktúru laboratória, takže raný pokrok je menej pravdepodobné, že sa zastaví z dôvodov súvisiacich s prostredím skôr než na učenia sa skutočného inžinierstva.

Komponenty ekosystému zahŕňajú:

• nástroje (Vivado, Vitis)

• IP katalógy

• referenčné dizajny

• partnerské dosky

• tréningové programy

• zdroje univerzitného programu

Akonáhle sa trenie pri onboardingu zníži, študenti môžu venovať svoju energiu praktikám, ktoré sa priamo prekladajú do profesionálnej práce: rutiny uzáveru času, disciplínu pipeliningu, stratégiu overovania a posúdenie hardvéru/programovania. Tieto zručnosti zvyčajne ukazujú svoju hodnotu počas integrácie, keď výsledky sú formované viac rýchlosťou iterácií a súdržnosťou systému než izolovaným benchmarkom jadra.

Prenosné zručnosti zahŕňajú:

• návyky uzatvárania času

• disciplína pipeliningu

• overovacia stratégia

• hardvérový/programovací ko-dizajn

Výberový princíp, ktorý zostáva konzistentný naprieč radom

Spoľahlivý výberový prístup začína od obmedzení systému skôr než od marketingových úrovní. Tímy zvyčajne dostanú jasnejšie rozhodnutia, keď si zapíšu prevádzkové ciele a projekty vopred, a potom si vyberú úroveň integrácie, FPGA, Zynq SoC alebo SOM, ktorá znižuje najväčšie zdroje neistoty pre ich konkrétny program. To produkuje voľby, ktoré sa cítia lepšie mesiacov neskôr, keď integrácia a rýchlosť iterácie sú dôležitejšie ako porovnanie komponentov na papieri.

Obmedzenia, ktoré je potrebné definovať skoro, zahŕňajú:

• ciele latencie

• udržateľné potreby šírky pásma

• požiadavky na rozhrania

• tepelné obmedzenia

• frekvencia aktualizácií

• rozpočet na overovanie

V mnohých programoch sa možnosť, ktorá udržuje pohyb dát jednoduchý a vývojový cyklus tesný, nakoniec ukáže ako tá, ktorá najlepšie stárne, aj keď jej cena za jednotku nie je na prvý pohľad najatraktívnejšia.

Záver

Učenie dizajnu FPGA Xilinx sa stáva jednoduchším, keď každý projekt sleduje stabilný a opakovateľný proces. Silné výsledky závisia od čistého HDL, správnych obmedzení, starostlivých kontrol časovania, simulácie a reálnej validácie hardvéru. Začínaním s jednoduchými dizajnmi a budovaním dobrých debuggovacích návykov môžu začiatočníci rozvíjať spoľahlivé zručnosti FPGA pre pokročilejšie digitálne systémy.

Často kladené otázky [FAQ]

1. Prečo sa začiatočníci v oblasti FPGA často stretávajú s problémami, aj keď ich HDL kód sa vo simulácii javí logicky správny?

Mnohé skoré problémy s FPGA nie sú spôsobené samotným RTL, ale rozdielom medzi predpokladmi simulácie a fyzickým správaním hardvéru. Simulácia zvyčajne zakrýva problémy súvisiace s obmedzeniami hodinového signálu, načasovaním resetu, štandardmi I/O, metastabilitou a uzatváraním načasovania. Dizajn môže simulovať perfektne, zatiaľ čo na hardvéri zlyháva, pretože nástroje FPGA interpretujú hodiny inak, obmedzenia sú neúplné alebo asynchrónne vstupy sú spracované nesprávne.

2. Prečo sú časové obmedzenia považované za základnú súčasť dizajnu FPGA namiesto konečného optimalizačného kroku?

Časové obmedzenia definujú, ako nástroje FPGA interpretujú hodiny, vzťahy načasovania I/O, generované hodiny a asynchrónne domény. Bez presných obmedzení môže Vivado optimalizovať dizajn na základe nesprávnych predpokladov, čo vedie k zavádzajúcim časovým správam a nestabilnému správaniu hardvéru. Mnohé zlyhania FPGA sa vyskytujú aj vtedy, keď je logika samotná správna, pretože hodiny neboli správne deklarované, načasovanie I/O bolo ignorované alebo výnimky boli aplikované príliš široko. V praxi obmedzenia slúžia ako formálny popis dizajnového zámeru, ktorý umožňuje nástrojom vytvoriť hardvér zodpovedajúci skutočnému elektrickému správaniu.

3. Prečo načítanie debugu FPGA často vyžaduje simuláciu aj on-chip nástroje ako ILA?

Simulácia je veľmi účinná na detekciu funkčných chýb, ale nedokáže plne reprodukovať účinky skutočného hardvéru, ako sú jitter, asynchrónne vstupy, oneskorenia na úrovni dosky, metastabilita a variácie pri uvádzaní do prevádzky. On-chip debugovacie nástroje, ako je Integrovaný Logický Analyzátor (ILA), poskytujú viditeľnosť do interných signálov FPGA, zatiaľ čo systém funguje za reálnych podmienok. To umožňuje zachytávať skutočné prechody stavov, správanie FIFO, handshake procesy a vzťahy načasovania priamo vo vnútri zariadenia. Kombinovanie simulácie s ILA debugu vytvára komplexnejšie pochopenie, prečo hardvér odchyľuje od očakávaného správania.

4. Prečo odborníci na FPGA uprednostňujú disciplinované, opakovateľné pracovné procesy namiesto neustále sa meniacich nastavení projektov?

Opakovateľné pracovné procesy znižujú neistotu a uľahčujú izoláciu zlyhaní. Používanie tej istej vývojovej dosky, štruktúry hodinového signálu, stratégie resetu a šablóny projektu umožňuje inžinierom sústrediť sa na vyvíjanú logiku namiesto opakovaného debugu samotného prostredia. Projekty FPGA zahŕňajú množstvo vzájomne interagujúcich premenných, vrátane obmedzení, hodinového signálu, správania syntézy a konfigurácie na úrovni dosky. Keď sa príliš mnoho premenných mení súčasne, debugging sa stáva nepredvídateľným a emocionálne vyčerpávajúcim. Stabilné pracovné toky zvyšujú dôveru, pretože zmeny môžu byť priradené k konkrétnym rozhodnutiam v dizajne namiesto neznámym environmentálnym rozdielom.

5. Prečo je návrh hardvéru FPGA fundamentálne odlišný od tradičného programovania softvéru?

Softvér vykonáva inštrukcie sekvenčne, zatiaľ čo hardvér FPGA funguje prostredníctvom súbežných logických štruktúr, ktoré bežia súčasne. HDL popisuje fyzické správanie hardvéru namiesto procedurálneho toku vykonávania. Začiatočníci často očakávajú správanie podobné softvéru, a potom sú zmätení, keď viaceré hardvérové bloky reagujú na rovnakom okraji hodinového signálu súčasne. Návrh FPGA preto zdôrazňuje potrubia, vzťahy načasovania, synchronizáciu, mapovanie zdrojov a správanie domény hodinového signálu namiesto samotného poradia inštrukcií. Pochopenie koncurrencie je jedným z najdôležitejších mentálnych posunov v inžinierstve FPGA.

6. Prečo môžu malé zmeny v RTL náhle spôsobiť veľké problémy s uzatváraním načasovania v projektoch FPGA?

Načasovanie FPGA závisí vo veľkej miere od umiestnenia, preťaženia trasovania, rozvetvenia, vzťahov hodinového signálu a fyzického využitia zdrojov. Aj malé zmeny v RTL môžu zmeniť spôsob, akým nástroje syntézy a trasovania mapujú logiku naprieč zariadením. Na prvý pohľad nevinná zmena môže zvýšiť tlak na trasovanie, predĺžiť kombinované cesty alebo ovplyvniť rozhodovanie o umiestnení tak, že výrazne zredukuje časovú rezervu. Táto citlivosť sa stáva závažnejšou, keď sa využitie zvyšuje, najmä keď dizajny pristupujú k obmedzeniam trasovania alebo hodinového signálu.

7. Prečo sa projekty FPGA často stávajú obmedzené skutočnosťami na úrovni dosky namiesto len zložitosti RTL?

Keď sa systémy FPGA zvyšujú, výzvy súvisiace s sekvencovaním napájania, rozložením DDR, generovaním hodinového signálu, tepelným správaním, integritou signálu a trasovaním transceiverov často dominujú časom vývoja. RTL môže fungovať správne, zatiaľ čo okolitá hardvérová infraštruktúra zavádza nestabilitu alebo zlyhania integrácie. Inžinieri často zistia, že rozhodnutia o návrhu dosky, sekvencovanie resetu a správanie pamäťových rozhraní formujú celkový úspech projektu viac ako samotné HDL. To platí najmä v systémoch s vysokou rýchlosťou používajúcich externú DDR pamäť a SERDES rozhrania.

8. Prečo mnohé tím FPGA hodnotia nástroje rovnako vážne ako samotný hardvér FPGA?

Nástrojový reťazec FPGA priamo ovplyvňuje čas kompilácie, stabilitu uzavretia časovania, efektívnosť ladenia, integráciu CI a celkovú produktivitu inžinierstva. Pomalé alebo nekonzistentné výsledky implementácie môžu dramaticky zvýšiť čas iterácie a tlak na harmonogram. Tímy často hodnotia kvalitu syntézy, jasnosť správ o časovaní, nástroje na ladenie a reprodukovateľnosť predtým, ako sa rozhodnú pre platformu. V reálnych vývojových prostrediach je predvídateľná zostava a stabilné uzavretie časovania často dôležitejšie ako izolované hlavné špecifikácie FPGA.

9. Prečo Zynq SoCs a Kria SOM platformy znižujú komplexnosť integrácie v porovnaní s autonómnymi FPGA?

Zynq SoCs kombinujú ARM procesory a programovateľnú logiku v jednom zariadení, čím sa zjednodušuje komunikácia medzi softvérom a hardvérovým urýchlením. Kria SOMs idú ďalej integráciou pamäte, štartovného úložiska, sekvencovania napájania a validovaného hardvéru do predpripraveného modulu. Tieto prístupy znižujú riziká spojené s DDR trasovaním, spoľahlivosťou spúšťania, návrhom dodávky energie a uvedením dosky do prevádzky. V dôsledku toho sa tímy môžu viac sústrediť na správanie aplikácií a menej na výzvy integrácie nízkej úrovne hardvéru.

10. Prečo závisí úspešné nasadenie AI založené na FPGA do značnej miery na pohybe dát a nie len na výkone urýchľovača?

AI urýchľovače ako DPU môžu poskytovať vysoký teoretický výkon výpočtov, ale výkon v reálnom svete býva často obmedzený šírkou pásma pamäte, plánovaním DMA, spr quảnovaním vyrovnávacej pamäte a efektívnosťou pohybu tenzorov. Zle optimalizované dátové potrubia môžu hladovať urýchľovač a dramaticky znížiť efektívne FPS napriek silnej výpočtovej schopnosti. Úspešné FPGA AI systémy sa preto silne zameriavajú na dvojité vyrovnávanie, DMA topológiu, strategiu dávkovania, umiestnenie pamäte a súvislý tok dát medzi senzormi, DDR pamäťou, urýchľovačmi a fázami následného spracovania.
